Газоанализаторы M1030A, 57331-14

Назначение

Газоанализаторы М1030А предназначены для измерений объемной доли или массовой концентрации оксида углерода в воздушных средах.

Описание

Принцип действия газоанализаторов М1030А (далее - газоанализаторы) - оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации.

Газоанализаторы представляют собой стационарные одноканальные приборы непрерывного действия.

Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе для установки на стол или в стойку.

На лицевой панели газоанализаторов расположен жидкокристаллический дисплей и органы управления; на задней панели - штуцера для подачи анализируемой пробы, поверочного-газа, а также клеммы для электрических подключений (питание, выходные сигналы и др.).

Способ отбора пробы - принудительный, за счет насоса OPSIS АВ, либо другого аналогичного побудителя расхода. На входе газовой пробы в газоанализаторах устанавливается фильтр OPSIS АВ (либо другой аналогичный), для очистки от пыли и влаги.

Конструкция газоанализаторов обеспечивает автоматическую настройку нуля в процессе эксплуатации.

Газоанализатор имеет выходные сигналы:

-    показания цифрового дисплея;

-    аналоговый выход по току (0-20) мА, (2-20) мА, (4-20) мА;

-    аналоговый выход по напряжению постоянного тока (0-10) В, (0-5) В, (0-1) В, (0-0,1) В;

-    два USB порта, расположенных на задней и на передней панели прибора для сбора хранящихся данных и параметров;

-    два цифровых выхода RS 232.

Прибор имеет функцию превышения диапазона, при которой автоматически переключается аналоговый выход на более высокий диапазон, если выходной сигнал превышает 90 % номинального диапазона. Когда выходные данные снижаются до 80 % номинального диапазона, анализатор автоматически возвращается на этот диапазон.

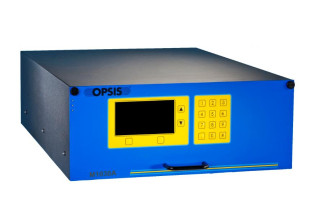

Внешний вид газоанализаторов приведен на рисунке 1.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение.

Программное обеспечение осуществляет функции: расчет содержания определяемого компонента, отображение результатов измерений на дисплее газоанализатора, передачу результатов измерений по интерфейсу связи с ПК,

контроль целостности программных кодов ПО, настроечных и калибровочных констант,

контроль общих неисправностей (связь, конфигурация), контроль архивации измерений, контроль внешней связи (RS232, USB).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1.

1) Диапазоны измерений объемной доли (массовой концентрации) оксида углерода и пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2.

2)    Номинальная цена единицы наименьшего разряда индикатора    0,001 ppm

3)    Предел допускаемой вариации показаний: 0,5, в долях от пределов допускаемой основной погрешности.

4)    Предел допускаемого изменения выходного сигнала за 24 часа непрерывной работы:

0,3, в долях от пределов допускаемой основной погрешности.

5)    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от 20 оС в пределах рабочих условий эксплуатации на каждые 10 оС: ± 0,5, в долях от пределов допускаемой основной погрешности.

6)    Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, указанных в п.14, равна пределам допускаемой основной погрешности.

7)    Время прогрева газоанализатора, мин, не более    60

8)    Время установления показаний Т0,9, с, не более    90

9)    Напряжение питания переменным током частотой (50 ± 1) Гц, В    (230 ± 23)

10)    Габаритные размеры, мм, не более

-    длина    620

-    ширина    440

-    высота    180

11)    Масса, кг, не более    18

12)    Потребляемая электрическая мощность, В-А, не более    260

13)    Условия эксплуатации:

-    диапазон температур окружающей среды, оС    от 5 до 40

-    диапазон относительной влажности

окружающего воздуха    от 10 до 80 (без конденсации влаги)

-    диапазон атмосферного давления, кПа    от 84 до 106,7

14)    Параметры и состав анализируемой газовой среды на входе газоанализатора:

-    температура газовой смеси, оС:    от 5 до 40

Всего листов 5

-    объемный расход газовой смеси (обеспечивается внешним побудителем расхода), дм3/мин 1,0 ± 0,05

-    компонентный состав и содержание неизмеряемых компонентов, не более: оксид азота    30 млн-1 диоксид азота 30 млн-1 аммиак 20 млн-1 диоксид серы 100 млн-1

15)    Средняя наработка на отказ

(при доверительной вероятности Р=0,95), ч    24000

16)    Средний срок службы, лет    7.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличке, расположенной на лицевой панели газоанализаторов.

Комплектность

Таблица 3. Комплект поставки газоанализаторов.

Поверка

осуществляется по документу МП-242-1676-2013 «Газоанализаторы М1030А. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20 декабря 2013 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К) по ШДЕК.418313.900 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте со стандартными образцами состава: газовые смеси СО/К2 в баллонах под давлением по ТУ 6-16-2956-92;

-    генератор нулевого воздуха ZAG мод. ZAG7001 фирмы Environnement s.a (№ 37681-08 в Госреестре СИ РФ).

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы М1030А. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам М1030А

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия.

3    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

4    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

5    Техническая документация фирмы — изготовителя.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда; осуществление деятельности в области охраны окружающей среды.
