Акселерометры пьезоэлектрические A0322RA, A0322RI, A0322RM, A0322LC, 57338-14

57338-14
Акселерометры пьезоэлектрические А0322ЯЛ, А0322Ы, А0322ЯМ, А0322ЬС (далее акселерометры) предназначены для измерения виброускорения.
Документы
Карточка СИ
Номер в госреестре 57338-14
Наименование СИ Акселерометры пьезоэлектрические
Обозначение типа СИ A0322RA, A0322RI, A0322RM, A0322LC
Изготовитель "Emerson Process Management / Computational Systems, Inc. (CSI)", США
Год регистрации 2014
Срок свидетельства 15.02.2024
МПИ (интервал между поверками) 3 года
Описание типа скачать

Назначение

Акселерометры пьезоэлектрические А0322ЯЛ, А0322Ы, А0322ЯМ, А0322ЬС (далее акселерометры) предназначены для измерения виброускорения.

Описание

Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.

Акселерометры отличаются диапазоном частот, способом подключения кабеля, габаритными размерами и массой.

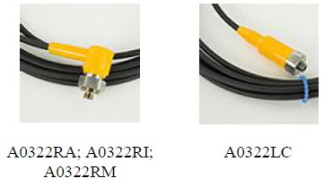

Внешний вид акселерометров приведен на рисунке 1.

А0322ЯЛ; А0322Ш;    А0322ЬС

А0322ЯМ

Рисунок 1- Внешний вид акселерометров А0322ЯЛ, А0322Ы, А0322ЯМ, А0322ЬС

Технические характеристики

Наименование

характеристики

Модификации

А0322ЯЛ А0322Ш

А0322ЬС

А0322ЯМ

Значения

Диапазон измерений виброускорения (пик), м/с2

±490

Диапазон рабочих частот, Гц

от 0,43 до 10000

от 0,4 до 10000

от 0,43 до 10000

Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/(м-с" )

10,2

Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более

±15

Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц

от 1,2 до 5000

от 1,2 до 4000

от 1,2 до 5000

Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц

от 0,87 до 7000

от 0,9 до 5000

от 0,87 до 7000

Диапазон рабочих частот с неравномерностью АЧХ не более ±3 дБ, Гц

от 0,43 до 10000

от 0,4 до 10000

от 0,43 до 10000

Относительный коэффициент поперечного преобразования (на частоте 100 Гц), %, не более

±5

±7

±5

Нелинейность амплитудной характеристики, %, не более

±1

Отклонение действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, %, не более

±15

Напряжение питания (постоянное), В

от 18 до 28

Условия эксплуатации: диапазон рабочих температур, °С

от минус 54 до 121

Масса, г, не более

269

102

99,3

105

Габаритные размеры (шестигранникхвысота), мм, не более

14,3x25,4

14x24,6

14,3x63,5

22,2x31,2

Знак утверждения типа

Знак утверждения типа наносится на сертификат калибровки методом печати.

Комплектность

Акселерометр пьезоэлектрический А0322ЯЛ    1 шт.

(А0322Ы, А0322КМ, А0322ЬС) (с кабелем)    в соответсвии заказу

Метрическая шпилька    1 шт.

Сертификат калибровки    1 экз.

осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».

Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.

Сведения о методах измерений

ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»

Нормативные и технические документы, устанавливающие требования к акселерометрам пьезоэлектрическим А0322ЯЛ, А0322Ш, А0322ЯМ, А0322ЬС

1    Техническая документация фирмы «Emerson Process Management/Computational Systems, Inc. (CSI)», США.

2    ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 110-1 до 2104 Гц».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 229
Поверителей 4
Актуальность данных 08.11.2024
