Комплексы измерительные TOUCHPRINT, 57342-14

Назначение

Комплексы измерительные TOUCHPRINT (далее по тексту - комплексы) предназначены для непрерывного измерения и регистрации температуры в передвижных транспортных средствах (в полуприцепах и грузовых автомобилях) с целью обеспечения соблюдения необходимых температурных условий транспортировки охлаждённых и замороженных пищевых продуктов, фармацевтической продукции и прочих грузов.

Описание

Комплексы измерительные TOUCHPRINT состоят из регистратора данных в виде электронного блока в пластиковом корпусе с микропроцессором и со встроенным жидкокристаллическим дисплеем, к которому подключаются первичные преобразователи температуры (датчики) термисторного типа (NTC) с номинальным значением сопротивления при температуре плюс 25 °С равным 10 кОм, принцип измерений которых основан на обратной зависимости сопротивления чувствительного элемента (ЧЭ) от измеряемой температуры. Регистратор измеряет и преобразовывает сопротивление датчиков (в соответствии с характеристикой NTC) в цифровые сигналы, которые индицируются в виде значений температуры на дисплее. Результаты текущих измерений также сохраняются во внутренней памяти устройства с заданным пользователем интервалом.

Для распечатки результатов измерений или архивных данных из памяти устройства комплексы измерительные TOUCHPRINT комплектуются встроенным принтером. Результаты измерений можно сохранить на внешний USB-накопитель в формате «pdf» или «txt». При подключении к персональному компьютеру (ПК) информация об измерениях может быть сохранена в ПК.

Регистратор является многоканальным прибором и имеет 6 входных каналов, каждый из которых может быть сконфигурирован для измерения и регистрации температуры или для регистрации событий (открывание/закрывание двери) в виде дискретных значений.

Монтаж регистраторов может осуществляется внутри кабины в стандартное гнездо DIN для автомобильного радиоприёмника при помощи специального монтажного комплекта, либо снаружи на полуприцепах в защитном корпусе с дверкой. Датчики температуры, а также датчики открывания/закрывания дверей (при необходимости) устанавливаются непосредственно внутри рефрижератора.

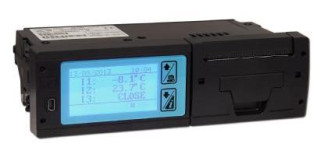

Фотографии внешнего вида регистраторов и датчиков температуры комплексов приведены на рисунках 1-КЗ:

Программное обеспечение

I

Программное обеспечение (ПО) комплексов состоит из двух частей: встроенного и автономного ПО. Метрологически значимыми является только встроенное ПО. Встроенное ПО устанавливается в микропроцессор регистратора на предприятии-изготовителе в процессе производства комплексов и может быть изменено пользователем только в метрологически не значимой части, соответственно, при наличии специального ПО.

Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» (по МИ 3286-2010) - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Всего листов 5

Идентификационные данные встроенной части ПО представлены в таблице 1. Таблица 1

Примечания к таблице 1:

(*)

^ ’ - номер версии должен быть не ниже, представленного в таблице, и при этом, в самом номере изменяемые цифры все, кроме первых трех.

Автономное ПО (WINTRAC) не является метрологически значимым и предназначено только для просмотра идентификатора транспортного средства, даты, времени и переноса записанных в память прибора данных на персональный компьютер.

Технические характеристики

Метрологические характеристики комплексов измерительных приведены в таблице 2. Таблица 2

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации (в правом верхнем углу), а также на наклейку, размещенную на корпусе регистратора комплекса.

Комплектность

В комплект поставки комплекса измерительного TOUCHPRINT входят:

-    комплекс в составе:

1.    Стандартная комплектация (TOUCHPRINT Standard):

-    Регистратор - 1 шт.;

-    датчик температуры кабельного типа с кабелем длиной 9 и 18 м - 2 шт.;

-    серийный коммуникационный порт RS232 - 1 шт.;

-    кабель-адаптер USB FEMALE-MINI для подключения внешнего USB накопителя - 1 шт.

2.    Расширенная комплектация (TOUCHPRINT Premium):

-    Регистратор - 1 шт.;

-    датчик температуры кабельного типа с кабелем длиной 9 и 18 м - 2 шт.;

-    серийный коммуникационный порт RS232/RS485 - 3 шт.;

-    кабель-адаптер USB FEMALE-MINI для подключения внешнего USB накопителя - 1 шт.

-    Руководство по монтажу и эксплуатации (на русском языке) - 1 экз.;

-    Методика поверки - 1 экз.

По дополнительному заказу возможна поставка следующих компонентов:

-    монтажный комплект для установки внутри кабины в стандартное гнездо DIN для автомобильного радиоприёмника;

-    монтажный комплект для наружной установки на полуприцепах;

-    датчики температуры кабельного типа с кабелем длиной 9, 18 или 24 м;

-    датчики температуры погружного типа в виде зонда с держателем;

-    магнитный датчик открывания/закрывания дверей;

-    программное обеспечение WINTRAC.

Поверка

осуществляется в соответствии с документом МП 57342-14 «Комплексы измерительные TOUCHPRINT. Методика поверки», утверждённым ФГУП «ВНИИМС», 04 декабря 2013 г. Основные средства поверки:

- термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.1, ТПП-1.2, диапазон рабочих температур от минус 60 °С до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004^0,02) °С;

Лист № 5 Всего листов 5

-    термометр электронный лабораторный «ЛТ-300», пределы допускаемой абсолютной погрешности в диапазоне от минус 50 °С до плюс 199,99 °С: ±0,05 °С;

-    комплекс измерительный iBDLR Ревизор исполнения iBDLR-L (в комплекте с регистраторами температуры типа DS1922L), пределы допускаемой абсолютной погрешности в диапазоне от минус 40 до плюс 65 °С: ±(0,5.. .0,6) °С.

Сведения о методах измерений

приведены в соответствующем разделе Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к комплексам измерительным TOUCHPRINT

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
