Измерители артериального давления и частоты пульса автоматические OMRON HEM-907 (HEM-907-E7), 57344-14

Назначение

Измерители артериального давления и частоты пульса автоматические OMRON HEM-907 (HEM-907-E7) предназначены для измерений максимального (систолического) и минимального (диастолического) артериального давления крови осциллометрическим методом и определения частоты пульса при размещении компрессионной манжеты на плече.

Описание

Принцип действия измерителя артериального давления и частоты пульса автоматического OMRON HEM-907 (HEM-907-E7) основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Частота пульса определяется по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления. Нагнетание воздуха в манжету производится компрессором автоматически, при выборе режима AUTO или заданная величина давления может быть установлена вручную. Результаты измерения представляются на дисплее прибора в цифровом виде. Измерения артериального давления и частоты пульса производятся автоматически.

Конструктивно измеритель артериального давления и частоты пульса автоматический OMRON HEM-907 (HEM-907-E7) состоит из электронного блока и манжеты компрессионной. Манжета компрессионная представляет собой пневмокамеру с застежкой для фиксации на плече. На лицевой панели электронного блока находятся экран жидкокристаллического цифрового дисплея, кнопка включения/выключения ON/OF, кнопка START, кнопка STOP, кнопка управления декомпрессией DEFLATION, кнопка отключения индикации результатов измерений HIDE, переключатель установки давления P-SET, переключатель выбора режима MODE.

На экране жидкокристаллического цифрового дисплея предусмотрена индикация результатов измерения (последовательная индикация систолического, диастолического артериального давления и частоты пульса); служебной информации (текущее значение давления в манжете, знак готовности к измерению, уровень пульса/количество иррегулярных пульсовых волн, сообщение ошибки измерения, знак уровня зарядки элементов питания).

Общий вид измерителя артериального давления и частоты пульса автоматического OMRON HEM-907 (HEM-907-E7) и место нанесения защитной наклейки от несанкционированного доступа представлены на рисунках 1 - 2.

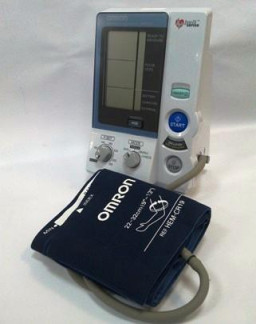

РисУнок 1 - Измеритель артериальн°го давления и рисунок 2 - Место нанесения защитной

тастоты пульса автоматический OMRON наклейки от несанкционированного HEM-907 (HEM-907-E7).    доступа.

Программное обеспечение

ИАД имеют встроенное программное обеспечение, которое используется для обработки результатов измерений. Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1

* Примечание - Доступ к ПО имеют только сервисные инженеры фирмы-производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации или на гарантийный талон методом печати.

Комплектность

В комплект поставки входят:

1    Электронный блок.

2    Манжета компрессионная.

3    Воздуховодная трубка.

4    Аккумуляторный элемент питания.

5    Адаптер сетевой.

6    Руководство по эксплуатации.

7    Гарантийный талон.

Принадлежности:

1    Манжета увеличенного размера (32-42 см).

2    Манжета стандартная (22-32 см).

3    Манжета малая (17-22 см).

4    Чехол для каждого типа манжеты.

5    Воздушная камера для каждого типа манжеты.

6    Воздуховодная трубка (1,3 м).

7    Воздуховодная трубка (1 м).

8    Аккумуляторный элемент питания, соответствующий данному прибору.

9    Устройство для крепления прибора на стене.

10    Устройство для крепления прибора на полу.

11    Подставка.

Поверка

осуществляется по документу МИ 2582-2000 «ГСИ. Измерители артериального давления и частоты пульса автоматические и полуавтоматические OMRON и MARSHALL. Методика поверки».

Основное средство поверки:

- установка для поверки каналов измерений давления УПКД-2, Гос.реестр №44539-10. Диапазон задания значений давления воздуха от 20 до 400 мм рт. ст., абсолютная погрешность задания значений давления воздуха ± 0,5 мм рт. ст.

Диапазон задания значений частоты пульса от 20 до 200 1/мин, относительная погрешность задания значений частоты пульса ± 0,5 %.

Нормативные документы, устанавливающие требования к измерителям артериального давления и частоты пульса автоматическим OMRON HEM-907 (HEM-907-E7)

1    ГОСТ Р 51959.1-2002 «Сфигмоманометры (измерители артериального давления неинвазивные). Часть 1. Общие требования».

2    ГОСТ Р 51959.3-2002 «Сфигмоманометры (измерители артериального давления неинвазивные). Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови».

3    ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

4    ГОСТ Р 50267.0-92 (МЭК 601-1-88) «Изделия медицинские электрические. Часть 1. Общие требования безопасности».

5    ГОСТ Р 50267.0.2-2005 (МЭК 60601-1-2:2001) «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».

Рекомендации к применению

Осуществление деятельности в области здравоохранения.
