Трансформаторы тока ШТТ-0,95, 57345-14

Назначение

Трансформаторы тока ШТТ-0,95 (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

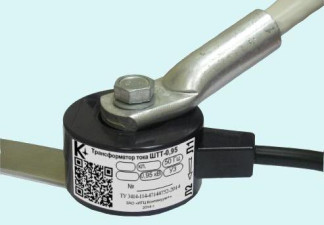

Трансформаторы выпускаются в двух типах исполнения ШТТ-0,95-1 и ШТТ-0,95-11, отличающиеся габаритными и установочными размерами. Трансформаторы ШТТ-0,95-1 предназначены для крепления на шину, ШТТ-0,95-11, имеющий больший диаметр внутреннего окна, для крепления на кабель с использованием соответствующих комплектов крепления.

Конструкция трансформаторов представляет собой тороидальный магнитопровод из нанокристалического сплава с вторичной обмоткой, заключенный в изолирующий корпус из трудногорючего самозатухающего термопласта, защищающий внутренние части трансформатора от механических повреждений и проникновения влаги. В качестве первичной обмотки используется втулка или кабель, устанавливаемые в окне трансформатора. Стороны трансформатора, соответствующие линейным выводам первичной цепи, обозначены литерой «Л1» и «Л2». Вторичные выводы трансформатора обозначаются символами «И1» и «И2».

Трансформаторы изготавливаются с одной вторичной обмоткой (для измерения или учета) и одним коэффициентом трансформации, зависящим от числа витков вторичной обмотки. Трансформаторы выпускаются с претерминированным по длине вторичным кабелем, конструктивно неразрывным с корпусом. Два многожильных разноцветных провода вторичного кабеля, присоединяемые к выводам внешних приборов, оконцованы кабельными наконечниками или облужены. Вывод «И1» маркируется синим или красным цветом, вывод «И2» маркируется любым другим цветом. Трансформаторы устанавливаются на кабеле с использованием фиксирующих распорок и кабельных стяжек, включаемых в комплект для крепления трансформаторов на кабеле. Допускается размещение трансформатора на кабеле без использования комплекта крепления на кабеле при обеспечении надежности установки иными средствами.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока ШТТ-0,95 представлены в таблице 1 Таблица 1

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта и на табличку технических данных трансформатора типографским способом.

Комплектность

В комплект поставки входят:

-    Трансформатор тока

1 шт.

1 шт.

1 комплект

-    Коробка упаковочная

-    Комплект для крепления трансформаторов на шине, включая:

•    втулка - 1 шт.;

•    болт с шестигранной головкой М10 - 1 шт.;

•    гайка М10 - 1 шт.;

•    шайба плоская - 1 шт.;

•    гровер шайба пружинная - 1 шт.;

•    вкладыш под втулку - 1 шт.

-    Комплект для крепления трансформаторов на кабеле, включая:

1 комплект

1 экз.

1 экз.

•    фиксирующая распорка - 2 шт.;

•    кабельная стяжка - 2 шт.;

-    Паспорт (ПС 3414-114-47144752—2014)

-    Руководство по эксплуатации (РЭ 3414-114-47144752—2013) на партию трансформаторов тока, поставляемых по одному заказу в один адрес *

Примечание:

*На партию, поставляемую в один адрес, общее количество экземпляров РЭ может быть уменьшено до одного, но должно быть не менее трех экземпляров на партию в 50 шт.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Перечень основных средств, применяемых при поверке:

- трансформатор тока измерительный лабораторный ИТТ-3000.5 номинальное рабочее напряжение, кВ: 0,95;

номинальные значения первичного тока, А: от 5 до 3000 класс точности: 0,05

-    прибор сравнения КТ-01

предел измерения токовой погрешности, %: ± 19,99; предел измерения угловой погрешности, угловых мин: ± 1999

-    магазин сопротивлений нагрузочный трансформаторов тока Р5018/1 номинальные величины нагрузки, В-А: от 1до 15

Сведения о методах измерений

Методы измерений с помощью трансформаторов тока ШТТ-0,95 указаны в паспорте (ПС 3414-114-47144752—2014).

Нормативные документы, устанавливающие требования к трансформаторам тока ШТТ-0,95

ТУ 3414-114-47144752-2014

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
