| Номер в госреестре | 57353-14 |
| Наименование СИ | Копры маятниковые |
| Обозначение типа СИ | PSd |
| Изготовитель | "WPM Werkstoffprufsysteme Leipzig GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 14.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Копры маятниковые PSd предназначены для измерения энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.
Принцип действия копров основан на измерении энергии разрушения испытуемого образца при ударе молота маятника, качающегося в поле силы тяжести. Энергия разрушения образца определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника после разрушения образца.

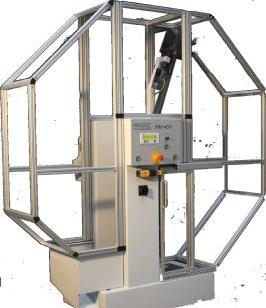

Конструктивно копёр состоит из основания, сменных держателей образцов, вертикальных колонн, в верхней части которых установлена ось качания маятника с датчиком угла, подъёмного механизма, блока управления и индикации, защитного ограждения, ограничивающего рабочую зону.
Конструкцией копра предусмотрено использование сменных маятников различной массы, с возможностью установки дополнительных грузов. Для измерения угла отклонения маятника копёр снабжён датчиком угла поворота маятника. Управление режимами работы копра осуществляется с клавиатуры блока управления. Для отображения информации предназначен дисплей. Вывод данных на внешние устройства осуществляется через порт RS 232.
Копры выпускаются 3-ех моделей:
PSd 450/300, PSd 50 - имеют бесступенчатую регулировку энергии, сменные молоты и элетропривод подъёма маятника;
PSd 50Н - имеют фиксированное значение энергии и ручной подъём маятника.
Модели копров отличаются, весом маятников с возможностью установки дополнительных грузов, определяющих номинальную энергию.
Программное обеспечение встроенное в ПЗУ блока управления, метрологически значимое (V6.23), предназначено для управления режимами работы, индикации результатов измерения на дисплее, передачи результатов измерений на внешние устройства через порт RS232. Уровень защиты соответствует уровню «А» по МИ 3286-2010.
Данные о программном обеспечении приведены в таблице 1 Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
| V6.23 |
Метрологические характеристики приведены в таблице 2 Таблица 2
| PSd 450/300 | PSd 50Н | PSd 50 | |||||
| Номинальное значение потенциальной энергии маятника, Дж | 450 | 300 | 150 | 50 | 50 | 25 | 15 |
| Масса сменного молота, кг | 29,946 | 19,964 | 9,872 | 6,917 | 6,917 | 3,458 | 2,075 |
| Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | ||||||
| Диапазон измерения, Дж | 90 450 | 60 300 | 30-150 | 10-50 | 5-25 | 3-15 | |
| Потеря энергии при свободном качании маятника за половину полного колебания, % | 0,5 | ||||||
| Пределы допускаемой абсолютной погрешности измерения энергии, Дж | ±4,50 | ±3,00 | ±1,50 | ±0,5 | ±0,5 | ±0,25 | ±0,15 |
Технические характеристики приведены в таблице 3 Таблица 3
| Наименование параметра | PSd 450/300 | PSd 50Н | PSd 50 |
| Принцип подъема маятника | электроме | ручной | электроме |
| ханический | ханический | ||
| Дискретность отсчета цифрового | 0,1 | 0,01 | 0,01 |
| отсчетного устройства, Дж | |||
| Напряжение питания, В | 230 | 230 | 230 |
| Частота напряжения питания, Г ц | 50 | 50 | 50 |
| Габаритные размеры с защитным | |||
| ограждением, мм: | |||
| длина | 1900 | 1200 | 1200 |
| ширина | 795 | 600 | 600 |
| высота | 2110 | 1300 | 1300 |
| Масса с защитным ограждением, | 900 | 170 | 170 |
| кг |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на станину копра печатным способом или в виде наклейки.
Комплектность средства измерения приведена в таблице 4. Таблица 4
| Наименование | Количество, шт | Примечание |
| Копер маятниковый PSd | 1 | |
| Персональный компьютер типа IBM/PC | 1 | По дополнительному заказу |
| Руководство по эксплуатации | 1 | |
| Комплект опор и ножей для проведения испытаний | 1 | |
| Методика поверки | 1 |
осуществляется в соответствии с документом МП ТИнТ 152-2014 «Копры маятниковые PSd. Методика поверки», утверждённым ГЦИ СИ ООО «ТестИнТех » 28.03.2014 г.
Основные средства поверки:
- динамометр ДОСМ-3-2У ГОСТ 9500-84,
- квадрант оптический КО-30М ТУ3.-3.1387-76, ±180°; ПГ ±30",
- секундомер механический ТУ 25-1819.0021-90, диапазон (0-60) с, (0-60) мин, с ценой деления 0,2 с, ПГ ±0,2 %
Методика измерений приведена в документе «Копёр маятниковый PSd. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к копрам маятниковым PSd
ГОСТ 10708-82 Копры маятниковые. Технические условия.
Техническая документация WPM Werkstoffprufsysteme Leipzig GmbH, Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
