Делители напряжения составные ДН-160пт, 57366-14

Назначение

Делители напряжения составные ДН-160пт предназначены для использования в качестве масштабных преобразователей фазных высоких напряжений в сетях электроэнергетических объектов и в высоковольтных лабораториях при поверке измерительных трансформаторов напряжения класса точности 0,5 и менее точных с номинальными напряжениями 35/V3 кВ, 110/V3 кВ и 220/V3 кВ.

Описание

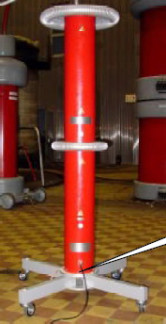

Делители напряжения составные ДН-160пт собраны по схеме резистивно-емкостного масштабного преобразователя. Плечи высокого напряжения собраны из двух последовательно соединенных резистивно-емкостных сборок. Одна из резистивноемкостных сборок имеет отвод с высоковольтным вводом 35/V3 кВ. Плечо низкого напряжения собрано из конденсаторов, соединенных параллельно и шунтированных резисторами. Обе резистивно-емкостные сборки делителей помещены в диэлектрические корпуса. В основаниях и в верхних крышках корпусов предусмотрены отверстия для охлаждения элементов делителя. При необходимости каждая резистивно-емкостная сборка может быть использована в отдельности, как два независимых делителя напряжения типа ДН-80пт.

В плече низкого напряжения установлен разрядник для защиты от перенапряжений.

Коаксиальный кабель снабжен байонетными разъемами для подсоединения к выходу делителя и к измерительному прибору.

Номинальные коэффициенты деления ......................................................... 350;1100; 2200.

Диапазоны преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц, кВ ........................................................ 15.25; 45 ...80; 100.160.

Пределы допускаемой относительной основной погрешности коэффициентов деления делителя при измерении действующих значений напряжения переменного тока в диапазоне частот (45.55) Гц, %............................................................................................................... ± 0,1.

Пределы допускаемой относительной основной погрешности коэффициентов деления делителя при измерении действующих значений напряжения переменного тока в диапазоне частот (20.2500) Гц, %......................................................................................................... ± 0,25.

Пределы допускаемой абсолютной основной угловой погрешности делителя при измерении фазового угла (погрешность по углу) в диапазоне частот (45.55) Гц, мин .... ± 5.

Дополнительная погрешность коэффициентов деления делителя при измерении действующих значений напряжения переменного тока в диапазоне частот (45 ... 55) Гц, обусловленная влиянием температуры окружающего воздуха в диапазоне рабочих температур (5 ... 40) °С не превышает 50 % от пределов допускаемой относительной основной погрешности на каждые 10 градусов изменения температуры от нормального значения.

Дополнительная угловая погрешность делителя при измерении фазового угла, обусловленная влиянием температуры окружающего воздуха в диапазоне (5...40) °С, не превышает 50 % от пределов допускаемой абсолютной основной угловой погрешности делителя при измерении фазового угла от нормального значения температуры.

Время установления рабочего режима измерений, не более, с ....................................... 60;

Средняя наработка на отказ, не менее, ч........................................................................ 7000;

Средний срок службы, не менее, лет.....................................................................................8;

Масса делителя в сборе, не более, кг .................................................................................25;

Габаритные размеры делителя:

высота, не более, мм ....................................................................... 1950;

диаметр корпуса, не более, мм..........................................................200;

диаметр основания, не более, мм....................................................1130.

Нормальные условия применения:

-    температура окружающего воздуха, °С.................................................................... 20 ± 5;

-    относительная влажность воздуха, % .......................................................................30.80;

-    атмосферное давление, мм рт. ст............................................................................. 630-800.

Рабочие условия применения:

-    температура окружающего воздуха, °С......................................................................5.40;

-    относительная влажность воздуха, % .............................................................80 при 25 °С;

-    атмосферное давление, мм рт. ст............................................................................. 630-800.

Знак утверждения типа

Знак утверждения типа наносится на табличку делителя методом трафаретной печати, на титульный лист руководства по эксплуатации - типографским способом.

Комплект поставки делителей напряжения составных ДН-160пт приведен в таблице 1. Таблица 1 - Комплект поставки делителей напряжения составных ДН-160пт.

Поверка

осуществляется в соответствии с документом МП 57366-14 «Делители напряжения составные ДН-160пт. Методика поверки», утвержденным ФГУП «ВНИИМС» в феврале 2014 года.

Основные средства поверки приведены в таблице 2

Таблица 2 - Основные средства поверки._

Сведения приведены в руководстве по эксплуатации 4229-007-75617971-2011 РЭ.

Нормативные документы, устанавливающие требования к делителям напряжения составным ДН-160пт:

1.    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 1516.3-96. Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции.

3.    ТУ 4229-007-75617971-2011 «Делители напряжения составные ДН-160пт. Технические условия».

4.    МИ 2925-2005 Измерительные трансформаторы напряжения 35...330/V3. Методика поверки на месте эксплуатации с помощью эталонного делителя.

Рекомендации к применению

- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
