| Номер в госреестре | 57370-19 |
| Наименование СИ | Преобразователи линейных перемещений |
| Обозначение типа СИ | РФ25 |
| Изготовитель | ООО "РИФТЭК", Беларусь, г.Минск |
| Год регистрации | 2019 |
| Срок свидетельства | 31.07.2023 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

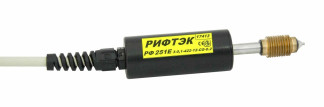

Преобразователи линейных перемещений РФ25 (далее - преобразователи) предназначены для измерения и преобразования линейных размеров, положения и перемещения объекта, отклонения формы, отклонения профиля и расположения поверхностей на предприятиях и в организациях различных отраслей промышленности, машиностроении, приборостроении.
Преобразователь состоит из специальной шкалы (3), жестко связанной с измерительным стержнем, в который вкручен измерительный наконечник. Изображение шкалы, формируемое светодиодом (1) и объективом (2), считывается CMOS-линейкой (4) и анализируется процессором сигналов, который рассчитывает положение шкалы.
Преобразователи изготавливают пяти модификаций (РФ251-3, РФ251-25, РФ256-15, РФ256-35 и РФ256-55), которые отличаются габаритными размерами, массой, диапазоном измерений, климатическим исполнением и степенью защиты оболочки по ГОСТ 14254.
Преобразователи модификаций РФ251-25, РФ256-15, РФ256-35 и РФ256-55 могут применяться для работы в лабораториях.
Преобразователи модификации РФ251-3 предназначены для промышленного применения.
Преобразователи имеют цифровой выход с целью снятия, обработки и отображения накопленной информации. Цифровой выход имеет интерфейс RS485 или RS232 для подключения к ПЭВМ.
Данные от преобразователей могут быть получены по последовательному интерфейсу двумя способами: по разовым запросам и автоматическим потоком данных.
Порт RS232 позволяет подключать преобразователи непосредственно к RS232 порту компьютера либо контроллера по схеме «точка-точка».
Порт RS485 позволяет подключать несколько преобразователей к одному устройству сбора информации по схеме «общая шина».
Преобразователи модификаций РФ256-15, РФ256-35 и РФ256-55 оборудованы светодиодной индикацией с двумя состояниями: “красный” и “зеленый”. Светодиодная индикация находится в состоянии «зеленый», если результат измерений не выходит за установленные пределы измерений. Светодиодная индикация находится в состоянии “красный”, если результат измерения выходит за какой-либо установленный предел измерений.
1 -
Программное обеспечение «RF25x» установлено на жестком диске устройства цифровой индикации. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют. Программное обеспечение «RF25x», установленное на устройство цифровой индикации, принимает данные измерений, выполняет их анализ, выводит на экран, результаты измерений и информацию о выявленных отступлениях геометрических параметров, имеется возможность распечатывания на бумажном носителе документов и запись данных замеров на флэш-карту.
Идентификационные данные программного обеспечения преобразователей линейных перемещений РФ25 приведены в таблицах 1.
Таблица 1 - Идентификационные данные программного обеспечения профилометров ИКП
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО «RF25x-sp» |
| Номер версии (идентификационный номер) ПО | Не ниже 1.х |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения оценивается, как «высокий» по РМГ Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений преобразователей, мм, для модификаций: РФ251-3 | от 0 до 3 |
| РФ256-15 | от 0 до 15 |
| РФ251-25 | от 0 до 25 |
| РФ256-35 | от 0 до 35 |
| РФ256-55 | от 0 до 54 |
| Пределы допускаемой абсолютной погрешности измерения преобразователей, мм, для модификаций: РФ251-3 | ±0,002 |
| РФ256-15 | ±0,002 |
| РФ251-25 | ±0,002 |
| РФ256-35 | ±0,002 |
| РФ256-55 | ±0,003 |
| Пределы допускаемой дополнительной абсолютной погрешности преобразователей модификации РФ251-3 на каждые 10 °С, мм | ±0,001 |
| Наименование характеристики | Значение |
| Время установления рабочего режима преобразователей, с, не более | 20 |
| Условия эксплуатации преобразователей: | |
| - температура окружающей среды, °С, для модификаций: | |
| РФ251-3 | от -25 до +45 |
| РФ256-15 | от +17 до +23 |
| РФ251-25 | от +17 до +23 |
| РФ256-35 | от +17 до +23 |
| РФ256-55 | от +17 до +23 |
| - относительная влажность, для модификаций: | |
| РФ251-3, при 25 °С | до 98 % |
| РФ256-15, при 20 °С | до 80 % |
| РФ251-25, при 20 °С | до 80 % |
| РФ256-35, при 20 °С | до 80 % |
| РФ256-55, при 20 °С | до 80 % |
| Условия транспортирования преобразователей: | |
| - температура окружающей среды, °С | от -30 до +50 |
| - относительная влажность, при 25 °С | до 95 % |
| Напряжение питания, В | от 12 В до 24 В |
| Потребляемая мощность преобразователей, Вт, не более | 0,75 |
| Выходной интерфейс | RS232, RS485 |
| Габаритные размеры, мм, не более, для модификаций: | |
| РФ251-3: | |
| Длина | 150 |
| Диаметр стержня | 30 |
| РФ256-15: | |
| Длина | 128,5 |
| Ширина | 36 |
| Высота | 20 |
| РФ251-25 | |
| Длина | 174,5 |
| Диаметр стержня | 30 |
| РФ256-35: | |
| Длина | 189,7 |
| Ширина | 36 |
| Высота | 20 |
| РФ256-55 | |
| Длина | 236,7 |
| Ширина | 36 |
| Высота | 20 |
| Масса, г, не более, для модификаций: | |
| РФ251-3 | 70 |
| РФ256-15 | 110 |
| РФ251-25 | 110 |
| РФ256-35 | 150 |
| РФ256-55 | 180 |
| Степень защиты оболочки по ГОСТ 14254, для модификаций: | |
| РФ251-3 | IP57 |
| РФ256-15 | IP50 |
| РФ251-25 | IP50 |
| РФ256-35 | IP50 |
| РФ256-55 | IP50 |
наносится на титульный лист руководства по эксплуатации типографским методом. Комплектность средства измерений
Таблица 3 - Комплект поставки систем
| Наименование | Обозначение | Количество |
| Преобразователь линейных перемещений РФ25 | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МРБ МП.2369-2013 | 1 экз. |
| Диск CD с программным обеспечением | - | 1 экз. |
осуществляется по документу МРБ МП.2369-2013 «Преобразователи линейных перемещений РФ25. Методика поверки» утвержденному Республиканское унитарное предприятие «Белорусский государственный институт метрологии» в 09 ноября 2013 г.
Основные средства поверки:
- Меры длины концевые плоскопараллельные, набор № 1, класс точности 2, ГОСТ Р 8.763.-2011
- Стойка для измерительных головок типа С-II, ГОСТ 10197-70
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ТУ BY 100051163.005-2013 «Преобразователи линейных перемещений РФ25. Технические условия».
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
| Зарегистрировано поверок | 164 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
