| Номер в госреестре | 57375-14 |
| Наименование СИ | Контроллеры микропроцессорные |
| Обозначение типа СИ | ГАММА-8М |
| Изготовитель | ЗАО "Альбатрос", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 2 года |
Контроллеры микропроцессорные ГАММА-8М (далее - контроллеры) предназначены для измерений и контроля различных параметров в зависимости от подключенных к ним датчиков: уровня, температуры и других, а также для формирования стандартных токовых выходных сигналов и дискретных сигналов типа «сухой контакт» (ключей).
Контроллер представляет собой микропроцессорный прибор на основе однокристальной микро-ЭВМ (ОМЭВМ) DS80C320 и выполняет функции электронного преобразователя, индикации и управления. Контроллер имеет в своем составе ячейку сопряжения с датчиками (ЯСД4), ячейку вычислительную (ЯВ3) и ячейку индикации (ЯИ5).
ЯСД4 содержит блок питания, вырабатывающий напряжения, необходимые для работы всех остальных узлов прибора, источник искробезопасного питания датчиков, подключаемых к контроллеру, и узлы оптронной развязки сигналов связи контроллера и датчиков, обеспечивающие согласование уровней сигналов и защиту искробезопасных цепей от искроопасных.
ЯИ5 осуществляет индикацию измеренных датчиками параметров и состояния ключей. На плате ЯИ5 расположена кнопочная клавиатура, позволяющая оператору программировать прибор. Кроме того, ЯИ5 выполняет функцию кросс-платы, связывающей ЯСД4 и ЯВ3.
ЯВ3 является центральным узлом прибора. В ее задачи входит осуществление опроса датчиков, расчет измеряемых параметров, формирование изолированных токовых и дискретных управляющих сигналов, хранение настроечной информации при отключении питания прибора, обеспечение обмена данными с ЭВМ верхнего уровня, а также управление работой ЯИ5.
Контроллер относится к взрывозащищенному оборудованию.
Программное обеспечение (ПО) является встроенным и метрологически значимым. ПО предназначено для обработки измерительной информации (индикации результатов измерений на индикаторах контроллера, формирования параметров выходных сигналов, проведения диагностики) и передачи данных.
Для контроля работы контроллера проводится самодиагностика. Для защиты от несанкционированного доступа к ПО контроллера используются пароли и пломбы.
После загрузки ПО в контроллер устанавливается бит защиты, исключающий считывание и изменение ПО. Уровень защиты ПО контроллеров от непреднамеренных и преднамеренных изменений соответствует «А» по МИ 3286-2010.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификаци онный номер) | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа контроллера ГАММА-8М | gam8m126.nex | 1.26 | 4C3DH | CRC-16 |

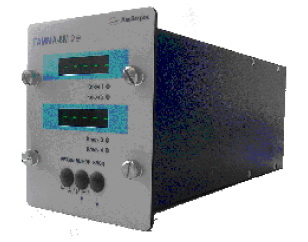

Фотография общего вида
Фотография мест пломбировки
| Максимальное количество токовых выходов, шт. | 2 |
| Выходные токовые сигналы, мА | 0 . . . 5 0 . . .4 4...20 |
| Пределы допускаемой приведенной погрешности измерений выходного токового сигнала, % | ±0,2 |
| Максимальное количество подключаемых датчиков, шт. | 2 |
| Напряжение питания, В | 220 (+10/15%) |
| Частота, Гц | 50 ± 1 |
| Ток потребления, не более, мА | 80 |
| Температура хранения и транспортирования, °С | - 40 . . . +50 |
| Температура рабочей среды, °С | +5 . . . +45 |
| Потребляемая мощность, не более, В-А | 20 |
| Степень защиты по ГОСТ 14254-96 | IP50 |
| Средняя наработка на отказ, не менее, часов | 100000 |
| Срок службы, не менее, лет | 14 |
| Масса контроллера, не более, кг | 2 |
| Габаритные размеры, не более, мм | 124х142х348,5 |
наносится на лицевую панель контроллера системы и на титульные листы эксплуатационной документации.
| Наименование | Кол-во | Примечание |
| Контроллер микропроцессорный ГАММА-8М | 1 | По заказу |
| Паспорт | 1 | |
| Руководство по эксплуатации | 1 | |
| Руководство оператора | 1 | |
| Методика поверки | 1 |
осуществляется по документу УНКР.466514.011 МП «Контроллер микропроцессорный ГАММА-8М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в марте 2008 г.
Основное поверочное оборудование:
- калибратор электрических сигналов типа UPS-III, класс точности 0,01.
Нормативные и технические документы, устанавливающие требования к контроллерам микропроцессорным ГАММА-8М
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
3. ТУ 4217-008-29421521-02 «Контроллер микропроцессорный ГАММА-8М. Технические условия».
