| Номер в госреестре | 57382-14 |
| Наименование СИ | Антенны магнитные пассивные измерительные |
| Обозначение типа СИ | ETS Lindgren EMCO 6511 |
| Изготовитель | "ETS Lindgren", США |
| Год регистрации | 2014 |
| Срок свидетельства | 15.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Антенны магнитные пассивные измерительные ETS Lindgren EMCO 6511 (далее - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности магнитного поля.
Конструктивно антенны представляют собой восьмивитковую рамку диаметром 560 мм, размещенную на диэлектрическом основании.
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемной магнитной рамке, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

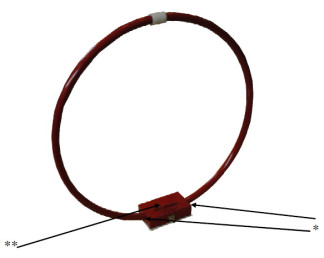

Внешний вид антенн, места пломбировки от несанкционированного доступа и место для нанесения наклейки «Знак утверждения типа» приведены на рисунке 1.
Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон частот, Гц | от 200 до 5 • 106 |
| Диапазон изменений коэффициента калибровки, дБ/м | от 105 до 45 |
| Пределы допускаемой относительной погрешности коэффициента калибровки, дБ | ± 2 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 598x380x127 |
| Диаметр рамки, мм, не более | 560 |
| Масса, кг, не более | 1,6 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, мм рт. ст. | 20 ± 5 до 80 от 630 до 800 |
наносится типографским способом на титульный лист эксплуатационной документации и в виде голографической наклейки на диэлектрическое основание антенны.
В комплект поставки входят:
- антенна магнитная пассивная измерительная ETS Lindgren EMCO 6511 - 1 шт.;
- эксплуатационная документация - 1 к-т;
- методика поверки - 1 шт.;
- упаковочная тара - 1 шт.
осуществляется по документу МП 57382-14 «Инструкция. Антенны магнитные пассивные измерительные ETS Lindgren EMCO 6511 фирмы «ETS Lindgren», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 10.02.2014 г.
Основные средства поверки:
- эталон низшего разряда единицы напряженности электромагнитного поля КОСИ НЭМП «Панировка-ЭМ», диапазон частот от 200 Гц до 1000 МГц, пределы допускаемой погрешности воспроизведения единицы напряженности магнитного поля ± 6%.
Антенны магнитные пассивные измерительные ETS Lindgren EMCO 6511. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к антеннам магнитным пассивным измерительным ETS Lindgren EMCO 6511
1. ГОСТ 8.097-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от
0,01 до 300 МГц.
2. ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
3. Техническая документации фирмы-изготовителя.
