Преобразователь уровня измерительный ALV2 NPT-VK-L, 57383-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователь уровня измерительный ALV2 NPT-VK-L Назначение средства измерений

Преобразователь уровня измерительный ALV2 NPT-VK-L (далее - преобразователь) предназначен для измерений и преобразования уровня жидких продуктов в стандартный токовый сигнал на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.

Описание

В состав преобразователя входят: байпасная труба с поплавком, датчик уровня с линейкой герконов, местный визуальный магнитный роликовый указатель уровня, магнитный выключатель.

Преобразователь работает по принципу поплавка с магнитоуправляемыми элементами. Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по трубе скольжения, в которой находятся герметизированные магнитоуправляемые контакты (герконы). Магнитное поле поплавка переключает герконы и цепь работает по схеме трехпроводного потенциометра. Измеряемое сопротивление пропорционально высоте уровня жидкости. Через встроенный преобразователь этот сигнал преобразуется в двухпроводный токовый сигнал 4^20 мА.

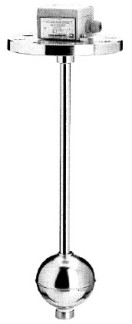

На рисунке 1 показан общий вид преобразователя.

Диапазон измерений уровня жидкости, мм.............................................................от 450 до 1140

Пределы допускаемой абсолютной погрешности измерений уровня, мм.............................± 10

Диапазон изменения токового выходного сигнала, мА..................................................от 4 до 20

Пределы допускаемой абсолютной погрешности измерений уровня

по токовому выходному сигналу, мА......................................................................................± 0,03

Температура рабочей среды, °С...............................................................................от 0 до плюс 40

Максимальное давление рабочей среды, МПа................................................................................4

Плотность жидкости, кг/м3........................................................................................от 769 до 1307

Рабочие условия эксплуатации:

-    температура окружающей среды, °С...................................................................от 20 до плюс 70

-    относительная влажность окружающего воздуха, %.............................до 95 (при плюс 35 °С)

Напряжение питания постоянного тока, В.....................................................................от 12 до 30

Масса уровнемера, кг, не более.........................................................................................................3

Габаритные размеры, мм, не более..................................................................................80*75*920

Средний срок службы, лет, не менее..............................................................................................10

Знак утверждения типа

наносится на корпус преобразователя в виде наклейки и на титульный лист паспорта типографским способом или методом штемпелевания.

Комплектность

1.    Преобразователь уровня измерительный ALV2 NPT-VK-L зав. № 57568................ 1 шт.

2.    Паспорт....................................................................................................................................1 экз.

Поверка

осуществляется согласно документу МП 57383-14 «Преобразователь уровня измерительный ALV2 NPT-VK-L. Методика поверки», утвержденному ФГУП «ВНИИМС» в марте 2014 г. Основные средства поверки:

-    рулетка измерительная металлическая с грузом РНГ, номинальная длина шкалы - 5000 мм, класс точности 3;

-    калибратор процессов многофункциональный FLUKE-726 (Госреестр 52221-12), диапазон измерений тока от минус 24 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,0002-1изм. + 0,002 мА).

Сведения о методах измерений

приведены в паспорте на преобразователь уровня измерительный ALV2 NPT-VK-L.

Нормативные и технические документы, устанавливающие требования к преобразователю уровня измерительному ALV2 NPT-VK-L

1.    ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.

2.    Техническая документация «KUBLER FRANCE».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.

«KUBLER FRANCE», Франция

10, avenue d'Alsace, 68702 CERNAY, FRANCE

Tel/Fax: +333 89 75 41 73 / +333 89 75 53 14

www.kublerfrance.com
