| Номер в госреестре | 57384-14 |
| Наименование СИ | Система автоматизированная управления технологическим процессом установки СПГК ООО "Афипский НПЗ" |
| Изготовитель | ЗАО "Приз", г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Система автоматизированная управления технологическим процессом установки СПГК ООО «Афипский НПЗ» (далее- АСУ ТП) предназначена для измерения, регистрации и обработки электрических сигналов от первичных измерительных преобразователей и формирования сигналов управления техническими средствами и оборудованием установки СПГК
ООО «Афипский НПЗ».

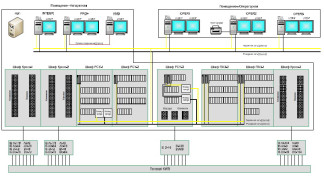

Структура АСУ ТП состоит из трех системных уровней (см. рис. 1):
- нижний уровень автоматизации. Уровень контрольно-измерительных приборов (КИП). Приборы, исполнительные механизмы, приводы и полевые устройства. На этом уровне находятся компоненты полевых устройств, подключаемых к следующему уровню автоматизации посредством стандартных полевых протоколов обмена;
- средний уровень автоматизации. Уровень сбора информации и управления процессом. Включает в себя интерфейсы полевых устройств, модули ввода-вывода, связующие устройства, контроллеры;
- верхний уровень автоматизации. Уровень оперативного управления установки. Программные продукты и выделенные компьютеры, которые обеспечивают диспетчеризацию и контроль работы системы.
Полевой КИП
АСУ ТП установки СПГК выполняет следующие функции:
- автоматизированный сбор и первичную обработку технологической информации;
- автоматический контроль состояния технологического процесса, предупредительную сигнализацию при выходе технологических показаний за установленные границы;
- автоматический перевод блоков установки в безопасное состояние по установленным алгоритмам при достижении контролируемыми параметрами участвующими в логике аварийного останова аварийных значений;
- управление технологическим процессом в реальном масштабе времени;
- представление информации в удобном для восприятия и анализа виде на цветных графических операторских станциях в виде графиков, мнемосхем, таблиц и т. д.;
- автоматическую обработку, регистрацию и хранение поступающей производственной информации, вычисление усредненных, интегральных и удельных показателей;
- автоматическое формирование отчетов и рабочих (режимных) листов по утвержденной форме за определенный период времени, и вывод их на печать по расписанию и по требованию;
- контроль над работоспособным состоянием средств системы (датчики открытия двери шкафов и т.п.);
- подготовку исходных данных для расчета материальных и энергетических балансов по производству, расчетов расходных норм по сырью, реагентам, энергетике;
- защиту баз данных и программного обеспечения от несанкционированного доступа;
- диагностику и выдачу сообщений по отказам всех элементов комплекса технических средств с точностью до модуля;
- автоматический сбор аналоговой и дискретной информации от датчиков технологических параметров, датчиков состояния исполнительных механизмов, датчиков довзрывоопасных концентраций паров углеводородов, предельно допустимых концентраций газов, блокирующих работу проектируемой системы;
- выделение достоверной входной информации (проверка команд оператора на допустимость исполнения, более высокий приоритет выполнения автоматических команд над командами оператора при достижении контролируемых параметров предупредительных и предава-рийных границ);
- анализ и логическую обработку входной информации, включая анализ состояния сигналов относительно аварийных уровней, фильтрация кратковременных превышений аварийных уровней для исключения ложных срабатываний системы;
- автоматическую выдачу сигналов двухпозиционного управления на исполнительные механизмы;
- удержание исполнительных механизмов до ликвидации аварийного состояния;
- дистанционное («ручное») управление исполнительными механизмами при условии санкционированного доступа;
- определение и отображение первопричины срабатывания системы защиты и останова технологического процесса.
Все метрологически значимые вычисления выполняются ПО измерительных компонентов комплекса Delta V, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО. ПО, входящее в состав первого и второго уровня ПТК, приведено в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Системное ПО DeltaV | Delta V | v.10.3.1 | ecb37770 | CRC32 |
| Прикладное ПО | Проект «SPGK» | v.1.0 |
В состав ПО ПЛК входит рабочая копия конфигурации оборудования ввода/вывода, программные модули первичной обработки информационных каналов, программные модули управления исполнительными устройствами и программные модули ПАЗ.
Программное обеспечение Delta V позволяет выполнять: конфигурирование и настройку параметров модулей ПЛК, параметров связи; установку парольной защиты от несанкционированного доступа.
Основной задачей прикладного ПО «SPGK» является сбор данных с полевых датчиков, обработка данных в соответствии с выбранным алгоритмом и выдача управляющих воздействий на исполнительные механизмы, также прикладное ПО обеспечивает связь с внешней сетью.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
| Таблица 2 - Метрологические характеристики И | П Т о < К | |||
| Канал измерения (позиция) | Диапазон измерений | Первичный преобразователь | Вторичная часть ИК системы: измерительный преобразователь; модуль аналогового ввода | Пределы допускаемой основной погрешности |
| Пределы допускаемой основной относительной (5)/ абсолютной (А)/ приведённой (у) погрешности от диапазона, % | ||||
| 1 | 2 | 3 | 4 | 5 |
| ИК давления | ||||
| PT201 | 2 от 0 до 20 кгс/см | ±0,3 % (у) | ||
| PT202/3, PT202/4, PT202/1, PT202/2 | от 0 до 20 кгс/см | ±0,3 % (у) | ||
| PT203, PT204/1, PT204/2, PT229/1, PT229/2, PT229/3, PT229/4 | от 0 до 6 кгс/см | KFD2-STC4-Ex2 | ±0,3 % (у) | |
| PT217, PT218/1, PT221/1, PT221/2 | от 0 до 60 кПа от 0 до 100 кПа | Преобразователь давления измери | Госреестр № 22153-08, Y= ± 0,1 %; | ±0,3 % (у) |
| PT223, PT224 | от 0 до 15 кгс/см2 от 0 до 20 кгс/см | тельный Cerabar S PMP71, Госреестр № 41560-09, у = ± 0,075 % | VE4003S2B2 | ±0,3 % (у) |
| PT4206 | от 0 до 1,5 кгс/см | Госреестр № 49338-12, Y= ± 0,1 % | ±0,3 % (у) | |
| PT4202,PT2303, PT2305, PT2314, PT2312 | от 0 до 1,6 МПа | ±0,3 % (у) | ||
| PT1346A, PT1346B | от 0 до 0,6 МПа | ±0,3 % (у) | ||
| PT1370A, PT1370В | от 0 до 0,16 МПа | ±0,3 % (у) | ||
| 1 | 2 | 3 | 4 | 5 |
| PT1347 | от 0 до 2,5 МПа | ±0,3 % (у) | ||
| PT4203 | от 0 до 10,0 кгс/см | ±0,3 % (у) | ||
| PT3310, PT3311 PT3410, PT3308 | от 0 до 1 МПа | ±0,3 % (у) | ||
| PT3315, PT3314 | от 0 до 0,6 МПа | Преобразователь давления измерительный Cerabar S PMP71, Госреестр № 41560-09, у = ± 0,075 % | ±0,3 % (у) | |
| PT3305 | от 0 до 1,5 МПа | ±0,3 % (у) | ||
| PT4204, PT4205 | от 0 до 5,0 кгс/см | KFD2-STC4-Ex2 | ±0,3 % (у) | |
| PT3312A, PT3312B | от 0 до 2,5 МПа | Госреестр № 22153-08, Y= ± 0,1 %; VE4003S2B2 | ±0,3 % (у) | |
| PT3301, PT3306A, PT3306B, PT3307 | от 0 до 4 МПа | ±0,3 % (у) | ||
| PT205/1, PT205/2, PT208, PT209 | от минус 250 до 250 Па | Госреестр № 49338-12, Y= ± 0,1 % | ±0,3 % (у) | |
| PT206, PT207/1, PT207/2 | от минус 150 до 150 Па | ±0,3 % (у) | ||
| PT210, PT211 | от минус 1 до 0 кПа | Преобразователь давления измерительный Deltabar S PMD75, | ±0,3 % (у) | |
| PT212, PT213 | от 0 до 3 кПа | Госреестр № 41560-09, у = ± 0,075 % | ±0,3 % (у) | |
| PT215 | от 0 до 0,6 кПа | ±0,3 % (у) | ||
| PDT 3302, PDT 3303 | от 0 до 0,3 МПа | ±0,3 % (у) |
| 1 | 2 | 3 | 4 | 5 |
| PT1345 | от 0 до 0,6 МПа | Преобразователь давления измерительный Cerabar S PMP71, Госреестр № 41560-09, у = ± 0,075 % | KFD2-STC4-Ex2 Госреестр № 22153-08, Y= ± 0,1 %; VE4003S2B2 Госреестр № 49338-12, Y= ± 0,1 % | ±0,3 % (у) |
| PT1370A, PT1370B | от 0 до 0,16 МПа | ±0,3 % (у) | ||
| PT2320, PT2326 | от 0 до 1,6 МПа | ±0,3 % (у) | ||
| PT1320, PT1325, PT2301, PT2302, PT2306, PT2307, PT2310, PT2311, PT2353, PT2354 | от 0 до 0,16 МПа | Преобразователь давления измерительный Cerabar S PMP71, Госреестр № 41560-09, у = ± 0,075 % | ±0,3 % (у) | |
| PT1350, PT1351, PT1352 PT1353, PT1354, PT2315 PT2316, PT2351, PT2352 PT2355, PT2356 | от 0 до 0,25 МПа | Преобразователь давления измерительный Cerabar S PMP71, Госреестр № 41560-09, у = ± 0,075 % | ±0,3 % (у) | |
| PT1326 | от 0 до 2,5 МПа | ±0,3 % (у) | ||
| PT1340, PT1355, PT1360 PT1365 | от 0 до 1,6 МПа | ±0,3 % (у) | ||
| PT1375, PT2331, PT2325 | от 0 до 1,6 МПа | Преобразователь давления измерительный Cerabar S PMP71, Госреестр № 41560-09, у = ± 0,075 % | ±0,3 % (у) | |
| PT230 | от 0 до 10 кгс/см | ±0,3 % (у) | ||
| PT231 | от 0 до 6 кгс/см | ±0,3 % (у) | ||
| PT2330A, PT2330В | от 0 до 1,6 МПа | Преобразователь давления измерительный Cerabar S PMP71, Госреестр № 41560-09, у = ± 0,075 % | ±0,3 % (у) | |
| PT214 | от 0 до 2 кПа | ±0,3 % (у) | ||
| PT220 | от 0 до 100 кПа | ±0,3 % (у) | ||
| PT4207 | от 0 до 1 МПа | ±0,3 % (у) |
| 1 | 2 | 3 | 4 | 5 |
| PDT 2332 | от 0 до 50 кПа | KFD2-STC4-Ex2 Госреестр № 22153-08, Y= ± 0,1 %; | ±0,3 % (y) | |
| PDT 2333 | от 0 до 40 кПа | Преобразователь давления измерительный Deltabar S PMD75, Госреестр № 41560-09, у = ± 0,075 % | ±0,3 % (y) | |
| PDT 2334, PDT 2335, PDT 2336 | от 0 до 60 кПа | VE4003S2B2 Госреестр № 49338-12, Y= ± 0,1 % | ±0,3 % (y) | |
| PDT216/1, PDT216/2 | от 0 до 0,6 кПа | ±0,3 % (y) | ||
| ИК температуры | ||||
| TT4111, TT4113, TT3120, TT3106, TT3111, TT3108, TT1150. | от 0 до 100 °C | ±1,2 оС (Д) | ||
| TT3101, TT3103, TT3104, , TT3113. | от 0 до 150 °C | Термопреобразователь сопротивления TR88, Госреестр № 49519-12, Д= ±(0,3+0,005 |t|) оС | ±1,6 оС (Д) | |
| TT3119, TT3410 | от 0 до 250 °C | ±2,3 оС (Д) | ||
| TT4112 | от 0 до 300 °C | Преобразователь измерительный ТМТ 182, Госреестр № 39840-08, Д= ±0,2 оС | KFD2-STC4-Ex2 Госреестр № 22153-08, | ±2,6 оС (Д) |
| TT4115 | от 0 до 350 °C | Y= ± 0,1 %; | ±3,0 оС (Д) | |
| TT4114 | от 0 до 400 °C | VE4003S2B2 Госреестр № 49338-12, | ±3,3 оС (Д) | |
| TT3115A, TT3115B, TT3116A, TT3116B | от минус 50 до 100 °C | Преобразователь термоэлектрический TSC310, Госреестр № 49520-12, Д= ± 2,5 оС Преобразователь измерительный ТМТ 182, Госреестр № 39840-08, Д= ±0,2 оС | Y= ± 0,1 % | ±3 оС (Д) |
| TT4101, TT4102, TT4103, TT4104, TT4105, TT4106, TT4107, TT4108, TT4109, TT4110, TT3121A, TT3121B, TT3105A, TT3105B, TT3107A, TT3107B, TT3109A, TT3109B. | от 0 до 100 °C | ±3 оС (Д) | ||
| 1 | 2 | 3 | 4 | 5 |
| ТТ 1104, TT2145, ТТ 1105,ТТ 1110, ТТ 1111, TT1112, TT1130 | от 0 до 60 °C | Термопреобразователь сопротивления TR10, Госреестр № 49519-12, Д= ±(0,3+0,005 |t|) оС | KFD2-STC4-Ex2 Госреестр № 22153-08, у- ± 0,1 %; VE4003S2B2 Госреестр № 49338-12, у- ± 0,1 % | ±1 оС (Д) |
| TT1182 | от 0 до 120 °C | ±1,2 оС (Д) | ||
| TT1113, TT1136, TT1138, TT1137, TT1135, TT1139, TT1145, TT1185 , TT1180, TT1192 | от 0 до 150 °C | Термопреобразователь сопротивления TR10, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,5 оС (Д) | |
| TT1183 | от 0 до 250 °C | Термопреобразователь сопротивления TR10, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±2,1 оС (Д) | |
| TT1188, TT1187, TT1148 | от 0 до 200 °C | ±2,0 оС (Д) | ||
| TT1186, TT1184, TT1189, TT1190 | от 0 до 300 °C | ±2,5 оС (Д) | ||
| TT 101, TT 102/1, TT 102/2, TT 102/3, TT 102/4 | от 0 до 350 °C | ±2,8 оС (Д) | ||
| TT 103/1, TT 103/2, TT103/3, TT 103/4, TT 104, TT 105/1, TT 105/2 | от 0 до 450 °C | Термопреобразователь сопротивления TR10, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±3,5 оС (Д) | |
| TT 106, TT 107/1, TT 107/2 | от 0 до 1000 °C | ±7,5 оС (Д) | ||
| TT 108, TT 109 | от 0 до 600 °C | ±4,5 оС (Д) | ||
| TT 110, TT1147 | от 0 до 300 °C | Термопреобразователь сопротивления TR10, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±2,5 оС (Д) | |
| TT 111, TT 112 | от минус 20 до 120 °C | ±1,3 оС (Д) | ||
| TT 113, TT 114 | от минус 20 до 400 °C | ±3,3 оС (Д) |
| 1 | 2 | 3 | 4 | 5 |
| TT1122, TT1127, TT1150, TT1151, TT1153, TT1154, TT2103, TT2106, TT1152, TT2110, TT2113, TT2117, TT2122, TT2127, TT2132, TT2151, TT2152, TT2153, TT2154, TT2133, TT2134 | от 0 до 100 °C | Термопреобразователь сопротивления TR10, Госреестр № 49519-12, А= ±(0,3+0,005|t|) оС | KFD2-STC4-Ex2 Госреестр № 22153-08, Y= ± 0,1 %; VE4003S2B2 Госреестр № 49338-12, Y= ± 0,1 % | ±1 оС (А) |
| ТТ124, ТТ125 | от 0 до 450 °C | ±3,5 оС (А) | ||
| TT1115 | от 0 до 400 °C | Термопреобразователь сопротивления TR61, Госреестр № 49519-12, А= ±(0,3+0,005|t|) оС | ±3,1 оС (А) | |
| TT4116 | от 0 до 350 °C | ±2,8 оС (А) | ||
| ИК расхода | ||||
| FT4301 | от 260 до 4000 м3/ч | Расходомер вихревой Prowirl 72F1F, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | KFD2-STC4-Ex2 Госреестр № 22153-08, Y= ± 0,1 %; VE4003S2B2 Госреестр № 49338-12, Y= ± 0,1 % | см. примечание 2 |
| FT4302 | от 600 до 1600 м3/ч | |||
| FT3401, FT3402, FT3406 | от 9 до 40 м /ч | Расходомер вихревой Prowirl 72F40, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT3407 | от 9 до 65 м /ч | Расходомер вихревой Prowirl 72F80, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT3412 | от 1 до 12 м /ч | Расходомер вихревой Prowirl 72F25, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| 1 | 2 | 3 | 4 | 5 |
| FT3405 | от 0,1 до 0,5 м /ч | Расходомер массовый Promass 80F08, Госреестр № 15201-11, 5= ± 0,35 % (газ, пар), ± 0,15 % (жидкость) | KFD2-STC4-Ex2 Госреестр № 22153-08, у= ± 0,1 %; VE4003S2B2 Госреестр № 49338-12, Y= ± 0,1 % | см. примечание 2 |
| FIRSA-301/1, FIRSA-302/1, FIRSA-303/1, FIRSA-304/1, FIRCA-301/2, FIRCA-302/2, FIRCA-303/2, FIRCA-304/2 | от 18 до 150м3/ч | Расходомер вихревой Prowirl 72F1H, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FIR-305 | от 323 до 2500 м3/ч | Расходомер вихревой Prowirl 72F1H, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT-306 | от 82 до 1400 м3/ч | Расходомер вихревой Prowirl 72F1H, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT1405 | от 500 до 2500 м3/ч | Расходомер вихревой Prowirl 72F3H, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT1410 | от 50 до 160 м3/ч | Расходомер вихревой Prowirl 72F1H, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT1411 | от 21 до 63 м3/ч | Расходомер вихревой Prowirl 72F80, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT1412 | 3 от 55 до 160 м /ч | Расходомер вихревой Prowirl 72F1H, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT1413 | от 100 до 250 м3/ч | Расходомер вихревой Prowirl 72F1F, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 |
| 1 | 2 | 3 | 4 | 5 |
| FT1415 | от 58 до 1100 м3/ч | Расходомер вихревой Prowirl 72F50, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | KFD2-STC4-Ex2 Госреестр № 22153-08, Y= ± 0,1 %; VE4003S2B2 Госреестр № 49338-12, Y= ± 0,1 % | см. примечание 2 |
| FT1428, FT1429 | от 110 до 250 м3/ч | Расходомер ультразвуковой Prosonic Flow 92F1F Inline, Госреестр № 29674-12, 5= ± 0,5 % | см. примечание 2 | |
| FT1430 | от 220 до 630 м3/ч | Расходомер ультразвуковой Prosonic Flow 92F1F Inline, Госреестр № 29674-12, 5= ± 0,5 % | см. примечание 2 | |
| FT1440 | от 40 до 125 м3/ч | Расходомер ультразвуковой Prosonic Flow 92F1F Inline, Госреестр № 29674-12, 5= ± 0,5 % | см. примечание 2 | |
| FT1441 | от 16 до 63 м /ч | Расходомер ультразвуковой Prosonic Flow 92F1H, Госреестр № 29674-12, 5= ± 0,5 % | см. примечание 2 | |
| FT1445 | от 110 до 630 м3/ч | Расходомер ультразвуковой Prosonic Flow 92F1F Inline, Госреестр № 29674-12, 5= ± 0,5 % | см. примечание 2 | |
| FT1446, FT1447 | от 127 до 250 м3/ч | Расходомер вихревой Prowirl 72F50, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT1450 | от 23 до 63 м3/ч | Расходомер ультразвуковой Prosonic Flow 92F1F Inline, Госреестр № 29674-12, 5= ± 0,5 % | см. примечание 2 | |
| FT1451 | от 49 до 150м3/ч | Расходомер ультразвуковой Prosonic Flow 92F1F Inline, Госреестр № 29674-12, 5= ± 0,5 % | см. примечание 2 | |
| FT1455 | от 19 до 75 м3/ч | Расходомер вихревой Prowirl 72F80, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 |
| 1 | 2 | 3 | 4 | 5 |
| FT1456 | от 65 до 200 м3/ч | Расходомер вихревой Prowirl 72F1H, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT1457 | от 67 до 250 м3/ч | Расходомер вихревой Prowirl 72F50, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT1458 | от 1580 до 2905 м3/ч | Расходомер Deltatop D062C2H, Госреестр № 29675-08, 5= ± 1,7 % | см. примечание 2 | |
| FT1460 | от 30 до 100 м3/ч | Расходомер вихревой Prowirl 72F1H, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | KFD2-STC4-Ex2 | см. примечание 2 |
| FT1461 | от 160 до 300 кг/ч | Расходомер Deltatop DO62C50, Госреестр № 29675-08, 5= ± 1,7 % | Госреестр № 22153-08, Y= ± 0,1 %; | см. примечание 2 |
| FT1462 | от 124 до 230 кг/ч | Расходомер Deltatop DO62C50, Госреестр № 29675-08, 5= ± 1,7 % | VE4003S2B2 | см. примечание 2 |
| FT1463 | от 330 до 605 кг/ч | Расходомер Deltatop DO62C80, Госреестр № 29675-08, 5= ± 1,7 % | Госреестр № 49338-12, Y= ± 0,1 % | см. примечание 2 |
| FT2405A | от 12 до 50 м3/ч | Расходомер Deltatop DO62C50, Госреестр № 29675-08, 5= ± 1,7 % | см. примечание 2 | |
| FT2405B | от 41 до 100 м3/ч | Расходомер Deltatop DO62C80, Госреестр № 29675-08, 5= ± 1,7 % | см. примечание 2 | |
| FT2407A | от 53 до 160 м3/ч | Расходомер вихревой Prowirl 72F50, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT2407B | от 26,5 до 63 м3/ч | Расходомер вихревой Prowirl 72F80, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 |
| 1 | 2 | 3 | 4 | 5 |
| ИК уровня | ||||
| LT3502 | от 0 до 100 % (0 - 2000 мм) | Микроимпульсный уровнемер Levelflex FMP55, Госреестр № 47249-11, Д= ±2 мм | KFD2-STC4-Ex2 Госреестр № 22153-08, Y= ± 0,1 %; VE4003S2B2 Госреестр № 49338-12, Y= ± 0,1 % | ±0,3 % (Д); ±6 мм (Д) |
| LT3508A, LT3508B | от 0 до 100 % (0 - 600 мм) | Микроимпульсный уровнемер Levelflex FMP55, Госреестр № 47249-11, Д= ±2 мм | ±0,54 % (Д); ±3,2 мм (Д) | |
| LT4403 | от 0 до 100 % (0 - 1800 мм) | Микроимпульсный уровнемер Levelflex FMP51, Госреестр № 47249-11, Д= ±2 мм | ±0,32 % (Д); ±5,6 мм (Д) | |
| LT1515A, LT1515B, LT1545A, LT1545B, LT4404, LT4406 | от 0 до 100 % (0 - 1500 мм) | Микроимпульсный уровнемер Levelflex FMP51, Госреестр № 47249-11, Д= ±2 мм | ±0,34 % (Д); ±5 мм (Д) | |
| LT4405 | от 0 до 100 % (0 - 1200мм) | Микроимпульсный уровнемер Levelflex FMP51, Госреестр № 47249-11, Д= ±2 мм | ±0,37 % (Д); ±4,4 мм (д) | |
| LT4402 | от 0 до 100 % (0 - 4800 мм) | Микроимпульсный уровнемер Levelflex FMP52, Госреестр № 47249-11, Д= ±2 мм | ±0,25 % (Д); ±11,6 мм (Д) | |
| LT3512A, LT3512B | от 0 до 100 % (0 - 3200 мм) | Микроимпульсный уровнемер Levelflex FMP54, Госреестр № 47249-11, Д= ±2 мм | ±0,27 % (Д); ±8,4 мм (Д) | |
| LT3513A, LT3513B | от 0 до 100 % (0 - 3500 мм) | Микроимпульсный уровнемер Levelflex FMP54, Госреестр № 47249-11, Д= ±2 мм | ±0,26 % (Д); ±9 мм (Д) | |
| LT1516A, LT1516B, LT1546A, LT1546B | от 0 до 100 % (0 - 500 мм) | Микроимпульсный уровнемер Levelflex FMP40, Госреестр № 47249-11, Д= ±2 мм | ±0,6 % (Д); ±3 мм (Д) | |
| LT2516A, LT2516B | от 0 до 100 % (0 - 450 мм) | Микроимпульсный уровнемер Levelflex FMP40, Госреестр № 47249-11, Д= ±2 мм | ±0,65 % (Д); ±2,9 мм (Д) | |
| LT1540B | от 0 до 100 % (0 - 1000 мм) | Микроимпульсный уровнемер Levelflex FMP40, Госреестр № 47249-11, Д= ±2 мм | ±0,4 % (Д); ±4 мм (Д) | |
| LT1541B | от 0 до 100 % (0 - 950 мм) | Микроимпульсный уровнемер Levelflex FMP40, Госреестр № 47249-11, Д= ±2 мм | ±0,42 % (Д); ±3,9 мм (Д) | |
| 1 | 2 | 3 | 4 | 5 |
| LT1542B | от 0 до 100 % (0 - 1200 мм) | Микроимпульсный уровнемер Levelflex FMP40, Госреестр № 47249-11, А= ±2 мм | KFD2-STC4-Ex2 Госреестр № 22153-08, Y= ± 0,1 %; VE4003S2B2 Госреестр № 49338-12, Y= ± 0,1 % | ±0,37 % (А); ±4,4 мм (А) |
| LT1543B | от 0 до 100 % (0 - 1350 мм) | Микроимпульсный уровнемер Levelflex FMP40, Госреестр № 47249-11, А= ±2 мм | ±0,35 % (А); ±4,7 мм (А) | |
| LT2517A, LT2517B | от 0 до 100 % (0 - 450 мм) | Микроимпульсный уровнемер Levelflex FMP40, Госреестр № 47249-11, А= ±2 мм | ±0,65 % (А); ±2,9 мм (А) | |
| LT1501B, LT1502 | от 0 до 100 % (0 -1600 мм) | Микроимпульсный уровнемер Levelflex M FMP40, Госреестр № 47249-11, А= ±2 мм | ±0,33 % (А); ±5,2 мм (А) | |
| LT2515A, LT2515B | от 0 до 100 % (0 - 4400 мм) | Микроимпульсный уровнемер Levelflex M FMP40, Госреестр № 47249-11, А= ±2 мм | ±0,25 % (А); ±10,8 мм (А) | |
| LT1556A, LT1556B | от 0 до 100 % (0 - 1500 мм) | Микроимпульсный уровнемер Levelflex M FMP40, Госреестр № 47249-11, А= ±2 мм | ±0,34 % (А); ±5 мм (А) | |
| ИК газового анализа | ||||
| QIR 401 | от 0 до 15 % | Газоанализатор кислорода OXITEC 5000, измерительный зонд KEX5001, Госреестр № 28385-11, А= ±0,3 % | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B2 Госреестр № 49338-12, Y= ± 0,1 % | ±0,4 % (А) |
| QIR 402 | от 0 до 2000 млн-1 | Газоанализатор кислорода и оксида углерода COMTEC 6000, измерительный зонд KEX6001, Госреестр № 49127-12, Y= ±25 % (для оксида углерода) | ±26 (Y) | |
| 1 | 2 | 3 | 4 | 5 |
| MT1711, MT1712 | от 0 до 1,0 % | Влагомер нефти AGAR серия 0W302/0-1%/316SST/3”-300# RF/ST/24VDC, Госреестр № 43524-09, Д- ±0,05 % | HiD2030SK Госреестр № 18792-04, у- ± 0,1 %; VE4003S2B2 Госреестр № 49338-12, Y- ± 0,1 % | 0,06 % (Д) |
| QT 1701, QT 1702 | от 2 до 12 pH | рН-метр модели СРМ 153, рН-электрод CPS11D Memosens, Госреестр № 28379-10, Д- ±0,1 | 0,2 (Д) | |
| QT 2801, QT 2802, QT 2803, QT 2804, QT 2805, QT 2806, QT 2807, QT 2808, QT 2809, QT 2810, QT 2811, QT 2812, QT 2813, QT 2814, QT 2815, QT 2816, QT 2817, QT 2818, QT 2819, QT 2820, QT 2821, QT 2822, QT 2823, QT 2824, QT 2825, QT 2826, QT 2827, QT 2828, QT 2829, QT2830, QT3801, QT3802, QT3803, QT3804, QT3805, QT3806, QT3807, QT3808, QT3809, QT3810, QT3811, QT3812, QT3813, QT3814, QT3815, QT3816, QT3817, QT-403.1, QT-403.2, QT-403.3, QT-403.4 | от 0 до 100% НКПР (нижний концентрационный предел распространения пламени) | Датчик оптический инфракрасный Drager модели Polytron IR исполнение 334, Госреестр № 46044-10, Д- ±5 % (от 0 до 50 %); 5- ±10 % (св. 50 до 100 %) | 6 % (Д, в диап. от 0 до 50 %); 11 % (5, в диап. св. 50 до 100 %) | |
| ИК вывода аналоговых сигналов управления | ||||
| - | Модуль аналогового вывода VE4005S2B2, Госреестр № 49338-12, выходной сигнал от 4 до 20 мА, у- ± 0,25 % | ±0,25 (у) | ||
Примечания к таблице 2:
1 В таблице 2 погрешность преобразования сигналов термопар приведена с учетом погрешности каналов компенсации температуры холодного спая. Пределы допускаемой основной погрешности ИК температуры приведены для верхнего значения диапазона измерений.
где 8дат - предел основной относительной погрешности расходомера; g1 -предел основной приведенной погрешности вторичной части ИК, %;
Kmax - разница между верхним и нижнем значениями диапазона измерения расхода;
K - измеренное значение расхода.
3 Допускается применение первичных измерительных преобразователей аналогичных типов, прошедших испытания в целях утверждения типа с аналогичными или лучшими техническими и метрологическими характеристиками.
4 Для расчёта погрешности ИК в рабочих условиях применения:
- приводят форму представления основных и дополнительных погрешностей измерительных компонентов к единому виду (приведенная, относительная, абсолютная);
- для каждого измерительного компонента из состава ИК рассчитывают предел допускаемых значений погрешности в фактических условиях путем учета основной и дополнительных погрешностей от влияющих факторов на момент расчёта.
Предел допускаемых значений погрешности Дси измерительного компонента в фактических условиях эксплуатации вычисляют по формуле:
i=1...n
где До - предел допускаемых значений основной погрешности измерительного компонента;
Di - предел допускаемой дополнительной погрешности измерительного компонента от
i-го влияющего фактора в реальных условиях применения при общем числе n учитываемых влияющих факторов.
Условия применения измерительных компонентов и влияющие факторы определяются их технической документацией.
Для ИК АСУ ТП, содержащих несколько измерительных компонентов (первичный преобразователь (датчик) - Дси1, преобразователь измерительный - Дси2 и модуль аналогового ввода/вывода - Дсиз), предел допускаемых значений погрешности Дик= Дси1 +Дси2 +Дси3.
Рабочие условия применения измерительных компонентов АСУ ТП определяются их технической документацией. Рабочие условия температуры окружающей среды измерительных компонентов АСУ ТП и пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающей среды от нормальных условий (25 ± 5°С) приведены в таблице 3.
Для АРМ оператора:
- температура окружающего воздуха в помещении контроллерной, °С
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
| Компоненты системы | Диапазон температур окружающего воздуха | Температ. коэф. |
| Преобразователь давления измерительный Cerabar S PMP71 | -40...+85 оС | ±0,01+0,1-TD/ 10 оС |
| Преобразователь давления измерительный Deltabar S PMD75 | -40...+85 оС | ±0,05 %+0,08-TD/ 10 оС |
| Преобразователь термоэлектрический TSC310 | -50...+80 оС | - |
| Термопреобразователь сопротивления TR10, TR61, TR88 | -20...+70 оС | - |
| Преобразователь измерительный ТМТ 182 | -40...+85 оС | - |
| Расходомер массовый Promass 80F08 | -40...+60 оС | |
| Расходомер ультразвуковой Prosonic Flow | -40...+80 оС | - |
| Расходомер Deltatop | -40...+85 оС | - |
| Расходомер вихревой Prowirl | -40...+70 оС | - |
| Микроимпульсный уровнемер Levelflex FMP51 | -40...+80 оС | ±0,6 мм/ 10 оС |
| Датчик оптический инфракрасный Drager модели Polytron 2IR | -60...+65 оС | - |
| Газоанализатор кислорода OXITEC 5000 | -20...+55 оС | ±0,5 %/ 10 оС |
| Газоанализатор кислорода и оксида углерода COMTEC 6000 | -20...+55 оС | ±0,5 %/ 10 оС |
| Влагомер нефти AGAR | -40...+60 оС | - |
| pH-метр модели СPM | -20...+60 оС | ±0,06 %/ 10 оС |
| Преобразователь измерительный KFD2-STC4-Ex2 | -20...+60 оС | ± 20 млн-1/ оС |
| Измерительный преобразователь HiD2030SK | 0...+60 оС | ± 0,01 %/ оС |
| Модуль аналогового ввода VE4003S2B2 | -40...+70 оС | - |
| Модуль аналогового вывода VE4005S2B2 | -40...+70 оС | - |
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность согласно паспорту ПГМВ.401250.088-ПС «Автоматизированная система управления технологическим процессом установки СПГК ООО «Афипский НПЗ».
осуществляется в соответствии с документом МП 57384-14 «Система автоматизированная управления технологическим процессом установки СПГК ООО «Афипский НПЗ». Методика поверки», утвержденным ФГУП ВНИИМС 01.04.2014 г.
Перечень основного оборудования для поверки:
1 Калибратор Yokogawa CA51/71
| Параметр | Диапазон воспроизведений | Погрешность воспроизведений |
| Постоянное напряжение | 0 - 11 В | ± (0,02% + 1 мВ) |
| Постоянный ток | ± 24 мА | ± (0,025% + 4 мкА) |
| Сопротивление | 0 - 400 Ом | ± (0,025% + 0,1 Ом) |
| Частота, импульсы | 1 - 500 Гц | ±0,2 Гц |
Методика измерений приведена в документе «Система автоматизированная управления технологическим процессом установки СПГК ООО «Афипский НПЗ». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системе автоматизированной управления технологическим процессом установки СПГК ООО «Афипский НПЗ»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
