| Номер в госреестре | 57385-14 |
| Наименование СИ | Система автоматизированная управления технологическим процессом установки 22/4 ООО "Афипский НПЗ" |
| Изготовитель | ЗАО "Приз", г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Система автоматизированная управления технологическим процессом установки 22/4 ООО «Афипский НПЗ» (далее- АСУ ТП) предназначена для измерения, регистрации и обработки электрических сигналов от первичных измерительных преобразователей и формирования сигналов управления техническими средствами и оборудованием установки 22/4 ООО «Афипский НПЗ».

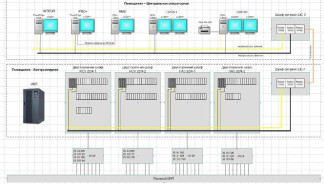

Структура АСУ ТП состоит из трех системных уровней (см. рис. 1):
- нижний уровень автоматизации. Уровень контрольно-измерительных приборов (КИП). Приборы, исполнительные механизмы, приводы и полевые устройства. На этом уровне находятся компоненты полевых устройств, подключаемых к следующему уровню автоматизации посредством стандартных полевых протоколов обмена , нормированных токовых сигналов;
- средний уровень автоматизации. Уровень сбора информации и управления процессом. Включает в себя интерфейсы полевых устройств, модули ввода-вывода, связующие устройства, контроллеры;
- верхний уровень автоматизации. Уровень оперативного управления установки. Программные продукты и выделенные компьютеры, которые обеспечивают диспетчеризацию и контроль работы системы.
АСУ ТП установки 22/4 выполняет следующие функции:
- автоматизированный сбор и первичную обработку технологической информации;
- автоматический контроль состояния технологического процесса, предупредительную сигнализацию при выходе технологических показаний за установленные границы;
- автоматический перевод блоков установки в безопасное состояние по установленным алгоритмам при достижении контролируемыми параметрами участвующими в логике аварийного останова аварийных значений;
- управление технологическим процессом в реальном масштабе времени;
- представление информации в удобном для восприятия и анализа виде на цветных графических операторских станциях в виде графиков, мнемосхем, таблиц и т. д.;
- автоматическую обработку, регистрацию и хранение поступающей производственной информации, вычисление усредненных, интегральных и удельных показателей;
- автоматическое формирование отчетов и рабочих (режимных) листов по утвержденной форме за определенный период времени, и вывод их на печать по расписанию и по требованию;
- контроль над работоспособным состоянием средств системы (датчики открытия двери шкафов и т.п.);
- подготовку исходных данных для расчета материальных и энергетических балансов по производству, расчетов расходных норм по сырью, реагентам, энергетике;
- защиту баз данных и программного обеспечения от несанкционированного доступа;
- диагностику и выдачу сообщений по отказам всех элементов комплекса технических средств с точностью до модуля;
- автоматический сбор аналоговой и дискретной информации от датчиков технологических параметров, датчиков состояния исполнительных механизмов, датчиков довзрывоопасных концентраций паров углеводородов, предельно допустимых концентраций газов, блокирующих работу системы;
- выделение достоверной входной информации (проверка команд оператора на допустимость исполнения, более высокий приоритет выполнения автоматических команд над командами оператора при достижении контролируемых параметров предупредительных и предава-рийных границ);
- анализ и логическую обработку входной информации, включая анализ состояния сигналов относительно аварийных уровней, фильтрация кратковременных превышений аварийных уровней для исключения ложных срабатываний системы;
- автоматическую выдачу сигналов двухпозиционного управления на исполнительные механизмы;
- удержание исполнительных механизмов до ликвидации аварийного состояния;
- дистанционное управление исполнительными механизмами при условии санкционированного доступа;
- определение и отображение первопричины срабатывания системы защиты и останова технологического процесса.
Все метрологически значимые вычисления выполняются ПО измерительных компонентов комплекса Delta V, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО. ПО, входящее в состав первого и второго уровня ПТК, приведено в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Системное ПО DeltaV | Delta V | v.11.3 | 34897578 | CRC32 |
| Прикладное ПО | Проект «DB» | v.1.0 |
В состав ПО ПЛК входит рабочая копия конфигурации оборудования ввода/вывода, программные модули первичной обработки информационных каналов, программные модули управления исполнительными устройствами и программные модули ПАЗ.
Программное обеспечение Delta V позволяет выполнять: конфигурирование и настройку параметров модулей ПЛК, параметров связи; установку парольной защиты от несанкционированного доступа.
Основной задачей прикладного ПО «DPB» является сбор данных с полевых датчиков, обработка данных в соответствии с выбранным алгоритмом и выдача управляющих воздействий на исполнительные механизмы, также прикладное ПО обеспечивает связь с внешней сетью.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Таблица 2 - Метрологические характеристики И | П Т о < К | |||
| Канал измерения (позиция) | Диапазон измерений | Первичный преобразователь | Вторичная часть ИК системы: измерительный преобразователь; модуль аналогового ввода | Пределы допускаемой основной погрешности |
| Пределы допускаемой основной относительной (5)/ абсолютной (А)/ приведённой (у) погрешности от диапазона, % | ||||
| 1 | 2 | 3 | 4 | 5 |
| ИК давления | ||||
| PT2009, PT2011, PT326, PT336, PT339, PT340, PT359, PT360, PT376, PT2002, PT341 (PT2043) | от 0 до 2,5 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1SB1RDAAU), Госреестр № 41560-09, у = ± 0,075 % | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12 Y= ± 0,2 % | ±0,4 % (у) |
| PT2001, PT2003 | от 0 до 1,6 МПа | ±0,4 % (у) | ||
| PT2004, PT2019, PT369, PT375, PT378, PT379, PT2018, PT351, PT370.1, PT370.2, PT384 | от 0 до 1 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1PB1RDAAU), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PT2005, PT2006, PT2025, PT2048, PT2050 | от 0 до 0,16 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1KB1RDAAU), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PT2026, PT2010, PT349, PT350, PT366, PT374 | от 0 до 0,6 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1PB1RDAAU), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| 1 | 2 | 3 | 4 | 5 |
| PT2014, PT2015, PT2017, PT2024, PT325, PT352, PT377 | от 0 до 1,6 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1SB1RDAAU), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PT2016, PT357 | от 0 до 0,4 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1PB1RDAAU), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PT355 | от 0 до 0,6 МПа | ±0,4 % (у) | ||
| PDT358 | от 0 до 0,25 МПа | Преобразователь давления измерительный Deltabar S PMD75 (PMD75-1AA7HB12CAA), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PDT2020 | от 0 до 0,16 Мпа | ±0,4 % (у) | ||
| PDT2021 | от 0 до 0,06 МПа | Преобразователь давления измерительный Deltabar S PMD75 (PMD75 до 1AA7HB12CAA), Госреестр № 41560-09, у = ± 0,075 % | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 | ±0,4 % (у) |
| PT331 | от 0 до 2,5 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1SB1RDAAU), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PT344, PT2047 | от 0 до 0,1 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1HB1RDAAU), Госреестр № 41560-09, у = ± 0,075 % | Госреестр № 49338-12, Y= ± 0,2 % | ±0,4 % (у) |
| PT2049, PT335 | от 0 до 0,25 МПа | Преобразователь давления измерительный | ±0,4 % (у) | |
| PT356 | от 0 до 0,35 МПа | Cerabar S PMP71 (PMP71-1AA1MB1RDAAU), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PT365A, PT365B | от 0 до 0,16 Мпа | ±0,4 % (у) | ||
| PT361.1, PT361.2, PT361.3, PT361.4 | от 0 до 0,6 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1SB1RDAAU+Z1), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PT367, PT368 | от 0 до 2,5 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1SB1RDAAU), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) |
| 1 | 2 | 3 | 4 | 5 |
| PT371.1, PT371.2 | от 0 до 0,4 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1SB1RDAAU+Z1), Госреестр № 41560-09, у = ± 0,075 % | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | ±0,4 % (у) |
| PT371.3, PT371.4 | от 0 до 1 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1SB1RDAAU+Z1), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PT363, PT372 | от 0 до 0,1 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1HB1RDAAU+Z1), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PT362, PT373 | от 0 до 0,4 МПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1MB1RDAAU+Z1), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PT8365.1, PT8365.2, PT8381.1, PT8381.2 | от 0 до 220 КПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1KB1RDAAU+Z1), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PT8380.1, PT8380.2, PT8380.3, PT8380.4, PT8364.1, PT8364.2, PT8364.3, PT8364.4 | от 0 до 400 КПа | Преобразователь давления измерительный Cerabar S PMP71 (PMP71-1AA1MB1RDAAU+Z1), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| PT8374.1, PT8374.2, PT8375.1, PT8375.2, PT8366.1, PT8366.2, PT8385.1, PT8385.2, PT8386.1, PT8386.2, PT8384.1, PT8384.2 | от минус 500 Па доо 60 Па | Преобразователь давления измерительный Deltabar S PMD75 (PMD75-1AJ2BB12BAU+Z1), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) |
| 1 | 2 | 3 | 4 | 5 |
| PT8378, PT8379, PT8387, PT8388 | от минус 500 Па доо 60 Па | Преобразователь давления измерительный Deltabar S PMD75 (PMD75-1AJ2BB12BAU+Z1), Госреестр № 41560-09, у = ± 0,075 % | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | ±0,4 % (у) |
| PT8376.1, PT8376.2, PT8377.1, PT8377.2, PT8382.1, PT8382.2, PT8383.1, PT8383.2 | от минус 500 Па доо 60 Па | Преобразователь давления измерительный Deltabar S PMD75 (PMD75-1AJ2BB12BAU+Z1), Госреестр № 41560-09, у = ± 0,075 % | ±0,4 % (у) | |
| ИК температуры | ||||
| TT274 | от минус 50 до 100 °С | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | ±1,5 °С (Д) |
| TT1095, TT1008 | от 0 до 100 °С | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,1 °С (Д) | |
| TT1004 | от 0 до 150 °С | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,5 °С (Д) | |
| TT265, TT275, TT282, TT283, TT284, TT285, TT1035, TT1038, TT1039, TT1040, TT1116 | от 0 до 100 °С | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,1 °С (Д) | |
| TT207 | от 0 до 300 °С | Термопреобразователь сопротивления TR88 TR88-GB3D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±3,0 °С (Д) | |
| 1 | 2 | 3 | 4 | 5 |
| TT112, TT204, TT250, TT258, TT259, TT260, TT264, TT1033, TT1034, TT1036, TT1037, TT1115 | от 0 до 100 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | ±1,1 °C (Д) |
| TT1117 | от 0 до 150 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,5 °C (Д) | |
| TT228 | от 0 до 250 °C | Термопреобразователь сопротивления TR88 TR88-GB3D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±2,5 °C (Д) | |
| TT279 | от 0 до 300 °C | Термопреобразователь сопротивления TR88 TR88-GB3D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±3,0 °C (Д) | |
| TT252, TT253 | от 0 до 350 °C | Термопреобразователь сопротивления TR88 TR88-GB3D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±3,1 °C (Д) | |
| TT268, TT269 | от 0 до 400 °C | Термопреобразователь сопротивления TR88 TR88-GB3D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±3,5 °C (Д) | |
| TT271 | от 0 до 450 °C | Термопреобразователь сопротивления TR88 TR88-GB5D1X2HT000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±4,0 °C (Д) | |
| TT163.1, TT163.2, TT164.2, TT270.3, TT270.4, TT255.1, TT255.2, TT255.3, TT255.4, TT272.1, TT272.2 | от 0 до 500 °C | Преобразователь термоэлектрический TC88 TC88-GB5D3X3HE100 J (ХА) Госреестр № 49520-12, Д= ± 2,5 оС, Д= ±(0,0075 t) оС | ±5,3 °C (Д) | |
| TT218, TT219, TT220 , TT229, TT261 | от 0 до 100 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,1 °C (Д) |
| 1 | 2 | 3 | 4 | 5 |
| TT202, TT203, TT230, TT262, TT263, TT1013, TT1114 | от 0 до 150 °С | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | ±1,5 °С (Д) |
| TT221, TT222, TT232, TT248, TT251, TT1003, TT1005, TT1011, TT1113 | от 0 до 200 °С | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±2,0 °С (Д) | |
| TT240, TT241, TT242, TT247, TT1002, TT1006 | от 0 до 250 °С | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±2,5 °С (Д) | |
| TT233, TT244 | от 0 до 300 °С | Термопреобразователь сопротивления TR88 TR88-GB3D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±3,0 °С (Д) | |
| TT243, TT246 | от 0 до 350 °С | Термопреобразователь сопротивления TR88 TR88-GB3D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±3,1 °С (Д) | |
| TT164.1 | от 0 до 500 °С | Преобразователь термоэлектрический TC88 TC88-GB5D3X3HE100 J (ХА) Госреестр № 49520-12, Д= ±(0,0075 t) оС | ±5,3 °С (Д) | |
| TT120, TT201 | от 0 до 150 °С | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) | ±1,5 °С (Д) | |
| TT235 | от 0 до 250 °С | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±2,5 °С (Д) | |
| TT231 TT236, TT238 | от 0 до 350 °С | Термопреобразователь сопротивления TR88 TR88-GB3D1X2HT000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±3,1 °С (Д) |
| 1 | 2 | 3 | 4 | 5 |
| TT237 | от 0 до 400 °C | Термопреобразователь сопротивления TR88 TR88-GB5D1X2HT000, Госреестр № 49519-12, А= ±(0,3+0,005|t|) оС | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | ±3,5 °C (А) |
| TT245 | от 0 до 400 °C | Термопреобразователь сопротивления TR88 TR88-GB5D1X2HT000, Госреестр № 49519-12, А= ±(0,3+0,005|t|) оС | ±3,5 °C (А) | |
| TT170 | от 0 до 100 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, А= ±(0,3+0,005|t|) оС | ±1,1 °C (А) | |
| TT234, TT1001 | от 0 до 200 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, А= ±(0,3+0,005|t|) оС | ±2,0 °C (А) | |
| TT249, TT1054 | от 0 до 150 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, А= ±(0,3+0,005|t|) оС | ±1,5 °C (А) | |
| TT217 | от 0 до 350 °C | Термопреобразователь сопротивления TR88 TR88-GB3D1X2HT000, Госреестр № 49519-12, А= ±(0,3+0,005|t|) оС | ±3,1 °C (А) | |
| TT151 | от 0 до 450 °C | Термопреобразователь сопротивления TR88 TR88-GB5D1X2HT000, Госреестр № 49519-12, А= ±(0,3+0,005|t|) оС | ±4,0 °C (А) | |
| TT1055 | от 0 до 150 | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, А= ±(0,3+0,005|t|) оС | ±1,5 °C (А) | |
| TT267 | от 0 до 100 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, А= ±(0,3+0,005|t|) оС | ±1,1 °C (А) | |
| TT212 | от 0 до 400 °C | Термопреобразователь сопротивления TR88 TR88-GB5D1X2HT000, Госреестр № 49519-12, А= ±(0,3+0,005|t|) оС | ±3,5 °C (А) |
| 1 | 2 | 3 | 4 | 5 |
| TT266 | от 0 до 100 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | ±1,1 °C (Д) |
| TT278 | от 0 до 150 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,5 °C (Д) | |
| TT209 | от 0 до 300 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±3,0 °C (Д) | |
| TT214, TT1030 | от 0 до 400 °C | Термопреобразователь сопротивления TR88 TR88-GB2D1X2HT000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±3,5 °C (Д) | |
| TT1067 | от 0 до 150 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,5 °C (Д) | |
| TT1009, TT1010 | от 0 до 200 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±2,0 °C (Д) | |
| TT1014 | от 0 до 150 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,5 °C (Д) | |
| TT213 | от 0 до 400 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2HT000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±3,5 °C (Д) | |
| TE1044A, TE1044B, TE1048A, TE1048B, TE179A, TE179B, TE180A, TE180B, TE181A, TE181B, TE182A, TE182B TE183A, TE183B, TE1015 | от 0 до 150 °C | Преобразователь термоэлектрический TSC310 TSC310-BQXK158A J (ХА) Госреестр № 49520-12, Д= ± 2,5 оС | ±3,0 °C (Д) |
| 1 | 2 | 3 | 4 | 5 |
| TE276, TE277, TE280, TE281 | от 0 до 150 °C | Термопреобразователь сопротивления TST310 TST310-B8A9Y9A8E1G Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | ±1,5 °C (Д) |
| TT8257-1, TT8257-2, TT8257-3, TT8258-1, TT8258-2, TT8258-3, TT8274-1, TT8274-2, TT8274-3, TT8275-1, TT8275-2, TT8275-3 | от 0 до 1000 °C | Преобразователь термоэлектрический TC10 TC10-GOK8YYSXHA100 (К) ХА Госреестр № 49520-12, Д= ±(0,0075 t) оС | ±10,5 °C (Д) | |
| TT8259.1, TT8259.2, TT8276, TT 8277 | от 0 до 600 °C | Преобразователь термоэлектрический TC10 TC10-G0K3YYSXHA100 (К) ХА Госреестр № 49520-12, Д= ±(0,0075 t) оС | ±6,3 °C (Д) | |
| TT117, TT119, TT121 TT118 | от 0 до 150 °C | Термопреобразователь сопротивления TR88 TR88-GF1D1X2L3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,5 °C (Д) | |
| TT206, TT215 | от 0 до 200 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±2,0 °C (Д) | |
| TT123 | от 0 до 200 °C | Термопреобразователь сопротивления TR88 TR88-GF1D1X2L3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±2,0 °C (Д) | |
| TT1056 | от 0 до 150 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,5 °C (Д) | |
| TT208 | от 0 до 250 °C | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±2,5 °C (Д) |
| 1 | 2 | 3 | 4 | 5 |
| TT211, TT216 | от 0 до 400 °С | Термопреобразователь сопротивления TR88 TR88-GB2D1X2HT000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | ±3,5 °С (Д) |
| TT1007 | от 0 до 100 °С | Термопреобразователь сопротивления TR88 TR88-GB1D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,1 °С (Д) | |
| TT124, TT125, TT126, TT127 | от 0 до 150 °С | Термопреобразователь сопротивления TR88 TR88-GF1D1X2L3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±1,5 °С (Д) | |
| TT273 | от 0 до 300 °С | Термопреобразователь сопротивления TR88 TR88-GB3D1X2H3000, Госреестр № 49519-12, Д= ±(0,3+0,005|t|) оС | ±3,0 °С (Д) | |
| TT270.1, TT270.2 | от 0 до 500 °С | Преобразователь термоэлектрический TC88 TC88-GB5D3X3HE100 J (ХА) Госреестр № 49520-12, Д= ±(0,0075 t) оС | ±5,3 °С (Д) | |
| ИК Расхода | ||||
| FT549 | от 2 до 30 м3/ч | Расходомер вихревой Prowirl 72F50, DN50 2" (72F50-S90FA11AACAW) Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | см. примечание 2 |
| FT548, FT3001, FT3006, FT3013 | от 3,5 до 50 м /ч | |||
| FT519, FT520, FT3002, FT3003, FT3029, FT3030 | от 0 до 300 м3/ч | Расходомер ультразвуковой Prosonic Flow 92F1F Фланцевый, DN150 6" (92F1F-AT9A12A0A4AW) Госреестр № 29674-12, 5= ± 0,5 % (при скорости жидкости V от 0,5 до 10 м/с); Y = ± 0,035 % (при V<0,5 м/с) | см. примечание 2 (при V от 0,5 до 10 м/с); ±0,4 % (y, при V<0,5 м/с) | |
| FT3004, FT3005 | от 0,4 до 11 м /ч | Вихревой расходомер OPTISWIRL 4070 фланцевого исполнения со встроенным датчиком температуры Ду=25, Ру=16, Госреестр № 52514-13, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| 1 | 2 | 3 | 4 | 5 |
| FT507 | от 9 до 100 м3/ч | Расходомер вихревой Prowirl 72F80, DN80 3" (72F80-S91AA11AACAW) Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | см. примечание 2 |
| FT518 | от 5 до 70 м3/ч | |||
| FT522 | от 5 до 70 м3/ч | |||
| FT539, FT540, FT3012 | от 5 до 100 м3/ч | |||
| FT3008 | от 1,5 до 15 м /ч | Расходомер вихревой Prowirl 72F25, DN25 1" (72F25-S90FA11AACAW) Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT3016 | от 1,5 до 16 м /ч | |||
| FT514 | от 200 до 3000 м3/ч | Расходомер вихревой Prowirl 73F1H, DN100 4" (73F1H-S94FA11AACAW) Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT550 | от 400 до 7000 кг/ч | |||
| FT532 | от 100 до 1000 м3/ч | |||
| FT538, FT3015, FT3021 | от 8 до 150 м /ч | Вихревой расходомер Prowirl 72F1H, DN100 4" (72F1H-S90FA11AACAW), Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT3027 | от 7 до 250 м3/ч | |||
| FT3017 | от 0,5 до 10 м /ч | Вихревой расходомер OPTISWIRL 4070 фланцевого исполнения со встроенным датчиком температуры Ду=25, Ру=16., Госреестр № 52514-13, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT533 | от 1,2 до 15 м /ч | Расходомер вихревой Prowirl 72F40, DN40 1 1/2" (72F40-S90FA11AACAW), Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT510 | от 6 до 50 м /ч | Расходомер вихревой Prowirl 73FRF, DN25 1" > DN15 1/2" 2х-проводной, фланцевое исполнение (73FRF-S94FA11AACAW), Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT3023 | от 15 до 35 м /ч | Вихревой расходомер OPTISWIRL 4070 фланцевого исполнения со встроенным датчиком температуры Ду=40, Ру=16., Госреестр № 52514-13, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 |
| 1 | 2 | 3 | 4 | 5 |
| FT3024 | от 50 до 133 м3/ч | Вихревой расходомер OPTISWIRL 4070 фланцевого исполнения со встроенным датчиком температуры Ду=80, Ру=16, Госреестр № 52514-13, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | см. примечание 2 |
| FT547 | от 210 до 3000 м3/ч | Расходомер вихревой Prowirl 73F80, DN80 3" (73F80-S94FA11AACAW), Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT541 | от 15 до 250 м3/ч | Вихревой расходомер Prowirl 72F1F, DN150 6" (72F1F-S90FA11AACAW), Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT542 | от 0 до 282 м3/ч | Расходомер ультразвуковой Prosonic Flow 92F1H , DN100 4", фланцевый 2х-проводный с питанием по сигнальной цепи (92F1H-AS9A12A0A4AWZ1), Госреестр № 29674-12, 5= ± 0,5 % (при скорости жидкости V от 0,5 до 10 м/с); Y = ± 0,035 % (при V<0,5 м/с) | см. примечание 2 (при V от 0,5 до 10 м/с); ±0,4 % (y, при V<0,5 м/с) | |
| FT543 | от 32 до 239 м3/ч | см. примечание 2 | ||
| FT528 | от 0 до 600 м3/ч | Расходомер ультразвуковой Prosonic Flow 92F2H, DN200 8" (92F2H-AT9A12A0A4AW+Z1), Госреестр № 29674-12, 5= ± 0,5 % (при скорости жидкости V от 0,5 до 10 м/с); Y = ± 0,035 % (при V<0,5 м/с) | см. примечание 2 (при V от 0,5 до 10 м/с); ±0,4 % (y, при V<0,5 м/с) | |
| FT3025 | от 1000 до 4500 кг/ч | Расходомер Deltatop DO62C2H, DN200 / 8" DO62C2H-FCY99C3RAL5AEE4GEL111AAAD+Z1, Госреестр № 29675-08, 5= ± 1,7 % | см. примечание 2 | |
| FT3026 | от 50 до 250 кг/ч | Расходомер Deltatop D062C50, DN50 / 2" D062C50-FCY99C3RAL5AEE4GEL111AAAD+Z1, Госреестр № 29675-08, 5= ± 1,7 % | см. примечание 2 | |
| FT551 | от 12 до 100 м3/ч | Расходомер вихревой Prowirl 73FRF, DN25 1" > DN15 1/2" 73FRF-S94FA11AACAW, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 | |
| FT853, FT8146, FT8159.1, FT8159.2 | от 80 до 400 м3/ч | Расходомер вихревой Prowirl 73FSM, DN150 6" >>DN80 3" 73FSM-S94FA12AA4AW, Госреестр № 15202-09, 5= ± 1 % (газ, пар), ± 0,75 % (жидкость) | см. примечание 2 |
| 1 | 2 | 3 | 4 | 5 |
| ИК уровня | ||||
| LT4001A, LT4001B, LT4002A, LT4002B | от 0 до 100 % (0 - 1500 мм) | Микроимпульсный уровнемер Levelflex FMP51 FMP51-BBCCCAACA4WRJ+AIEBNCODPBZ1 Госреестр № 47249-11, А= ±2 мм | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | ±0,44 % (А); ±6,5 мм (А) |
| LT4010A, LT4010B | от 0 до 100 % (0 - 800 мм) | Микроимпульсный уровнемер Levelflex FMP51 FMP51-BBACCAACA4WRJ+AINCOAPBZ1 Госреестр № 47249-11, А= ±2 мм | ±0,55 % (А); ±4,4 мм (А) | |
| LT4018, LT4019 | от 0 до 100 % (0 - 3500 мм) | Микроимпульсный уровнемер Levelflex FMP51 FMP51-BBCCCAACC3WRJ+AIEBNCODPBZ1 Госреестр № 47249-11, А= ±2 мм | ±0,36 % (А); ±12,5 мм (А) | |
| LT4020A, LT4020B | от 0 до 100 % (0 - 2500 мм) | Микроимпульсный уровнемер Levelflex FMP51 FMP51-BBCCCAACA4WRJ+AIEBNCODPBZ1 Госреестр № 47249-11, А= ±2 мм | ±0,38 % (А); ±9,5 мм (А) | |
| LT4025A, LT4025B | от 0 до 100 % (0 - 1400 мм) | Микроимпульсный уровнемер Levelflex FMP51 FMP51-BBACCAACC3WRJ+AINCOAPBZ1 Госреестр № 47249-11, А= ±2 мм | ±0,45 % (А); ±6,2 мм (А) | |
| LT4026A, LT4026B | от 0 до 100 % (0 - 600 мм) | Микроимпульсный уровнемер Levelflex FMP51 FMP51-BBCCCAACC3WRJ+AIEBNCODPBZ1 Госреестр № 47249-11, А= ±2 мм | ±0,64 % (А); ±3,8 мм (а) | |
| LT4027A, LT4027B | от 0 до 100 % (0 - 2000 мм) | Микроимпульсный уровнемер Levelflex FMP51 FMP51-BBCCCAACA4WRJ+AIEBNCODPBZ1 Госреестр № 47249-11, А= ±2 мм | ±0,4 % (А); ±8 мм (А) | |
| LT4009A, LT4009B | от 0 до 100 % (0 - 1600 мм) | Цифровой буйковый датчик уровня ЦДУ-01 серия 12400 Госреестр № 47982-11, у = ± 0,5 % | ±0,8 (у) | |
| LT445A, LT445B | от 0 до 100 % (0 - 1300 мм) | Цифровой буйковый датчик уровня ЦДУ-01 серия 12400 Госреестр № 47982-11, у = ± 0,5 % | ±0,8 (у) | |
| 1 | 2 | 3 | 4 | 5 |
| LT446A, LT446B | от 0 до 100 % (0 - 1600 мм) | Цифровой буйковый датчик уровня ЦДУ-01 серия 12400 Госреестр № 47982-11, у = ± 0,5 % | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | ±0,8 (у) |
| LT448A, LT448B | от 0 до 100 % (0 - 1300 мм) | Цифровой буйковый датчик уровня ЦДУ-01 серия 12400 Госреестр № 47982-11, у = ± 0,5 % | ±0,8 (у) | |
| LT455, LT456 | от 0 до 100 % (0 - 1300 мм) | Микроимпульсный уровнемер Levelflex FMP51 FMP51-BBACCAACA4WRJ+AINCOAPBZ1 Госреестр № 47249-11, Д= ±2 мм | ±0,45 % (Д); ±5,9 мм (д) | |
| LT457 | от 0 до 100 % (0 - 2000 мм) | Микроимпульсный уровнемер Levelflex FMP52 FMP52-BBACCACAYYY+AINCOEPBZ1 Госреестр № 47249-11, Д= ±2 мм | ±0,4 % (Д); ±8 мм (Д) | |
| LT458 | от 0 до 100 % (0 - 1000 мм) | Микроимпульсный уровнемер Levelflex FMP51 FMP51-BBACCAACA4WRJ+AINCOAPBZ1 Госреестр № 47249-11, Д= ±2 мм | ±0,5 % (Д); ±5 мм (Д) | |
| LT403 | от 0 до 100 % (0 - 2300 мм) | Уровнемер микроволновый Micropilot M FMR240 FMR240-19E9YY9AA2A Госреестр № 17672-08, Д= ±3 мм | ±0,43 % (Д); ±9,9 мм (д) | |
| LT449A, LT449B | от 0 до 100 % (0 - 1100 мм) | Микроимпульсный уровнемер Levelflex FMP51 FMP51-BBACCAACA4WRJ+AINCOAPBZ1 Госреестр № 47249-11, Д= ±2 мм | ±0,49 % (Д); ±5,3 мм (Д) | |
| LT4011A, LT4011B | от 0 до 100 % (0 - 900 мм) | Микроимпульсный уровнемер Levelflex FMP51 FMP51-BBCCCAACA4WRJ+AIEBNCODPBZ1 Госреестр № 47249-11, Д= ±2 мм | ±0,53 % (Д); ±4,7 мм (д) | |
| LT464 | от 0 до 100 % (0 - 8000 мм) | Уровнемер микроволновый Micropilot M FMR240 FMR240-19E9YY9AA2A Госреестр № 17672-08, Д= ±3 мм | ±0,34 % (Д); ±27 мм (Д) | |
| LT4014 | от 0 до 100 % (0 - 1000 мм) | Цифровой буйковый датчик уровня ЦДУ-01 серия 12400 Госреестр № 47982-11, у = ± 0,5 % | ±0,8 (у) |
| 1 2 | 3 | 4 | 5 | |
| ИК газового анализа | ||||
| QT601/1-QT601/3, QT602/1-QT602/4, QT603/1-QT603/8, QT604/1-QT604/19 | от 0 до 100 % НКПР (нижний концентрационный предел распространения пламени) | Датчик оптический инфракрасный Drager модели Polytron 2IR исполнение 334, Госреестр № 46044-10, Д= ±5 % (от 0 до 50 %); 5= ±10 % (св. 50 до 100 %) | HiD2030SK Госреестр № 18792-04, Y= ± 0,1 %; VE4003S2B6 Госреестр № 49338-12, Y= ± 0,2 % | ±6 % (Д, в диапазоне от 0 до 50 %); ±11 % (5, в диапазоне св. 50 до 100 %) |
| QT8502, QT8504 | от 0 до 21 % | Газоанализатор кислорода OXITEC 5000, измерительный зонд KEX5001, Госреестр № 28385-11, Д= ±0,3 % | ±0,4 % (Д) | |
| QT8501.1, QT8503.1 | от 0 до 21 % | Газоанализатор кислорода и оксида углерода COMTEC 6000, измерительный зонд KEX6001, Госреестр № 49127-12, Д= ±0,3 % (для кислорода); Y= ±25 % (для оксида углерода) | ±0,4 % (Д) | |
| QT8501.2, QT8503.2 | от 0 до 1000 млн-1 | ±26 (Y) | ||
| ИК вывода аналоговых сигналов управления | ||||
| - | Модуль аналогового вывода VE4005S2B3, Госреестр № 49338-12, выходной сигнал от 4 до 20 мА, у= ± 0,25 % | ±0,25 (y) | ||
Примечания к таблице 2:
1 В таблице 2 погрешность преобразования сигналов термопар приведена с учетом погрешности каналов компенсации температуры холодного спая. Пределы допускаемой основной погрешности ИК температуры приведены для верхнего значения диапазона измерений.
где 8дат - предел основной относительной погрешности расходомера; g1 -предел основной приведенной погрешности вторичной части ИК, %;
Kmax - разница между верхним и нижнем значениями диапазона измерения расхода;
K - измеренное значение расхода.
3 Допускается применение первичных измерительных преобразователей аналогичных типов, прошедших испытания в целях утверждения типа с аналогичными или лучшими техническими и метрологическими характеристиками.
4 Для расчёта погрешности ИК в рабочих условиях применения:
- приводят форму представления основных и дополнительных погрешностей измерительных компонентов к единому виду (приведенная, относительная, абсолютная);
- для каждого измерительного компонента из состава ИК рассчитывают предел допускаемых значений погрешности в фактических условиях путем учета основной и дополнительных погрешностей от влияющих факторов на момент расчёта.
Предел допускаемых значений погрешности Дси измерительного компонента в фактических условиях эксплуатации вычисляют по формуле:
i=1...n
где До - предел допускаемых значений основной погрешности измерительного компонента;
Di - предел допускаемой дополнительной погрешности измерительного компонента от
i-го влияющего фактора в реальных условиях применения при общем числе n учитываемых влияющих факторов.
Условия применения измерительных компонентов и влияющие факторы определяются их технической документацией.
Для ИК АСУ ТП, содержащих несколько измерительных компонентов (первичный преобразователь (датчик) - Дси1, преобразователь измерительный - Дси2 и модуль аналогового ввода/вывода - Дсиз), предел допускаемых значений погрешности Дик= Дси1 +Дси2 +Дси3.
Рабочие условия применения измерительных компонентов АСУ ТП определяются их технической документацией. Рабочие условия температуры окружающей среды измерительных компонентов АСУ ТП и пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающей среды от нормальных условий (25 ± 5°С) приведены в таблице 3.
Для АРМ оператора:
- температура окружающего воздуха в помещении контроллерной, °С
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
| Компоненты системы | Диапазон температур окружающего воздуха | Температ. коэф. |
| Преобразователь давления измерительный Cerabar S PMP71 | -40...+85 оС | ±0,01+0,1-TD/ 10 оС |
| Преобразователь давления измерительный Deltabar S PMD75 | -40...+85 оС | ±0,05 %+0,08-TD/ 10 оС |
| Преобразователь термоэлектрический TSC310 | -50...+80 оС | - |
| Термопреобразователь сопротивления TST310 | -50...+80 оС | - |
| Преобразователь термоэлектрический TC10 | -50...+80 оС | - |
| Термопреобразователь сопротивления TR88 | -50...+80 оС | - |
| Преобразователь термоэлектрический TC88 | -50...+80 оС | - |
| Вихревой расходомер OPTISWIRL 4070 | -40...+85 оС | - |
| Расходомер ультразвуковой Prosonic Flow | -40...+80 оС | - |
| Расходомер Deltatop | -40...+85 оС | - |
| Расходомер вихревой Prowirl | -40...+70 оС | - |
| Уровнемер микроволновый Micropilot M FMR240 | -40...+80 оС | - |
| Микроимпульсный уровнемер Levelflex FMP51 | -40...+80 оС | ±0,6 мм/ 10 оС |
| Цифровой буйковый датчик уровня ЦДУ-01 | -40...+80 оС | ±0,28 %/ 10 оС |
| Датчик оптический инфракрасный Drager модели Polytron 2IR | -60...+65 оС | - |
| Газоанализатор кислорода OXITEC 5000 | -20...+55 оС | ±0,5 %/ 10 оС |
| Газоанализатор кислорода и оксида углерода COMTEC 6000 | -20...+55 оС | ±0,5 %/ 10 оС |
| Измерительный преобразователь HiD2030SK | 0...+60 оС | ± 0,01 %/ оС |
| Модуль аналогового ввода VE4003S2B6 | -40...+70 оС | - |
| Модуль аналогового вывода VE4005S2B3 | -40...+70 оС | - |
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность согласно паспорту ПГМВ.401250.100-АСУ-ПС.01 «АСУ ТП установки 22/4 ООО «Афипский НПЗ».
осуществляется в соответствии с документом МП 57385-14 «Система автоматизированная управления технологическим процессом установки 22/4 ООО «Афипский НПЗ». Методика поверки», утвержденным ФГУП ВНИИМС 01.04.2014 г.
Перечень основного оборудования для поверки:
Калибратор Yokogawa CA51/71
| Параметр | Диапазон воспроизведений | Погрешность воспроизведений |
| Постоянное напряжение | от 0 до 11 В | ± (0,02% + 1 мВ) |
| Постоянный ток | ± 24 мА | ± (0,025% + 4 мкА) |
| Сопротивление | от 0 до 400 Ом | ± (0,025% + 0,1 Ом) |
| Частота, импульсы | от 1 до 500 Гц | ±0,2 Гц |
Методика измерений приведена в документе «Система автоматизированная управления технологическим процессом установки 22/4 ООО «Афипский НПЗ». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системе автоматизированной управления технологическим процессом установки 22/4 ООО «Афипский НПЗ»
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
