Преобразователи измерительные E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19, Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H, 57387-14

Назначение

Преобразователи измерительные E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19, Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H (далее - преобразователи измерительные) предназначены для измерений среднего значения мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными ваттметров.

Описание

Принцип действия преобразователя измерительного основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов в напряжение постоянного тока диодной сборкой из двух встречно включенных СВЧ диодов с модифицированным барьером Шоттки. Для расширения динамического диапазона преобразователя используется 2 линейки таких диодов, одна из которых включена напрямую, а вторая через встроенный аттенюатор. Переключение осуществляется автоматически, или по команде блока измерительного. Напряжение с выхода диодов поступает на вход усилителя-модулятора, где преобразуется в меандр с частотой модуляции 220 Гц и усиливается. Амплитуда напряжения пропорциональна мощности, поступающей на вход преобразователя. По кабелю соединительному сигнал от преобразователя измерительного поступает на вход измерительного блока ваттметра, где происходит вычисление результатов измерений с использованием значений калибровочных коэффициентов преобразователя, поправок на нелинейность и ослабление встроенного или подключаемого аттенюатора, хранящихся в ППЗУ преобразователя.

Считывание поправок из ППЗУ происходит автоматически при подключении преобразователя к блоку измерительному.

Конструктивно преобразователи измерительные Е9300А представляют собой моноблоки прямоугольной формы без органов управления и дисплея. На передней стенке корпуса измерительного преобразователя расположен коаксиальный соединитель N-типа, на задней -специализированный разъем для подключения кабеля обмена измерительной информацией с блоком измерительным. Внутри корпуса установлен СВЧ модуль с установленными в нем диодными сборками, переключателем диапазонов, аттенюатором и ППЗУ.

Преобразователи измерительные Е9300А с опциями Н24, Н25 отличаются от преобразователей измерительных Е9300А диапазоном рабочих частот и наличием на входе перехода с коаксиального соединителя N типа на коаксиальный соединитель типа IX (тракт 3,5 мм). Для предотвращения возникновения дополнительной погрешности измерений за счет непостоянства в коаксиальном соединителе фирмой предусмотрено ограничение доступа к месту соединения перехода коаксиального и преобразователя.

Преобразователи измерительные Е9301А, Е9304А и E9304A с опциями Н18, Н19 отличаются от Е9300А диапазоном рабочих частот СВЧ модуля.

Преобразователи измерительные E9300B, E9301B отличаются от Е9300А наличием подключенного к входу преобразователя аттенюатора.

Преобразователи измерительные, E9300H, E9301H, отличаются от Е9300А наличием на входе преобразователя встроенного в СВЧ модуль аттенюатора 10 дБ.

Преобразователи измерительные E9304A с опцией Н19 также отличаются от Е9304А наличием на входе фиксированного аттенюатора 10 дБ.

Преобразователи измерительные E9304A с опцией Н20 отличаются от Е9304А наличием на входе перехода коаксиального с коаксиального соединителя N типа на коаксиальный соединитель типа IX (тракт 3,5 мм).

Преобразователи измерительные E9301B с опциями Н01 и Н50 отличаются от преобразователей измерительных E9301B наличием аттенюатора, предназначенного для расширения диапазона индикации мощности до 47 дБ относительно 1 мВт (опция Н01) и 50 дБ относительно 1 мВт (опция Н50). При этом метрологические характеристики преобразователей измерительных E9301B с опцией Н01 в диапазоне от 44 до 47 дБ относительно 1 мВт и преобразователей измерительных E9301B с опцией Н50 в диапазоне от 44 до 50 дБ относительно 1 мВт не нормируются.

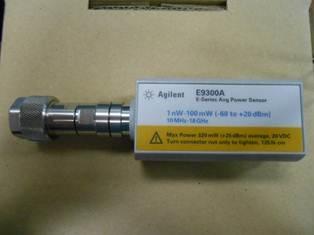

Внешний вид преобразователей измерительных, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака приведены на рисунках 1-3.

место пломбировки

место нанесения знака об утверждении типа

место нанесения маркировки

место пломбировки

место нанесения знака

об утверждении типа

место нанесения маркировки

Преобразователи измерительные E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19, Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H совместимы с блоками измерительными E4416A, E4417A, E4418B, E4419B, N1911A, N1912A, N1913A, N1914A и N8262A.

Технические характеристики

Метрологические и технические характеристики преобразователей измерительных приведены в таблицах 1 - 5.

Таблица 1 - Типы коаксиального соединителя, диапазоны рабочих частот и измеряемых значений мощности

Таблица 4 - Пределы допускаемой относительной погрешности коэффициента калибровки

± 1,6 % ± 1,8 % ± 1,7 % ± 1,8 % ± 2,0 % ± 3,0 %

± 2,0 % ± 2,5 % ± 2,0 % ± 2,0 % ± 2,2 % ± 3,5 %

от 50 МГц до 500 МГ ц от 500 МГц до 1,2 ГГц от 1,2 до 6 ГГц от 6 до 14 ГГц от 14 до 18 ГГц от 18 до 24 ГГц

В режиме «UPPER range»

в рабочих условиях эксплуатации

Диапазон частот

в нормальных условиях _эксплуатации_

E9300A с опцией Н24

E9300A с опцией Н25

E9300A с опцией Н24

E9300A с опцией Н25

± 2,3 % ± 2,8 % ± 2,3 % ± 2,4 % ± 2,7 % ± 3,5 %

± 3,0 % ± 4,0 % ± 2,1 % ± 2,3 % ± 3,3 % ± 4,0 %

± 3,5 % ± 4,5 % ± 2,6 % ± 2,8 % ± 3,8 % ± 4,5 %

от 50 МГц до 500 МГ ц от 500 МГц до 1,2 ГГц от 1,2 до 6 ГГц от 6 до 14 ГГц от 14 до 18 ГГц от 18 до 24 ГГц

В режиме «LOWER range»

в рабочих условиях эксплуатации

Диапазон частот

в нормальных условиях _эксплуатации_

E9304A с опцией Н18

E9304A с опцией Н19

E9304A с опцией Н18

E9304A с опцией Н19

± 1,7 % ± 1,8 % ± 2,0 %

± 2,0 % ± 2,0 % ± 2,2 %

от 9 кГц до 6 ГГц от 6 до 14 ГГц от 14 до 18 ГГц

В режиме «UPPER range»

в рабочих условиях эксплуатации

Диапазон частот

в нормальных условиях _эксплуатации_

E9304A с опцией Н18

E9304A с опцией Н19

E9304A с опцией Н18

E9304A с опцией Н19

± 2,0 % ± 2,2 % ± 1,8 % ± 1,9 % ± 2,2 %

± 2,3 % ± 2,8 % ± 2,3 % ± 2,4 % ± 2,7 %

± 3,4 % ± 3,4 % ± 2,1 % ± 2,3 % ± 3,3 %

± 3,5 % ± 4,5 % ± 2,6 % ± 2,8 % ± 3,8 %

от 9 кГц до 500 МГц от 500 МГц до 1,2 ГГц от 1,2 до 6 ГГц от 6 до 14 ГГц от 14 до 18 ГГц

В режиме «LOWER range»

в рабочих условиях эксплуатации

Диапазон частот

в нормальных условиях _эксплуатации_

E9300B

E9301B, E9301B с опцией Н01, E9301B с опцией Н50

E9300B

E9301B, E9301B с опцией Н01, E9301B с опцией Н50

± 1,8 % ± 1,6 % ± 1,8 % ± 1,7 %

± 1,8 % ± 1,6 % ± 1,8 % ± 1,7 %

± 2,2 % ± 2,0 % ± 2,5 % ± 2,0 %

± 2,2 % ± 2,0 % ± 2,5 % ± 2,0 %

от 10 МГц до 30 МГц от 30 МГц до 500 МГц от 500 МГц до 1,2 ГГц от 1,2 до 6 ГГц

Таблица 5 - Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации преобразователей измерительных типографским или компьютерным способом и на корпус преобразователя измерительного в виде наклейки.

Комплектность

Комплект поставки включает:

-    преобразователь измерительный E9300A, или E9300A с опцией Н24, или E9300A с опцией Н25, или E9301A, или E9304A, или E9304A с опцией Н18, или E9304A с опцией Н19, или E9304A с опцией Н20, или E9300B, или E9301B, или E9301B с опцией Н01, или E9301B с опцией Н50, или E9300H или E9301H (по заказу) - 1 шт.;

-    комплект эксплуатационной документации изготовителя - 1 шт.;

-    кабель для подключения к блоку измерительному ваттметра (по заказу) - 1 шт.;

-    методика поверки - 1 шт.

-    переход коаксиальный с типа IX на N тип (тракт 3,5 мм) для преобразователей с опциями

- 1 шт.

Поверка

осуществляется в соответствии с документом 651-13-63 МП «Инструкция. Преобразователи измерительные E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19, Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H. Методика поверки» утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в апреле 2014 г.

Основные средства поверки:

-    анализатор цепей векторный N5222A (рег. № 53567-13): диапазон рабочих частот от 0,01 до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,015, в диапазоне частот до 26,5 ГГц ± 0,04;

-    анализатор электрических цепей векторный Е5071С с опциями 260 или 460 (рег. № 45997-10): диапазон рабочих частот от 9 кГц до 6,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 9 кГц до 10 МГц ± (0,004 + 0,015 • Г), в диапазоне частот от 10 МГц до 3 ГГц ± (0,006 + 0,016 • Г), в диапазоне частот от 3 до 6 ГГц ± (0,010 + 0,025 • Г), в диапазоне частот от 6 до 8,5 ГГц ± (0,014 + 0,03 • Г), где Г - измеренное значение модуля коэффициента отражения;

-    набор мер коэффициентов передачи и отражения 85054B для измерительных преобразователей c N - типом коаксиального соединителя, набор мер 85052B для измерительных преобразователей типа IX (тракт 3,5 мм) коаксиального соединителя (рег. № 53566-13): пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм, пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ,

пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до

± 2°;

-    ваттметр поглощаемой мощности М3-54 (рег. № 7058-79), аттестованный в качестве рабочего эталона в диапазоне частот от 0 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 0,7 %;

-    ваттметр поглощаемой мощности М3-22А (рег. № 2858-72): с преобразователями измерительными аттестованными в качестве рабочего эталона с переходами на коаксиальный соединитель типа IX (тракт 3,5 мм) в диапазоне частот от 0,05 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 0,7%, в диапазоне частот от 18 до 24 ГГц с погрешностью аттестации по коэффициенту калибровки не более 1,5 %;

-    генератор сигналов E8257D с опциями 520, 532 (рег. № 53941-13): диапазон частот от 250 кГц до 31,8 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10 , шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 21 дБ относительно 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ относительно 1 мВт;

-    генератор сигналов произвольной формы 33250А (рег. № 52150-12): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • иР + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10-6;

-    мультиметр 3458A (рег. № 25900-03): диапазон измерений напряжения переменного тока 1 кВ, диапазон частот от 1 Гц до 10 МГц, пределы допускаемой относительной погрешности 0,04 %;

-    блок измерительный ваттметра E4417A;

-    аттенюатор коаксиальный ступенчатый 8496B с опцией 001 для измерительных преобразователей c N - типом коаксиального соединителя, с опцией 002 для измерительных преобразователей типа IX (тракт 3,5 мм) коаксиального соединителя (рег. № 37204-08): диапазон частот от 0 до 18 ГГц, диапазон установки ослабления от 0 до 110 дБ, погрешность установки ослабления ± 1,5 дБ.

Сведения о методах измерений

Преобразователи измерительные E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19, Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерительным преобразователям:

ГОСТ 13317-89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

Техническая документация фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе для проведения настройки, технического обслуживания, ремонта и контроля ВЧ и СВЧ устройств, коаксиальных линий передачи сигналов и т.д., сетей беспроводной передачи информации, линий спутниковой связи, а также в других сферах, связанных с приемом и передачей радиосигналов.

Заявитель

ООО «Аджилент Текнолоджиз», Российское представительство, г. Москва, Космодамианская наб. 52, стр. 1, 113054.
