| Номер в госреестре | 57388-14 |
| Наименование СИ | Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные |
| Обозначение типа СИ | NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R |
| Изготовитель | Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2014 |
| Срок свидетельства | 15.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R предназначены для измерения и воспроизведения электрического напряжения.
Принцип действия основан на аналого-цифровом преобразовании входного напряжения в цифровой код и на цифро-аналоговом преобразовании заданной в цифровом коде величины в аналоговый сигнал. Значения измеряемого и воспроизводимого напряжения отображаются в окне управляющей программы. Все каналы изолированные, и позволяют одновременно производить измерение или воспроизведение напряжения.
В состав каждой модели входит программируемая логическая интегральная схема FPGA. Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R выполнены в виде модуля с лицевой панелью, имеющей сигнальный разъем, и соединитель для установки в шасси National Instruments с шиной PXI Express (PXIe), либо в слот компьютера типа PCI Express (PCIe).
Для коммутации сигнальных контактов может быть использована терминальная плата CB-68LP с клеммами «под винт», присоединяемая к разъему лицевой панели кабелем SH68-CB68-S или кабелем аналогичного типа.

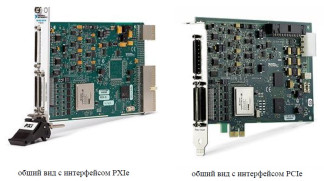

Внешний вид показан на фотографиях ниже.
общий вид с интерфейсом PXIe общий вид с интерфейсом PCIe
По условиям эксплуатации преобразователи напряжения измерительные аналогоцифровые и цифро-аналоговые модульные NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
| уровень защиты | «низкий» (класс риска А) по WELMEC 7.2 |
| идентификационное наименование | NI-RIO |
| идентификационный номер версии | 3.1 и выше |
| тип интерфейса | PCIe; PXI |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ | |
| количество каналов | 8 |
| разрядность аналого-цифрового преобразователя | 16 бит |
| пределы диапазона входного напряжения | ± 10 В |
| связь по входу | DC |
| входное сопротивление | 10 ГОм |
| максимальная скорость отсчетов на один канал | |
| N17841R, N1 7842R | 2,о 1о5/с |
| N1 7851R, N1 7852R, N1 7854R | 7.5- 105/с |
| пределы допускаемой основной погрешности измерения напряжения при температуре 23 ± 10 оС 1 | ± (5,110-4 • U + 2,71 мВ) |
| пределы допускаемой дополнительной погрешности измерения напряжения в рабочем диапазоне температур | ± 5 10-6 /оС |
| ВОСПРОИЗВЕДЕНИЕ НАПРЯЖЕН | ИЯ |
| количество каналов | 8 |
| разрядность цифро-аналогового преобразователя | 16 бит |
| пределы диапазона входного напряжения | ± 10 В |
| связь по выходу | DC |
| выходное сопротивление | 0,5 Ом |
| максимальная частота дискретизации | 1,0 106/с |
| пределы допускаемой основной погрешности воспроизведения напряжения при температуре 23 ± 10 оС 1 | ± (3,5110-4 • U + 2,37 мВ) |
| пределы допускаемой дополнительной погрешности воспроизведения напряжения в рабочем диапазоне температур | ± 5 10-6 /оС |
| ЦИФРОВЫЕ КАНАЛЫ | |
| количество каналов | 96 |
| логические уровни напряжения | TTL |
| минимальная длительность импульсов на входах | 25 нс |
| минимальная длительность импульсов на выходах | 12,5 нс |
| минимальный период цифрового сигнала | 5 нс |
| ПЛИС (FPGA) 2 | |
| тип FPGA | |
| N17841R, N17851R | Virtex-5 LX30 |
| N17842R, N17852R | Virtex-5 LX50 |
| N17854R | Virtex-5 LX110 |
| объем памяти RAM | |
| N17841R, N17851R | 1,152 кбит |
| N17842R, N17852R | 1,728 кбит |
| N17854R | 4,608 кбит |
| ОПОРНЫЙ генератор | |
| частота | 40; 80; 120; 160; 200 МГц |
| пределы допускаемой погрешности частоты | ± МО 1 |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| габаритные размеры (высота х глубина х толщина), мм | |
| с интерфейсом PCIe | 110x170x20 |
| с интерфейсом PXI | 100x160x20 |
| масса, не более | |
| с интерфейсом PCIe | 127 г |
| с интерфейсом PXI | 152 г |
| потребляемая мощность от шасси, не более | 20 Вт |
| рабочие условия применения (группа 3 ГОСТ 22261-94) | |
| температура окружающей среды с интерфейсом PCIe с интерфейсом PXI | от 0 до + 40 °С от 0 до + 55 °С |
| относительная влажность воздуха (без конденсата) | от 10 до 90 % |
| условия хранения и транспортирования | |
| температура окружающей среды с интерфейсом PCIe с интерфейсом PXI | от - 20 до + 70 °С от - 40 до + 70 °С |
| относительная влажность воздуха (без конденсата) | от 5 до 95 % |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
примечание 1. температура в пределах ± 1 оС от температуры при автокалибровке (Self-Cal). примечание 2. ПЛИС - программируемая логическая интегральная схема
Знак утверждения типа наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| преобразователь напряжения измерительный аналого-цифровой и цифроаналоговый модульный NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R | 1 шт. по заказу |
| компакт-диск CD драйвером NI-RIO с документацией | 1 шт. |
| плата терминальная CB-68LP (по заказу) | 1 шт. |
| кабель SH68-CB68-S (по заказу) | 1 шт. |
| преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные NI 781xR/783xR/784xR/785xR. Руководство пользователя | 1 шт. |
| методика поверки МП 049/551-2014 | 1 шт. |
Всего листов 4
осуществляется по документу МП 049/551-2014 «Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 12.03.2014 г.
Средства поверки
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| калибратор постоянного напряжения абсолютная погрешность установки напряжения 9.9 В не более ± 2 мВ | калибратор универсальный Fluke 9100 абсолютная погрешность установки напряжения 9.9 В не более ± 1 мВ |
| вольтметр постоянного напряжения абсолютная погрешность измерения напряжения 9.9 В не более ± 1,4 мВ | мультиметр Agilent 3458A абсолютная погрешность измерения напряжения 9.9 В не более ± 0,1 мВ |
| частотомер | частотомер универсальный Tektronix FCA3000 |
| относительная погрешность измерения частоты 5 МГц не более ± 110-4 | относительная погрешность измерения частоты 5 МГц не более ± 710-6 |
Методы измерений изложены в разделах руководства пользователя.
Нормативные документы, устанавливающие требования к преобразователям напряжения измерительным аналого-цифровым и цифро-аналоговым модульным NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерения постоянного электрического напряжения и электродвижущей силы.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
