| Номер в госреестре | 57393-14 |
| Наименование СИ | Антенны трехкоординатные измерительные рамочные |
| Обозначение типа СИ | HXYZ 9170 |
| Изготовитель | "Schwarzbeck Mess-Elektronik OHG", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 05.04.2024 |
| МПИ (интервал между поверками) | 2 года |
Антенны трехкоординатные измерительные рамочные HXYZ 9170 (далее по тексту
- антенны) предназначены для измерений магнитной составляющей полей индустриальных радиопомех (ИРП), создаваемых радиоэлектронными устройствами, а также для проведения испытаний радиоэлектронных устройств на допустимые уровни напряженности магнитной составляющей электромагнитного поля.
Конструктивно антенна представляет собой систему из трех взаимно перпендикулярных рамочных антенн большого диаметра по ГОСТ Р 51318.16.1.4 - 2008, выполненных из коаксиального кабеля и уложенных в тонкостенную неметаллическую трубку, блока коммутации и опорного симметричного диполя предназначенного для поверки антенны. Вся конструкция расположена на неметаллической подставке.
Принцип действия антенн основан на преобразовании тока, наведенного электромагнитным полем на каждой из трех магнитных рамок, в переменное напряжение, с помощью подключенного к каждой из рамок токосъемника. Напряжение передается в линию с волновым сопротивлением 50 Ом, подключенную к измерительному устройству.

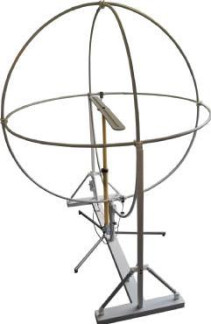

Внешний вид антенны с опорным симметричным диполем и блоком коммутации, место для размещения наклейки и места пломбировки от несанкционированного доступа приведены на рисунках 1, 2.
опорный симметричный диполь
* - места пломбировки от несанкционированного доступа
** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 2
Метрологические и технические характеристики антенн приведены в таблице 1.
Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, МГц | от 0,009 до 30 |
| Диапазон изменений коэффициента передачи токосъемников магнитных рамок X, Y, Z, дБ (Ом) | от 72 до 95 |
| Пределы допускаемой относительной погрешности коэффициента передачи токосъемников магнитных рамок X, Y, Z, дБ | ± 2 |
| Габаритные размеры (диаметр х ширина х высота) мм, не более | 2000x2100x2550 |
| Диаметр магнитных рамок Х, Y, Z, мм, не более | 2000 |
| Масса с опорным симметричным диполем, кг, не более | 65 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, мм рт. ст. | 20 ± 5 до 80 от 630 до 800 |
наносится типографским способом на титульный лист эксплуатационной документации и в виде голографической наклейки на корпус блока коммутации.
Комплект поставки включает:
- антенна трехкоординатная измерительная рамочная HXYZ 9170 - 1 шт.;
- опорный симметричный диполь HFCD 9171 - 1 шт.;
- эксплуатационная документация - 1 к-т;
- методика поверки - 1 шт.;
- упаковочная тара - 1 к-т.
осуществляется по документу МП 57393-14 «Инструкция. Антенны трехкоординатные измерительные рамочные HXYZ 9170 фирмы «Schwarzbeck - Mess Elektronik OHG », Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 10.02.2014 г.
Основные средства поверки:
- генератор сигналов измерительный Г4-219 (рег. № 33132-06), диапазон частот от
1 Гц до 100 МГ ц, пределы допускаемой абсолютной погрешности воспроизведения частоты ± 3,010-6 Гц;
- анализатор спектра Agilent E4405B (рег. № 23670-08), диапазон частот от 9 кГц до 13,2 ГГц, пределы допускаемой погрешности измерений уровня гармонического сигнала ±1,5 дБ.
Антенны трехкоординатные измерительные рамочные HXYZ 9170. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к антеннам трехкоординатным измерительным рамочным HXYZ 9170
1. ГОСТ 8.097-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц.
2 ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
3. ГОСТ Р 51319-99. Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний.
4. ГОСТ Р 51318.16.1.4 - 2008. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-4. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости.
5. Техническая документации фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
