Комплекс автоматизированный измерительно-управляющий "КИ-ЭБ ПГУ-Вологодская ТЭЦ-ТГК-2", 57396-14

Назначение

Комплекс автоматизированный измерительно-управляющий "КИ-ЭБ ПГУ- Вологодская ТЭЦ-ТГК-2" (в дальнейшем комплекс) предназначен для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, природного газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока ПГУ-110 МВт Вологодской ТЭЦ.

Описание

Комплекс входит в состав АСУ ТП парогазовой установки (в дальнейшем ПГУ-110) энергоблока Вологодской ТЭЦ ГУ ОАО "ТГК-2" по Вологодской области и обеспечивает измерение параметров и реализацию алгоритмов управления следующего оборудования энергоблока:

-    оборудование котла-утилизатора;

-    оборудование паровой турбины;

-    оборудование водоподготовки, водоснабжения, насосного оборудования, электрооборудования и общеблочного оборудования ПГУ-110.

Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.

Комплекс представляет собой совокупность технических и программных средств, в том числе:

-    оборудования нижнего уровня, состоящего из:

•    модулей аналогового ввода Simatic S7-300 в составе устройств распределенного ввода-вывода Simатiс ЕТ-200М (Госреестр № 15772-11, № 22734-11), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, температуры, расхода, уровня, механических и электрических измерений, приборов газового и жидкостного анализа, преобразования их в выходной код и передача их в процессоры комплекса по стандартам промышленных протоколов обмена семейства "Industrial Ethernet" и Profibus-DP;

•    дублированных процессоров серии AS 3000 комплекса, обеспечивающих выполнение алгоритмов управления, расчетов и технологических защит на основе принятой измерительной информации от измерительных модулей комплекса и локальных систем автоматизации;

•    аналоговых линий связи, соединяющих измерительные модули с датчиками и цифровых линий связи, обеспечивающих передачу измерительной информации от локальных систем автоматического управления (далее САУ) в процессоры комплекса;

•    дублированного процессора САУ водоподготовительной установки, серии Simatic S7-400^ тип 412 (Госреестр № 15773-11), обеспечивающего выполнение алгоритмов управления при ведении технологического процесса водоподготовительной установки на основе принятой измерительной информации от датчиков давления, температуры, расхода, уровня, приборов жидкостного анализа водоподготовительной установки.

-    оборудования верхнего уровня, в качестве которого используется программно -техническиq комплекс "SPPA-T3000" и "Simatic PCS-7" фирмы Siemens, состоящего из:

•    дублированного сервера системы автоматизации, предназначенного для хранения полученной измерительной и расчетной информации и обеспечения "клиент- серверной" технологии работы комплекса;

•    рабочих и инженерных станций комплекса, реализованных на базе персональных компьютеров, которые получают информацию от серверов системы по общестанционной сети Ethernet и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;

•    специализированного инженерного программного обеспечения SPPA-T3000, предназначенного для конфигурации серверов и инженерных и рабочих станций, обеспечения диагностики работы системы управления оборудованием энергоблока и передачи измерительной информации на инженерную и рабочие станции комплекса;

•    специализированного инженерного программного обеспечения STEP 7 и предназначенного для программирования контроллеров локальной САУ водоподготовительной установки с целью обработки измерительных сигналов, автоматического регулирования, управления, выполнения функций защит и блокировок и обеспечения диагностики работы системы управления оборудованием энергоблока и его вспомогательного оборудования и SKADA WinCC обеспечивающего визуализацию работы данного оборудования.

Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах операторских терминалов, архивирование и вывод на печать следующих параметров при ведении технологического процесса ПГУ энергоблока и локальной САУ водоподготовительной установки:

-    давлений газа, пара, воды, конденсата, масла, воздуха, кгс/см , кПа, МПа,;

-    температуры газа, воздуха, пара, воды, конденсата, масла, металла, °С;

-    уровня воды, конденсата, масла мм, м;

-    расхода газа, пара, воды, жидких растворов и конденсата, м3/ч, т/ч;

-    вибраций, линейных перемещений, скорости вращения, мм/с, мм, 1/мин (об/мин);

-    электрического тока, А; напряжения, В, кВ, мощности, кВт, Мвт, МВар;

-    частоты электрического тока, Гц;

-    концентраций О2, CO, NО в отходящих газах котла энергоблока, %, ррм;

-    концентрации Н, О2, Na, С в жидких средах котла энергоблока и ВПУ, мкг/дм3, рН, ррм, %;    3

-    концентрации Na в паре, мкг/дм ;

-    электропроводимость пара и жидких сред котельного оборудования и оборудования водоподготовки, мкСм/см.

Программное обеспечение

Комплекс работает под управлением лицензионного программного обеспечения "SPPA-T3000", версия "07.0.13.04".

На базе ПО "SPPA-T3000" под задачи комплекса выполнен проект ИА.648.РП-АТХ "Vologda_110", который однократно инсталлируется в серверы, инженерные и рабочие станции комплекса, что обеспечивает защиту от непреднамеренных и преднамеренных вмешательств в программное обеспечение комплекса.

Для САУ ВПУ, на базе инженерного пакета "Step7", версия "V5.5+SP2" выполнен программный проект "Vologda TEC", который однократно инсталлируется в серверы и, инженерную станцию САУ, что обеспечивает защиту от непреднамеренных и преднамеренных вмешательств в ее программное обеспечение.

Защита от несанкционированного изменения алгоритмов измерения, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО и контролируется проверкой контрольной суммы байтов метрологически значимой части ПО.

Метрологически значимые параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 - "С".

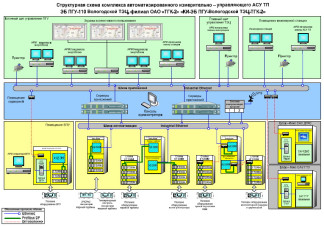

Структурная схема комплекса автоматизированного измерительно - управляющего АСУ ТП ЭБ ПГУ-110 Вологодской ТЭЦ, филиал ОАО «ТГК-2» «КИ-ЭБ ПГУ-Вологодской ТЭЦ-ТГК-2»

Главный щит управления ТЭЦ

-□ Ethernet _ Profibus DP Оптоволокно

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Поверка

осуществляется в соответствии с методикой ИА.648.РП-АТХ-МП "ГСИ. Комплекс автоматизированный измерительно-управляющий "КИ-ЭБ ПГУ-Вологодская ТЭЦ-ТГК-2". "Методика поверки", утвержденной ФГУП "ВНИИМС" в марте 2014 г.

Основное поверочное оборудование:

-    калибратор электрических сигналов CSC200R. Диапазон генерирования сопротивления 5.. ..400 Ом, погрешность ± (0,025 % показаний + 0,5 Ом);

-    калибратор тока "мАса1-К", диапазон генерирования тока 0....24 мА, пределы основной погрешности ± 0,05 % ВПИ.

Сведения о методах измерений

изложены в документе "Комплекс автоматизированный измерительно-управляющий "КИ-ЭБ ПГУ-Вологодская ТЭЦ-ТГК-2" "Руководство по эксплуатации ИА.648.РП-АТХ.РЭ.01 и ИА.648.РП-АТХ.РЭ.02

Нормативные и технические документы, устанавливающие требования к комплексу автоматизированному измерительно-управляющему "КИ-ЭБ ПГУ-Вологодская ТЭЦ-ТГК-2”

3.    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

4.    СНГ-ИА.648.РП- АТХ.ТЗ.01 Техническое задание. "Автоматизированная система управления технологическими процессами оборудования ПГУ-110 МВт Вологодской ТЭЦ".

Рекомендации к применению

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
