| Номер в госреестре | 57402-14 |
| Наименование СИ | ЯМР-релаксометры |
| Обозначение типа СИ | GeoSpec (мод. 2/53, 2/75, 2/100, 12/53) |
| Изготовитель | "Oxford Instruments Industrial Analysis", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 15.04.2024 |
| МПИ (интервал между поверками) | 1 год |
ЯМР-релаксометры GeoSpec (модификации 2/53, 2/75, 2/100, 12/53) (далее - ЯМР-релаксометры) предназначены для измерений времен ЯМР релаксации (спин-спиновой или спин-решеточной релаксации) в пробах горных пород цилиндрической формы (кернов), получаемых в результате колонкового бурения.
Принцип действия ЯМР-релаксометров основан на резонансном поглощении электромагнитной энергии веществом, обусловленном переориентацией магнитных моментов атомных ядер. Исследуемый образец помещают в постоянное магнитное поле и воздействуют на него последовательностью радиочастотных импульсов электромагнитного поля, параметры которой обеспечивают появление ЯМР-сигнала. Измеряемой величиной является амплитуда ЯМР-сигнала в различные моменты времени, определяемые параметрами используемой импульсной последовательности. По полученным данным строится либо зависимость ЯМР-сигнала от времени, которую используют для определения времен ЯМР релаксации (спин-спиновой или спин-решеточной релаксации), либо, после Фурье-преобразования этой зависимости, строится томограмма исследуемого образца, представляющая собой зависимость амплитуды ЯМР-сигнала от сдвига частоты, на которой этот сигнал был измерен.

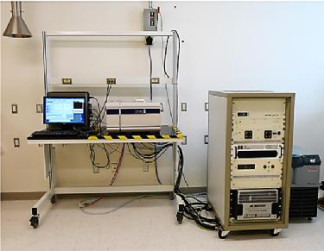

Конструктивно ЯМР-релаксометры состоят из блока постоянных магнитов с датчиком, имеющим цилиндрическую ячейку для исследуемой пробы, блока электроники и персонального компьютера. Модификации отличаются размером датчиков для исследуемой пробы, величиной постоянного магнитного поля и рабочей частотой.
Управление прибором осуществляется с помощью внешней ПЭВМ с использованием специализированного программного обеспечения (ПО).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификато ра ПО |
| Программа управления процессом измерений и обработки результатов измерений | RINMR | 6.0.0.0 | 28B58C51E317676D21 7B72FEE7E4F66D5B6 68171Е67DFЕFB1BA3 2C44A8D3B6DD | по ГОСТ Р 34.11-94 |
Метрологические и технические характеристики ЯМР-релаксометров приведены в Таблице 2.
Таблица 2.
| Наименование характеристики | Значение | |||
| Модификации ЯМ | Р-релаксометров | |||
| 2/53 | 2/75 | 2/100 | 12/53 | |
| Рабочая частота, МГц | 2,2 | 2,2 | 2,2 | 13,56 |
| Отношение сигнал/шум на ядрах 1Н на образце воды ), не менее | 1200:1 | 1500:1 | 1500:1 | 5000:1 |
| T'l ^ **) Время спин-спиновой релаксации воды, мс | 2600-3200 | |||
| Относительное среднее квадратическое отклонение результатов измерений времени спин-спиновой релаксации воды в условиях повторяемости по ГОСТ Р/ИСО 5725-1-2002, %, не более | 3 | |||
| Условия эксплуатации: - температура окружающей среды, оС от 19 до 25; - скорость изменения температуры окружающей среды, оС/сутки, не более 3; - относительная влажность воздуха, % от 20 до 80; - напряжение питания от однофазной (трехфазной) сети переменного тока частотой (50±1) Гц, В от 220 до 240 (от 342 до 418). | ||||
*)-
’ Вода для лабораторного анализа. Степень чистоты 1 по ГОСТ 52501-2005.
**)
Диапазон указан для систем без водяного охлаждения, соответствует стабилизированной температуре 33 оС ± 1оС.
Знак утверждения типа наносится в виде наклейки на корпус ЯМР-релаксометра и титульный лист технической документации фирмы-изготовителя типографским способом.
осуществляется по документу МП 57402-14 «ЯМР-релаксометры GeoSpec (модификации 2/53, 2/75, 2/100,12/53) фирмы Oxford Instruments Industrial Analysis, Великобритания. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» в феврале 2014 г.
Средства поверки: реактивы: вода для лабораторного анализа степенью чистоты 1 по ГОСТ 52501-2005; легкое минеральное масло product number M3516 фирмы Sigma-Aldrich, США.
Руководство «GeoSpec 2-53. Руководство оператора», разделы 4 и 5.
Руководство «GeoSpec 2-75. Руководство оператора», разделы 4 и 5.
Руководство «GeoSpec 2-100. Руководство оператора», разделы 4 и 5.
Руководство «GeoSpec 12-53. Руководство оператора», разделы 4 и 5.
Нормативные и технические документы, устанавливающие требования к ЯМР-релаксометрам GeoSpec (модификации 2/53, 2/75, 2/100, 12/53)
Техническая документация фирмы-изготовителя.
Применяются вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
