| Номер в госреестре | 57405-14 |
| Наименование СИ | Секция |
| Обозначение типа СИ | 1У07ФО |
| Изготовитель | ОАО "НПК "НИИ дальней радиосвязи" (НИИДАР), г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Секция 1У07ФО (далее - секция) предназначена для формирования и хранения эталонных частот и кодов времени, синхронизированных со шкалой времени UTC(SU).
Принцип действия секции основан на формировании и хранении собственной шкалы времени путем преобразования сигнала частоты 5 МГц от рубидиевого опорного генератора в последовательность интервалов времени.
Конструктивно секция состоит из двух идентичных шкафов формирования шкалы времени НБИП.468173.010-01 (ШФШВ-1, ШФШВ-2), шкафа управления, включающего рабочее место оператора НБИП.467239.008-01, формирователя кода времени НБИП.468172.018 и часов вторичных НБИП.467845.003-01.
Секция представляет собой двухполукомплектный хранитель времени с возможностью: синхронизации собственной шкалы времени относительно шкалы времени UTC(SU) при помощи сигналов глобальных навигационных систем ГЛОНАСС/GPS и сигналов СДВ передающих станций;
определения относительной погрешности по частоте основного рубидиевого опорного генератора;
автоматической коррекции частоты резервного рубидиевого опорного генератора; автоматического переключения на работу от резервного рубидиевого опорного генератора при отказе основного;
автоматического отключения выходов отказавшего полукомплекта без пропадания выходных сигналов секции.

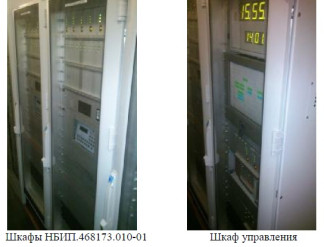

Внешний вид секции приведен на рисунке 1.
Для защиты от несанкционированного доступа, шкафы секции закрываются на ключ.
(555
нм/
Шкафы НБИП.468173.010-01 Шкаф управления
Метрологические и технические характеристики секции приведены в таблице 1. Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Действительное значение частоты выходного синусоидального сигнала, Гц | 5000000 ± 0,00025 |
| Средняя квадратическая относительная случайная вариация выходной частоты через 6 часов после включения секции при интервале времени измерения 1 с, не более | 510-11 |
| Пределы допускаемой абсолютной погрешности автономного хранения собственной шкалы времени на интервале времени наблюдения 30 суток, мкс | ± 130 |
| Пределы допускаемой погрешности синхронизации собственной шкалы времени относительно шкалы времени UTC(SU), мкс: - при помощи аппаратуры спутниковой навигации ГЛОНАСС/GPS - при помощи приемника СДВ сигналов | ± 1 ± 5 |
| Пределы допускаемой абсолютной погрешности ввода поправки в формируемую секцией шкалу времени, нс | ± 220 |
| Пределы допускаемой абсолютной погрешности формирования шкалы времени при переключении комплекта основного опорного генератора на резервный, нс | ± 400 |
| Параметры импульсных сигналов частотой 1 Гц и 1/60 Гц: - длительность импульса, мкс - длительность фронта импульса, мкс, не более - амплитуда импульса на конце согласованного кабеля РК-50-3-11 длиной не более 100 м, В - уровень напряжения в паузе между импульсами, В - полярность | от 1 до 3 0,3 от 2,5 до 5,0 от 0 до 5 положительная |
| Напряжение питания от источника переменного тока частотой 50 Гц, В | от 198 до 242 |
| Потребляемая мощность от сети питания переменного тока, В А, не более | 1000 |
| Габаритные размеры (высота х ширина х глубина), мм, не более | 1800х1800х600 |
| Масса, кг, не более | 600 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре воздуха 25 °С, % | от 5 до 40 до 80 |
Знак утверждения типа наносится на переднюю панель ШФШВ-1 в виде голографической наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки:
- секция 1У07ФО - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.
осуществляется по документу 651-14-01 МП «Инструкция. Секция 1У07ФО. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в феврале 2014 года.
Основные средства поверки:
- компаратор частотный Ч7-308А/1, рег. № 27253-09, номинальные значения частот входных сигналов 5; 10; 100 МГц; среднее квадратическое относительное двухвыборочное отклонение результатов измерений частоты сигнала при тИ = 1 с 710-14; при тИ = 100 с 1,510-14;
- стандарт частоты рубидиевый FS 725, рег. № 31222-06, номинальные значения частот воспроизводимых сигналов 1; 5 • 106; Г107 Гц; пределы допускаемой относительной погрешности по частоте на межповерочном интервале ± 5 • 10-11;
- частотомер электронно-счетный 53132A, рег. № 26211-03, диапазон измеряемых частот от 0,1 до 225 МГц, пределы допускаемой относительной погрешности по частоте
_7
внутреннего опорного генератора на интервале 1 год ± 110 ;
- аппаратура потребителей спутниковых навигационных систем ГЛОНАСС и НАВСТАР «Бриз-МВ» 14Ц814, рег. № 23275-02, средняя квадратическая погрешность расхождения шкалы времени формируемой аппаратурой потребителей от шкалы времени UTC(SU) не более 300 нс.
Секция 1У07Ф0-1. Руководство по эксплуатации. ПМ2.206.321-01 РЭ.
Нормативные и технические документы, устанавливающие требования к секции 1У07ФО
ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».
Секция 1У07Ф0-1. Руководство по эксплуатации». ПМ2.206.321-01 РЭ.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
