| Номер в госреестре | 57408-14 |
| Наименование СИ | Мегаомметр |
| Обозначение типа СИ | М4100/4 |
| Изготовитель | ЗАО "ПрофКИП", г.Мытищи |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мегаомметр М4100/4 (далее - мегаомметр) предназначен для измерений сопротивления изоляции обесточенных электрических цепей.
Мегаомметр выполнен в металлическом корпусе. На передней панели расположены органы управления и индикации, гнезда для подключения измеряемого объекта, отсчетное устройство. В нижней части корпуса мегаомметра размещен технологический отсек, используемый для настройки прибора.
Мегаомметр построен по схеме логарифмического измерителя отношений. Мегаомметр состоит из следующих основных узлов: электромеханического генератора переменного тока, преобразователя и электронного измерителя.
Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение измерительного напряжения осуществляется изменением опорного напряжения на входе микросхемы, переключателем, путем изменения коэффициента деления делителя.
Электронный измеритель выполнен по схеме логарифмического усилителя.
Принцип работы мегаомметра состоит в следующем: измерительное напряжение через резистор поступает одновременно на резисторы и измеряемый резистор. Ток измерителя пропорционален логарифму отношения сопротивлений и не зависит от измерительного напряжения.

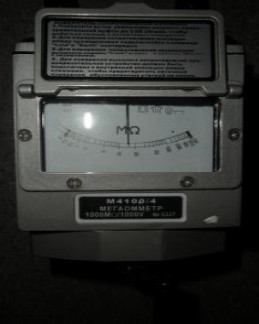

Общий вид мегаомметра М4100/4 приведен на рисунке 1.
Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений, МОм | от 0 до 1000 |
| Номинальное выходное напряжение, В | от 900 до 1100 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % | ± 15 |
| Питание мегаомметра осуществляется от встроенного электромеханического генератора | |
| Масса, кг, не более | 2,2 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 200 x 150 x 130 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа (мм рт. ст.) | от минус 30 до 50 от 20 до 90 от 84 до 106,7 (от 630 до 800) |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки мегаомметра приведен в таблице 2.
Таблица 2
| Наименование | Количество |
| Мегаомметр М4100/4 | 1 шт. |
| Шнур | 2 шт. |
| Руководство по эксплуатации | 1 шт. |
осуществляется в соответствии с ГОСТ 8.409-81 «Государственная система обеспечения единства измерений. Омметры. Методы и средства поверки».
Основные средства поверки:
- магазины сопротивления Р4002, диапазон воспроизведения сопротивлений от 10 кОм до 10 МОм, кл. т. 0,05;
- мера-имитатор Р40116, диапазон воспроизведения сопротивлений от 10 кОм до 10 ГОм, пределы допускаемой погрешности воспроизведения сопротивления ± (0,05 - 0,1) %.
Мегаомметры стрелочные М4100/1, М4100/2, М4100/3, М4100/4 М4100/5. Руководство по эксплуатации. 4224-014-84381898-2010РЭ.
Нормативные и технические документы, устанавливающие требования к мегаомметру М4100/4
Мегаомметры стрелочные М4100/1, М4100/2, М4100/3, М4100/4 М4100/5. Технические условия. 4224-014-84381898-2010 ТУ.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Всего листов 3
Заявитель
Открытое акционерное общество «Научно-производственный комплекс «Научноисследовательский институт дальней радиосвязи» (ОАО «НПК «НИИДАР»)
Юридический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11 Фактический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11 Тел.: 8(499) 162-0387, Факс: 8(499) 162-7328, E-mail: secr@niidar.ru
