| Номер в госреестре | 57414-14 |
| Наименование СИ | Приборы для измерений показателей качества и учета электрической энергии |
| Обозначение типа СИ | SATEC PM180 |
| Изготовитель | "SATEC Ltd.", Израиль |
| Год регистрации | 2014 |
| Срок свидетельства | 05.04.2029 |
| МПИ (интервал между поверками) | 14 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений показателей качества и учета электрической энергии SATEC PM180 (далее измерители) предназначены для измерения и регистрации электроэнергетических величин в многотарифном режиме и показателей качества электрической энергии (ПКЭ) в трёхфазных сетях, включая дополнительную возможность регистрации коротких замыканий и импульсных перенапряжений.

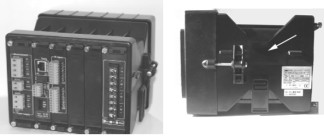

Конструктивно измеритель выполнен в ударопрочном пылезащитном корпусе и представляет собой портативный цифровой прибор, внешний вид которого с указанием схемы пломбирования от несанкционированного доступа представлен на рисунке 1.
Измерители имеют четыре гальванически изолированных входа для измерения напряжения и четыре гальванически изолированных входа для измерения силы тока. Существует дополнительная возможность подключения до 8 дополнительных входов для измерения силы тока. Измерители предназначены для подключения к сети через трансформаторы тока, подключение по напряжению может быть как прямым, так и через трансформаторы. Питание измерителей осуществляется от независимого источника питания, как от основного, так и от резервного.
Измерители выполняют аналого-цифровое преобразование мгновенных значений измеряемых сигналов с частотой дискретизации в 256 раз превосходящей сетевую частоту и вычисление значений измеряемых величин из полученного массива данных в соответствии с программой. Измерители осуществляют измерение, регистрацию и мониторинг следующих параметров электрической энергии: напряжений, токов, мощностей, энергий, провалов напряжений и перенапряжений, прерываний напряжения, несимметрии напряжений, гармоник и интергармоник напряжений и токов в однофазных и трехфазных сетях при трехи четырехпроводных схемах включения.
Измерители могут применяться в системах электроснабжения как автономно, так и в составе автоматизированных информационно-измерительных систем учета электроэнергии, контроля качества, а также в составе автоматизированных систем диспетчерского управления и АСУ ТП. В составе измерителя имеется многофункциональный контроллер, который может реализовать следующие функции:
- 128 управляющих триггеров, программируемые уставки;
- возможность установки двух типов дополнительных модулей ввода и вывода: модуль, содержащий 8 программируемых реле, и модуль, содержащий 16 дискретных входов, время сканирования 1 мс;
- настройка логических связей между уставками;
- оперативные блокировки.
Запись выбранных для регистрации параметров электроэнергии и событий производится во внутреннюю энергонезависимую память измерителя, информация из которой, в том числе в виде осциллограмм, может быть выведена через цифровой интерфейс для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки измерителя могут проводиться при помощи кнопок управления и дистанционно через цифровой интерфейс. Измеритель может быть оснащен жидкокристаллическим сенсорным или светодиодным дисплеем, служащим для отображения результатов измерений и настройки. Измеритель обеспечивает самодиагностику всех основных блоков и устройств.
В журнале событий регистрируются время и даты наступления событий самодиагностики, срабатывания установок и операций переключения релейных входов и выходов. В зависимости от вариантов исполнения измерители имеют следующие типы коммуникационных портов: RS-485, Ethernet, USB, GPRS-модем, оптический инфракрасный порт.
Измеритель поддерживает следующие протоколы:
- стандартно: Modbus RTU, ASCII, Modbus/TCP,DNP 3.0, DNP3/TCP;
- опционально: МЭК 60870-5-101/104, МЭК 61850 MMS и GOOSE Messaging
Схема пломбирования измерителя показана на рисунке 2.
Программное обеспечение измерителя записано в память микропроцессора и с помощью пароля защищено от несанкционированного вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное программное обеспечение | PM180 | 31.ХХ.ХХ | Отсутствует |
Уровень защиты программного обеспечения СИ от непреднамеренных и
преднамеренных изменений «С» по МИ 3286-2010.
Основные характеристики измерителей приведены в таблице 2 - 3.
Таблица 2 - Метрологические характеристики
| Величины | Диапазон измерений | Пределы допускаемой основной относительной погрешности измерений |
| Напряжение фазное, В Номинальное значение напряжения задается при параметрировании и может принимать значения: - при прямом включении без трансформатора: 3*220/380; 3*230/400; *400/690; - при включении через трансформатор напряжения: 3*57,7/100; 3*63,5/110; 3*69,2/120; 3*57,7; 3*63,5; 3*69,2. | От 10 % до 150 % номинального напряжения | ± 0,1 % * |
| Значение силы тока, А Номинальное значение силы тока 1 А или 5 А в зависимости от исполнения | от 1 % до 200 % номинальной силы тока | ± 0,1 % ** |
| от 200 % до 2000 % номинальной силы тока | ± 2 % ** | |
| Частота, Гц | От 40 до 70 | ± 0,02 % |
| Коэффициент мощности при значении силы тока не менее 2 % от номинальной | cos ф > 0,5 | ± 0,35 % |
| Коэффициент искажения синусоидальности тока и напряжения относительно основной гармоники, % | При значениях коэффициента > 1 %; при значениях силы тока и напряжения от 10 % до 200 % от номинальных | ± 1,5 % |
| Коэффициент искажения синусоидальности тока относительно номинальной силы тока, % | ± 1,5 % | |
| Фазовые углы | от 0 до ± 180° | ± 1 градус |
| Активная мощность, Вт | При напряжении от 80 % до 120 % номинального значения, при силе тока от 2 % до 200 % номинального значения, cos ф > 0,5 | ± 0,2 % |
| Активная энергия, Втч; потребление/генерация | Класс 0,2S по ГОСТ 31819.22-2012 | ± 0,2 % |
| Реактивная мощность, вар | ± 0,3 % *** | |
| Реактивная энергия, варч; потребление/генерация | ± 0,3 % *** | |
| Полная мощность, В-А | При напряжении от 80 % до 120 % номинального значения, при силе тока от 2 % до 200 % номинального значения | ± 0,2 % |
| Полная энергия, В-А ч; потребление/генерация | ± 0,2 % | |
| Напряжение нулевой последовательности, В | От 10 % до 150 % номинального значения | ± 0,1 % * |
| Напряжение прямой последовательности, В | ||
| Напряжение обратной последовательности, В | ||
| Коэффициент несимметрии напряжения по обратной последовательности | От 0,5 % до 5 % | ± 0,15 % |
| Коэффициент несимметрии напряжения по нулевой последовательности | ||
| * Погрешность относительно номинального значения напряжения ** Погрешность относительно номинального значения силы тока *** Погрешность относительно значения измеряемой полной мощности (энергии) Погрешности измерений реактивной мощности и энергии указаны для всего диапазона рабочих температур, погрешности всех остальных измерений указаны для диапазона температуры от + 20 до + 26 °С. Дополнительная температурная погрешность для | ||
диапазонов температур от минус 25 до 20 °С и от 26 до 60 °С составляет: для измерений тока и напряжения ± 0,005 % / °С; для измерений мощности и электроэнергии ± 0,01 % / °С.
Пределы дополнительной погрешности, вызванной влияющими величинами, соответствуют нормативам ГОСТ 31819.22-2012, пункт 8.2._
Таблица 3 - Технические характеристики
| Потребляемая мощность по цепям напряжения (на фазу), не более, В-А | 0,2 |
| Потребляемая мощность по цепям тока (на фазу), не более, ВА: при номинальном токе 5 А при номинальном токе 1 А | 0,2 0,05 |
| Сила стартового тока | 0,001 ^ом |
| Класс защиты цепей токов и напряжения | Класс Б (4 кВ на минуту) |
| Скорость обмена информацией по цифровым интерфейсам: RS-323/RS-485, Кбит/с GPRS-модем, Кбит/с USB 1.1, Мбит/с Ethernet, Мбит/с | до 115,2 до 115,2 до 12 до 10/100 |
| Пределы допускаемой основной абсолютной погрешности хода внутренних часов измерителя, при 23 °С, с/сут | ± 0,17 Имеется возможность синхронизации от внешнего источника точного времени |
| Пределы допускаемой дополнительной температурной погрешности хода внутренних часов измерителя, (с/сут)/ °С | ± 0,1 |
| Встроенные часы, срок службы батареи, при 23 °С | 10 лет |
| Срок хранения данных профиля нагрузки активной и реактивной энергии в «прямом» и «обратном» направлениях при времени интегрирования 30 мин., не менее | 3000 дней |
| Срок хранения данных в памяти при отсутствии питания, не менее | 20 лет |
| Рабочий диапазон температур, °С Температура хранения, °C Влажность, % | от минус 40 до 70 от минус 45 до 85 до 95 без конденсата |
| Масса, кг, не более | 2,5 |
| Г абариты (длина х ширина х высота), мм, не более | 220 х 152 х 210 |
| Средняя наработка на отказ, ч | 160000 |
| Срок службы, лет, не менее | 30 |
Знак утверждения типа наносится в виде наклейки на переднюю поверхность корпуса измерителя, а также типографским методом на титульные листы эксплуатационной документации.
В комплект поставки входят: измеритель
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1экз.
руководство по установке и эксплуатации (на CD-диске)
CD-диск с программным обеспечением паспорт
протокол заводских испытаний методика поверки
Поверка осуществляется в соответствии с документом МП 57414-14 «Приборы для измерений показателей качества и учета электрической энергии SATEC PM180». Методика поверки», утверждённым ФГУП «ВНИИМС» 21.01.2014 г.
Основное оборудование, необходимое для поверки:
установка многофункциональная измерительная CMC 256 plus или калибратор электрической мощности Fluke 6100A или иной, аналогичный с параметрами: переменное напряжение до 600 В, переменный ток до 20 А; частота 50 Гц, фазовый сдвиг между током и напряжением - 0 - 360о Погрешность по напряжению и току не более ± 0,03 %, погрешность установки угла фазового сдвига не более 0,05о, погрешность установки частоты - не хуже 0,003 Гц.
Приборы для измерений показателей качества и учета электрической энергии SATEC PM180. Руководство по установке и эксплуатации.
Нормативные документы, устанавливающие требования к приборам для измерений показателей качества и учета электрической энергии SATEC PM180
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и измерительные преобразователи цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний»
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и
0,5S» (класс 0,2S)
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики реактивной энергии» (класс 1)
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии в системах электроснабжения общего назначения» (класс А)
ГОСТ 30804.4.7-2013 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств»
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии»
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 246 |
