| Номер в госреестре | 57417-14 |
| Наименование СИ | Генераторы шума цифровые |
| Обозначение типа СИ | DNG 7500 |
| Изготовитель | "Wireless Telecom Group, Inc. Noisecom", США |
| Год регистрации | 2014 |
| Срок свидетельства | 26.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Генераторы шума цифровые DNG 7500 (далее по тексту - ГШ) предназначены для воспроизведения шумового сигнала (шумоподобной помехи).
Конструктивно ГШ выполнен в виде моноблока, внутри которого размещены цифровой генератор сигналов произвольной формы, усилитель и программируемый аттенюатор. На лицевой панели ГШ имеется цветной дисплей для отображения информации о режимах работы ГШ, значениях вводимых параметров и клавишная панель для управления. ГШ имеет коаксиальный выход с соединителем N тип (розетка) 50 Ом.
В ГШ предусмотрены режимы ручного и дистанционного управления. Ручное управление осуществляется с помощью клавишной панели, обеспечивающей возможность полного локального управления ГШ, а дистанционное управление осуществляется посредством интерфейса Ethernet. В ГШ имеется возможность просмотра формы спектра генерируемого шумового сигнала, а также программируемая ширина полосы частот.
Принцип действия ГШ основан на генерации шумоподобного сигнала с помощью цифрового генератора сигналов произвольной формы со следующими устанавливаемыми пользователем параметрами: значения начальной и конечной частоты; уровни сигнала в начальной и конечной частотах.

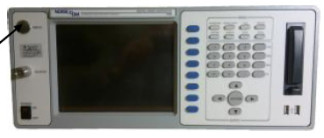

Внешний вид ГШ, место пломбировки от несанкционированного доступа и обозначение места для размещения наклейки «Знак утверждения типа» приведены на рисунках 1, 2.
*
- место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
** - место пломбировки от несанкционированного доступа
Рисунок 2
Работа генераторов осуществляется под управлением программного обеспечения (ПО) «Operating software».
Идентификационные данные (признаки) метрологически значимой части ПО указаны
в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификаци -онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| Operating software | 2.223 | ML2E7H831500231D9 2B5C5F023F612U | MD5 |
Метрологически значимая часть ПО ГШ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Метрологические и технические характеристики ГШ приведены в таблице 1. Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон рабочих частот, МГц | от 0,5 до 70 |
| Выходная мощность, дБмВт, не менее | 0 |
| КСВН выхода, не более | 1,5 |
| Тип соединителя СВЧ выхода | N (75 Ом), розетка |
| Напряжение питания, В | 220 ± 22 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 438x178x540 |
| Масса, кг, не более | 11,7 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, мм рт. ст. | 20 ± 5 до 80 от 626 до 795 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус ГШ в виде голографической наклейки.
Комплект поставки включает:
1 шт.; 1 к-т; 1 бр.
- генератор шума цифровой DNG 7500
- эксплуатационная документация
- методика поверки
осуществляется по документу МП 57417-14 «Инструкция. Генераторы шума цифровые DNG 7500 фирмы «WIRELESS TELECOM GROUP, INC. Noisecom», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 17 февраля 2014 г.
Основные средства поверки:
- комплект для измерений соединителей коаксиальный КИСК-7 (Рег. № 9864-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм;
- анализатор цепей векторный Ш061В (Рег.№ 47220-11), диапазон рабочих частот от 100 кГц до 3 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 100 кГц до 10 МГц ± (0,3-2,0) дБ, в диапазоне частот от 10 МГц до 3 ГГц ± (0,4-3,3) дБ;
- анализатор спектра E4440A (Рег.№ 35425-07), диапазон частот от 3 Гц до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений частоты (на частоте 1 ГГц) ±100 Гц, неравномерность АЧХ от 3 Гц до 3 ГГц ±0,38 дБ, значение среднего уровня собственного шума минус 153 дБм, значение фазового шума при отстройке на 10 кГц минус 118 дБц/Гц, пределы допускаемой абсолютной погрешности измерений уровня ± 0, 17 дБ, пределы допускаемой абсолютной погрешности, обусловленной переключением полос пропускания ±0,05 дБ.
Генераторы шума цифровые DNG 7500. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к генераторам шума цифровым DNG 7500
1. МИ 2171-91. Рекомендация. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне 0,002-178,3 ГГц.
2. Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
