Измерители параметров вакуумных коммутационных устройств ИПВКУ-2011, 57419-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители параметров вакуумных коммутационных устройств «ИПВКУ-2011» Назначение средства измерений

Измерители параметров вакуумных коммутационных устройств «ИПВКУ-2011» (далее

- измерители) предназначены для измерений электрического сопротивления и напряжения, а также интервалов времени и температуры неполяризованных и поляризованных вакуумных коммутационных устройств.

Описание

Измерители обеспечивают четыре режима работы:

-    режим «ИСПЫТАНИЯ», в котором измерение параметров ВКУ выполняется в соответствии с требованиями технологической документации на проверяемое ВКУ. Оператор выбирает в меню необходимый тип ВКУ из записанных в памяти измерителей. Результаты измерений записываются в память измерителей (до 1000 проведенных испытаний);

-    режим «ТЕХНОЛОГИЯ 1», в котором выполняется многократное измерение выбранного оператором параметра ВКУ в режимах в соответствии требованиями техдокументации. Оператор выбирает тип ВКУ из записанных в памяти измерителей, выбирает необходимый ему параметр ВКУ, задаёт количество циклов измерений;

-    режим «ТЕХНОЛОГИЯ 2», в котором измерение параметров ВКУ выполняется в режимах, заданных оператором. Оператор выбирает тип ВКУ из записанных в памяти измерителей, программирует режимы измерения (управляющее напряжение, длительность и частоту следования управляющих импульсов);

-    режим «ПОВЕРКА», в котором производится формирование сигналов для поверки самих измерителей.

Режимы работы измерителей задаются оператором через клавиатуру и меню, выполненные в виде сенсорного жидкокристаллического цветного дисплея размером 116*88 мм.

При измерении параметров ВКУ в режиме «ИСПЫТАНИЯ» измерители в автоматическом режиме выполняют измерение сопротивления обмоток управления, сопротивления замкнутых контактов, напряжения срабатывания / отпускания, времени срабатывания / отпускания, температуры окружающей среды. Результаты измерений параметров ВКУ обрабатываются с учётом температуры окружающей среды и выводятся на экран дисплея. При необходимости, результаты измерений по команде оператора печатаются на подключенном принтере.

Принцип работы измерителей при измерении электрического сопротивления постоянному току обмоток управления основан на определении отношения двух электрических напряжений на последовательно соединенных измеряемом и образцовом участках цепи при протекании через них постоянного электрического тока. Измерение осуществляется по четырехпроводной схеме.

Принцип работы измерителей при измерении электрического сопротивления замкнутых контактных пар основан на измерении напряжения на участке цепи при протекании через него стабилизированного постоянного электрического тока. Измерение осуществляется по четырехпроводной схеме.

При измерении напряжения срабатывания / отпускания управляемый коммутатор напряжения измерителя в соответствии с типом контролируемого изделия вырабатывает управляющее напряжение, изменяющееся во времени - нарастающее при измерении напряжения срабатывания и убывающее при измерении напряжения отпускания неполяризованных реле, или импульсы напряжения с нарастающей или убывающей амплитудой - при испытании поляризованных реле. Изменение управляющего напряжения происходит до фиксации изменения состояния контактов, которое контролируется после каждого изменения управляющего напряжения.

Временные параметры ВКУ измеряются посредством фиксации моментов времени изменения состояния контактных пар ВКУ.

Температура окружающей среды измеряется с помощью цифрового датчика температуры подключенного к разъёму «ДАТЧИК ТЕМПЕРАТУРЫ» на лицевой панели измерителей.

Измерители оснащены измерительными кабелями с зажимами типа «Кельвин», обеспечивающими подключение выводов ВКУ к блоку измерения по двухпроводной схеме, что необходимо для выполнения измерения сопротивления обмоток и замкнутых контактных пар по четырехпроводной схеме. Измерители допускают применение специальных измерительных кабелей с многополюсными соединителями (контактными устройствами), соответствующими конструкции конкретного типа ВКУ.

Измерители выполнены в металлическом корпусе. На лицевой панели расположены: тумблер «СЕТЬ» для включения питающей сети, разъём «ДАТЧИК ТЕМПЕРАТУРЫ» для подключения датчика температуры, разъём «ИЗДЕЛИЕ» для подключения измерительного кабеля, кнопка «СБРОС» для приведения электронной схемы измерителей в исходное состояние и сенсорный жидкокристаллический цветной дисплей для управления измерителем через экранную клавиатуру, а также отображения меню и результатов измерений.

На задней панели измерителей расположены: разъём для подключения сети 220 В, два предохранителя 6,3 А, клемма заземления, сервисный разъём «КОНТРОЛЬ», разъём «ПРИНТЕР» для подключения входящего в комплект поставки принтера EPSON TM-U220PD -M188D. Корпус измерителей имеет подвижную ручку для переноски.

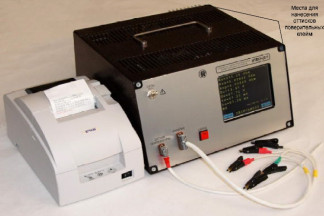

Фотография общего вида представлена на рисунке 1.

Программное обеспечение

Программное обеспечение имеет один уровень (низкий) - встроенное программное обеспечение.

Таблица 1

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий».

Технические характеристики

Основные метрологические характеристики представлены в таблице 2.

Таблица 2

Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры окружающего воздуха от нормальной составляют 0,5 от пределов допускаемой основной погрешности измерений.

Потребляемая мощность не более 100 ВА.

Время установления рабочего режима не превышает 5 мин.

Продолжительность непрерывной работы не менее 8 ч.

Сопротивление изоляции в нормальных условиях применения не менее 20 МОм. Сопротивление защитного заземления не более 0,1 Ом.

Масса не более 6 кг.

Габаритные размеры не более 350*335*190 мм.

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С..............................................от 10 до 35;

-    относительная влажность воздуха, %...........................................до 80 при 25 °С;

-    атмосферное давление, кПа (мм рт. ст.).....................от 70 до 106,7 (от 537 до 800);

-    напряжение питающей сети переменного тока, В..............................от 198 до 242;

-    частота питающей сети, Гц............................................................от 49 до 51.

Нормальные условия эксплуатации:

-    температура окружающего воздуха, °С...........................................от 15 до 25;

-    относительная влажность воздуха, %................................................от 30 до 80;

-    атмосферное давление, кПа (мм. рт. ст.).......................от 84 до 106 (от 630 до 795);

-    напряжение питающей сети переменного тока, В.........................от 215,6 до 224,4;

-    частота питающей сети, Гц........................................................от 49,5 до 50,5.

Знак утверждения типа наносится фотохимическим или печатным способом на лицевую панель и печатным способом в центре титульного листа руководства по эксплуатации.

Комплектность

В комплект поставки входят:

-    измеритель «ИПВКУ-2011» РУКЮ.411711.005 - 1 шт.;

-    принтер Epson TM-U220 PD - M188D - 1 шт.;

-    датчик температуры РУКЮ.408717.001 - 1 шт.;

-    кабель измерительный РУКЮ.685663.502 - 1 шт.;

-    кабель измерительный РУКЮ.685663.503 - 1 шт.;

-    кабель поверочный РУКЮ.685663.504 - 1 шт.;

-    кабель сетевой - 1 шт.;

-    руководство по эксплуатации. РУКЮ. 411723.006 РЭ - 1 экз.

Поверка

осуществляется по разделу 4 документа РУКЮ. 411723.006 РЭ «Измеритель параметров вакуумных коммутационных устройств «ИПВКУ-2011». Руководство по эксплуатации», утверждённому ГЦИ СИ ФБУ «Пензенский ЦСМ» в марте 2014 г.

Перечень рекомендуемых основных средств поверки представлен в таблице 3.

Таблица 3

Сведения о методах измерений

Нормативные документы, устанавливающие требования к измерителям «ИПВКУ-2011»

1    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2    ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

3    ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

4    ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.

5    ГОСТ Р 8.764-2011. ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
