Измерители параметров среды ИПСЭС-1, 57421-14

Назначение

Измеритель параметров среды ИПСЭС-1 (далее - ИПСЭС) предназначен для измерений метеорологических параметров: температуры, относительной влажности, атмосферного давления.

Описание

Принцип действия ИПСЭС основан на преобразовании сигналов, поступающих от первичных измерительных преобразователей (датчиков) температуры, относительной влажности и атмосферного давления в цифровые коды, подлежащие дальнейшей обработке, хранению и передаче по цифровым каналам связи на внешние устройства отображения информации или системы сбора метеорологических данных.

ИПСЭС содержит три измерительных канала (ИК): ИК температуры, ИК относительной влажности воздуха и ИК атмосферного давления.

В датчике температуры в качестве чувствительного элемента использован платиновый пленочный термометр сопротивления.

Для измерений относительной влажности используется датчик влажности емкостного

типа.

Измерение атмосферного давления производится датчиком пьезорезонансного типа.

Конструктивно ИПСЭС состоит из:

-    щупа (ЩП), в котором размещены датчики температуры и влажности, а также электронные компоненты для усиления и преобразования аналоговых сигналов ИК температуры и ИК влажности в цифровые коды;

-    модуля электроники (МЭ), в котором расположены датчик давления (ДД) и процессор для обработки данных.

МЭ обеспечивает приём и обработку измерительной информации от ЩП и ДД, а также передачу данных на индикаторное устройство или системы сбора метеорологической информации.

Для защиты датчиков температуры и влажности от прямого воздействия солнечной радиации и атмосферных осадков, ЩП размещен в устройстве, обеспечивающем радиационную защиту (РЗ).

Электропитание ИПСЭС осуществляется от внешнего источника постоянного тока напряжением (24 ± 4) В и выходным током не менее 0,5 А.

Для отображения данных от ИПСЭС должен использоваться IBM-совместимый персональный компьютер (ПК), с предустановленным специализированным программным обеспечением (ПО) и программой HyperTerminal из состава ОС Windows для чтения данных, поступающих на последовательный порт ПК, обеспечивающий прием цифровых сигналов в стандарте RS485 в виде ASCII - кодов.

Передача данных от ИПСЭС осуществляется на расстояние до 1200 м.

ИПСЭС имеет две модификации:

ИПСЭС - 1 - базовая модификация;

ИПСЭС-1 01 - модификация с упрощенным датчиком давления.

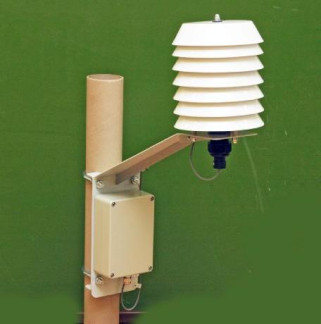

Внешний вид ИПСЭС и место пломбирования для предотвращения несанкционированного доступа указаны на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) ИПСЭС обеспечивает автоматизацию процессов обработки сигналов измерительной информации температуры, относительной влажности и атмосферного давления, а также передачу этой информации в виде ASCII- кодов на индикаторные устройства или системы сбора метеорологической информации.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от изменений.

Лист № 3 Всего листов 5

Специальных средств защиты метрологически значимой части ПО не требуется.

ПО записано (зашито) в память встроенного в ИПСЭС микропроцессора, что исключает возможность удаления и иных преднамеренных изменений метрологически значимой части ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится гравировкой или другими способами нанесения маркировки на МЭ, а также типографским способом на титульный лист Руководства по эксплуатации.

Таблица 3

Поверка

осуществляется по документу МП 254-0024-2013 «Измеритель параметров среды ИПСЭС-1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 05 февраля 2014 года.

Основные средства поверки:

-    барометр образцовый переносной БОП-1М-1, диапазон измерений от 300 до 1100 гПа, пределы допускаемой абсолютной погрешности ±10 Па, с устройством для создания и поддержания абсолютного давления в диапазоне от 100 до 1100 гПа;

-    термометр сопротивления эталонный ЭТС-100 по ГОСТ 8.558-2009, доверительные границы абсолютной погрешности 0,02 °С в диапазоне температур от минус 196 °С до 666,323 °С;

-    гигрометр Rotronic модиф. «HygroPalm», диапазоны измерений температуры от минус 40 до 85 °C; относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности измерений температуры ± 0.2°C; относительной влажности ±1,0%;

-    климатическая камера 3524/58, диапазоны воспроизводимых температур от минус 60 °С до 100 °С и относительных влажностей от 10 до 100%, пределы допускаемой нестабильности поддержания заданной температуры 0,1 °С.

Сведения о методах измерений

приведены в документе ЕСКТ.416311.003 РЭ. «Измеритель параметров среды ИПСЭС-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям параметров среды ИПСЭС-1

1    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»

2    ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»

3    ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 270 до 400000 Па».

4    ЕСКТ.416311.003 ТУ. «Измеритель параметров среды ИПСЭС-1». Технические условия.

Рекомендации к применению

при осуществлении деятельности в области гидрометеорологии, по обеспечению безопасности при чрезвычайных ситуациях.
