| Номер в госреестре | 57429-14 |
| Наименование СИ | Калибраторы акустические |
| Обозначение типа СИ | АК-1000 |
| Изготовитель | ООО "ПКФ Цифровые приборы", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 26.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Калибраторы акустические АК-1000 (далее - калибраторы) предназначены для создания звукового поля с уровнями 94 дБ и 114 дБ (отн. 20 мкПа) на частоте 1000 Гц, воздействующего на диафрагму микрофонов диаметром оснащенных защитной сеткой и применяемых в составе шумомеров 1 или 2 класса по ГОСТ 17187-2010.
Калибратор представляет из себя портативное устройство, выполненное в форме цилиндра. На верхнем торце калибратора имеется приемное гнездо для установки стандартных микрофонов диаметром ^", на нижнем торце расположены кнопка включения (выключения), кнопка выбора уровня звукового сигнала, индикатор состояния прибора и технологический разъем.
Калибратор состоит из акустической полости, предназначенной для установки внешнего микрофона, и системы генерации звукового давления. Все составные части калибратора выполнены в едином корпусе. Элементы калибратора, не предназначенные для доступа пользователя, должны быть конструктивно защищены от внешнего вмешательства.
Принцип действия калибратора основан на создании звукового давления с заданным уровнем с помощью установленного в камере излучателя. Синусоидальный электрический сигнал на вход излучателя подается от встроенного генератора. Уровень звукового давления (УЗД) задается в зависимости от положения переключателя уровня. Стабилизация уровня осуществляется за счет обратной связи с использованием контрольного микрофона, размещенного в камере калибратора. Это позволяет минимизировать изменения УЗД от внешних условий и эффективного объёма присоединяемого микрофона.
Защита от несанкционированного доступа производится нанесением на предприятии-изготовителе специальной пломбы на нижней панели корпуса прибора.
По техническим характеристикам калибраторы соответствуют требованиям ГОСТ Р МЭК 60942-2009, класс 1.

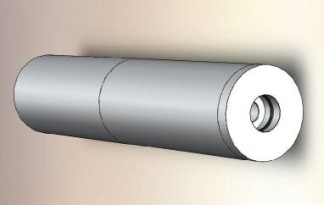

Внешний вид калибратора показан на фотографии.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Воспроизводимый УЗД, дБ (отн. 20 мкПа) | 94, 114 |
| Пределы допускаемой основной погрешности воспроизводимого УЗД, дБ | ± 0,25 |
| Пределы допускаемой дополнительной погрешности УЗД, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, дБ | ± 0,08 |
| Частота воспроизводимого звукового давления, Гц | 1000 |
| Пределы допускаемой основной относительной погрешности воспроизведения частоты звукового давления, % | ± 0,7 |
| Пределы допускаемой дополнительной относительной погрешности частоты звукового давления, вызванной изменением температуры окружающего воздух в диапазоне рабочих температур, % | ± 0,07 |
| Коэффициент нелинейных искажений, %, не более | 2,5 |
| Масса (с элементами питания), кг, не более | 0,250 |
| Габаритные размеры (длинахдиаметр), мм, не более | 158x35 |
| Нормальные внешние условия: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре 40 °С), %, не более - атмосферное давление, кПа | от 22 до 24 от 45 до 55 от 99 до 102 от минус 10 до 50 90 от 65 до 108 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации ПКДУ 411100.001.033РЭ типографским способом.
Комплект поставки калибратора приведен в таблице 2.
Таблица 2
| Обозначение | Наименование | Количе ство | Приме чание |
| ПКДУ 411100.001.033 | Калибратор акустический «АК-1000» | 1 | |
| Комплект элементов питания | 1 | ||
| ПКДУ 411100.001.033РЭ | Калибратор акустический «АК-1000». Руководство по эксплуатации | 1 | |
| ПКДУ 411100.001.033ПС | Калибратор акустический «АК-1000». Паспорт | 1 | |
| Чехол | 1 |
осуществляется по документу ПКДУ411100.001.033МП «Инструкция. Калибраторы акустические АК-1000. Методика поверки», утвержденному первым заместителем генерального директора-заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2014 г.
Основные средства поверки:
- капсюль измерительный конденсаторный микрофона 4134 (рег. № 7148-79) с усилителем предварительным 2639: пределы допускаемой погрешности измерений звукового давления на частоте 1000 Гц ± 0,1 дБ;
- мультиметр цифровой 34401А (рег. № 54848-13), пределы допускаемой относительной погрешности измерения переменного напряжения ± 0,1 %; частоты ± 0,1 %;
- измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83), пределы допускаемой относительной погрешности измерений ± 0,07 %.
Калибраторы акустические АК-1000. Руководство по эксплуатации. ПКДУ 411100.001.033РЭ.
Нормативные и технические документы, устанавливающие требования к калибраторам акустическим АК-1000
ГОСТ Р МЭК 60942-2009 «Калибраторы акустические. Технические требования и требования к испытаниям».
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 4712 |
| Поверителей | 48 |
| Актуальность данных | 22.11.2024 |
