| Номер в госреестре | 57431-14 |
| Наименование СИ | Микротвердомеры |
| Обозначение типа СИ | Microscan OD, Microscan AC, Microscan CN |
| Изготовитель | "LTF S.p.A.", Италия |
| Год регистрации | 2014 |
| Срок свидетельства | 26.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Микротвердомеры MICROSCAN OD, MICROSCAN AC, MICROSCAN CN (далее -микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Микротвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Микротвердомеры MICROSCAN OD имеют оптико-цифровую систему измерения отпечатка.
К микротвердомерам MICROSCAN AC, MICROSCAN CN подключается персональный компьютер (далее - ПК), программное обеспечение которого позволяет находить и автоматически измерять отпечаток.
Микротвердомеры MICROSCAN CN - это полностью автоматизированная модель, работающая под управлением ПК. Обеспечивает автофокусировку, автоматическое приложение нагрузки, измерение отпечатка, сохранение изображений, статистическую обработку результатов и т.д. Микротвердомеры MICROSCAN CN оснащены системой автоматического управления циклом испытания с возможностью перемещения образца по моторизованным осям предметного столика
Доступ к метрологически значимой части ограничен конструкцией микротвердомеров.

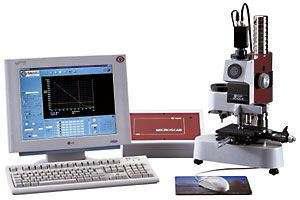

Внешний вид микротвердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Встроенное программное обеспечение (ПО) используется для управления работой микротвердомеров, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификато ра ПО |
| Программное обеспечение для твердомеров MICROSCAN OD MICROSCAN AC, MICROSCAN CN | MICROSCAN_OD ISOSCAN | v 1.00.10 и выше v 5.04 и выше | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Пределы допускаемой относительной погрешности нагрузки для нагрузок
0,098 Н; 0,147 Н; 0,245 Н; 0,490 Н; 0,981 Н, %.............................................................................± 1,5.
Пределы допускаемой относительной погрешности нагрузки для нагрузок
1,96 Н; 2,94 Н; 4,90 Н; 9,81 Н, %...................................................................................................± 1,0.
Диапазон измерений твердости по шкалам Виккерса HV 0,01;
HV 0,015; HV 0,025, HV.....................................................................................................от 50 до 250.
Диапазон измерений твердости по шкалам Виккерса, HV 0,05 HV 0,1, HV...... от 50 до 450.
Диапазон измерений твердости по шкалам Виккерса, HV 0,2; HV 0,3, HV.....от 50 до 1000.
Диапазон измерений твердости по шкалам Виккерса, HV 0,5 HV 1, HV...........от 50 до 1500.
Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2. Таблица 2
| Обозначение шкалы твёрдости | Интервалы измерений твёрдости, HV | |||||||||
| 100± 50 | 200± 50 | 300± 50 | 400± 50 | 500± 50 | 600± 50 | 700± 50 | 800± 50 | 900± 50 | 1225± 275 | |
| Пределы допускаемых абсолютных погрешностей микротвердомеров, HV (±) | ||||||||||
| HV 0,01 | 15 | 25 | - | - | - | - | - | - | - | - |
| HV 0,015 | 15 | 25 | - | - | - | - | - | - | - | - |
| HV 0,025 | 15 | 25 | - | - | - | - | - | - | - | - |
| HV 0,05 | 13,5 | 25 | 35 | 49,5 | - | - | - | - | - | - |
| HV 0,1 | 10,5 | 20 | 35 | 49,5 | - | - | - | - | - | - |
| HV 0,2 | 6 | 15 | 28 | 40,5 | 55 | 71,5 | 82,5 | 102 | 114 | - |
| HV 0,3 | 6 | 12,5 | 21 | 31,5 | 44 | 58,5 | 75 | 85 | 104,5 | - |
| HV 0,5 | 4,5 | 12,5 | 12,5 | 27 | 33 | 45,5 | 52,5 | 68 | 76 | 165 |
| HV 1 | 4,5 | 10 | 14 | 18 | 27,5 | 32,5 | 37,5 | 51 | 57 | 120 |
О/'ч
- температура окружающего воздуха , С..........................................
от 10 до 40; от 20 до 90. 220±22В.
- относительная влажность окружающего воздуха, не более, %. __ Напряжение питания от сети переменного тока частотой (50±1) Гц
Габаритные размеры, мм, не более:
.1000; ..500; ... 800. ....40.
- длина ...
- ширина
- высота
Масса, кг, не более
наносится на корпус микротвердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
В комплект поставки входят:
микротвердомер MICROSCAN OD, или MICROSCAN AC, или MICROSCAN CN (по заказу)
1 шт.; 1 комплект; 1 шт.
дополнительные принадлежности
руководство по эксплуатации MICROSCAN - 01 РЭ
осуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
Проверка ПО осуществляется в соответствии с руководством по эксплуатации MICROSCAN - 01 РЭ.
Микротвердомеры MICROSCAN OD, MICROSCAN AC, MICROSCAN CN. Руководство по эксплуатации. MICROSCAN - 01 РЭ.
Нормативные документы устанавливающие требования к микротвердомерам MICROSCAN OD, MICROSCAN AC, MICROSCAN CN
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
2 ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
3 ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
4 ГОСТ 8.063-2007 «ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
5 Техническая документация фирмы-изготовителя.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
