Твердомеры ERGOTEST COMP 25, ERGOTEST DIGI 25R, ERGOTEST DIGI 25RS, ERGOTEST DIGI 25U, 57432-14

Назначение

Твердомеры ERGOTEST COMP 25, ERGOTEST DIGI 25 R, ERGOTEST DIGI 25 RS, ERGOTEST DIGI 25 U (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Бринелля и Виккерса, в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59, ГОСТ Р ИСО 6507-1:2007.

Описание

Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника.

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры ERGOTEST COMP 25 - аналоговый прибор, оснащенный двойной циферблатной шкалой для измерения твердости по методу Роквелла и Супер-Роквелла.

Твердомеры ERGOTEST DIGI 25 R, ERGOTEST DIGI 25 RS, ERGOTEST DIGI 25 U имеют дисплей для отображения результата и параметров измерений. Твердомеры ERGOTEST DIGI 25 R предназначены для измерения твердости по шкалам Роквелла. Твердомеры ERGOTEST DIGI 25 RS предназначены для измерения твердости по шкалам Роквелла и Супер-Роквелла. Твердомеры ERGOTEST DIGI 25 U используются для измерения твердости по шкалам Роквелла, Бринелля и Виккерса.

Доступ к метрологически значимой части ограничен конструкцией твердомеров.

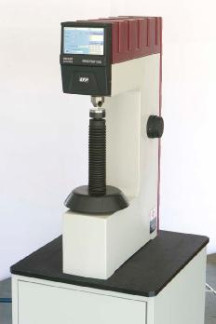

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

место нанесения знака утверждения типа

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Испытательные нагрузки для шкал Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузки приведены в таблице 2.

Таблица 2

Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.

Таблица 3

Испытательные нагрузки для шкал Виккерса, Н

(для твердомеров ERGOTEST DIGI 25 U)........................................................................294,2, 980,7.

Пределы допускаемой относительной погрешности нагрузки, %..............................± 1,0.

Диапазоны измерений твердости по шкалам Виккерса и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 4.

Таблица 4

Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля, HBW

(для твердомеров ERGOTEST DIGI 25 U)

HBW 2,5/62,5 (нагрузка 613 Н);.........................................................................................от 32 до 215;

HBW 2,5/187,5 (нагрузка 1839 Н)......................................................................................от 95 до 650;

HBW 5/62,5 (нагрузка 613 Н);..............................................................................................от 10 до 50;

HBW 1/30 (нагрузка 294 Н);...............................................................................................от 95 до 650.

Пределы допускаемой относительной погрешности нагрузки, %................................± 1,0.

Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 5.

Таблица 5

О/'ч

-    температура окружающего воздуха , С.................................................

от 10 до 40; от 20 до 90.

.........220±22.

-    относительная влажность окружающего воздуха, не более, %..........

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

Габаритные размеры твердомеров и масса приведены в таблице 6. Таблица 6

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

-    твердомер ERGOTEST COMP 25, или ERGOTEST DIGI 25 R, или ERGOTEST DIGI 25 RS, или ERGOTEST DIGI 25 U (по заказу)

...........1 шт.;

1 комплект; ............1 шт.

-    дополнительные принадлежности............................................................

-    руководство по эксплуатации ERGOTEST - 01 РЭ...............................

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Сведения о методах измерений

Твердомеры ERGOTEST COMP 25, ERGOTEST DIGI 25 R, ERGOTEST DIGI 25 RS, ERGOTEST DIGI 25 U. Руководство по эксплуатации. ERGOTEST - 01 РЭ.

Нормативные документы устанавливающие требования к твердомерам ERGOTEST COMP 25, ERGOTEST DIGI 25 R, ERGOTEST DIGI 25 RS, ERGOTEST DIGI 25 U

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».

3    ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

4    ГОСТ 8.063-2007 «ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

5    ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».

6    ГОСТ 8.062-85 «ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

7    ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С»

8    ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)».

9    ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

10    Техническая документация фирмы-изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
