Твердомеры Виккерса ISOSCAN OD, ISOSCAN AC, ISOSCAN CN, 57433-14

Назначение

Твердомеры Виккерса ISOSCAN OD, ISOSCAN AC, ISOSCAN CN (далее -твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.

Описание

Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры ISOSCAN OD имеют оптико-цифровую систему измерения отпечатка.

К твердомерам ISOSCAN AC, ISOSCAN CN подключается персональный компьютер, программное обеспечение (ПО) которого позволяет находить и автоматически измерять отпечаток.

Твердомеры ISOSCAN CN - это полностью автоматическая модель, обеспечивающая автофокусировку, автоматическую смену индентора и объективов, оснащенная моторизованным предметным столиком.

Твердомеры выпускаются в исполнениях HV 1, HV 2, HV 10, HV 50, имеющих различные шкалы измерения твердости:

HV 1 - шкалы от HV 0,01 до HV 1;

HV 2 - шкалы от HV 0,025 до HV 2;

HV 10 - шкалы от HV 0,2 до HV 10;

HV 50 - шкалы от HV 1 до HV 50.

Доступ к метрологически значимой части ограничен конструкцией твердомеров.

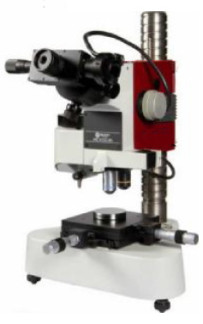

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Программное обеспечение

Встроенное ПО используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Пределы допускаемой относительной погрешности нагрузки для нагрузок

0,098 Н; 0,245 Н; 0,490 Н; 0,981 Н, %...............................................................................................± 1,5.

Пределы допускаемой относительной погрешности нагрузки для нагрузок

1,96 Н; 2,94 Н; 4,90 Н; 9,81 Н, 19,61 Н; 29,42 Н; 49,03 Н; 98,07 Н; 196,1 Н;

294,2 Н; 490,3 Н %.................................................................................................................................± 1,0.

Диапазон измерений твердости по шкалам Виккерса HV 0,01; HV 0,025, HV... от 50 до 250.

Диапазон измерений твердости по шкалам Виккерса HV 0,05 HV 0,1, HV....... от 50 до 450.

Диапазон измерений твердости по шкалам Виккерса HV 0,2; HV 0,3, HV......от 50 до 1000.

Диапазон измерений твердости по шкалам Виккерса HV 0,5 HV 1, HV HV 2; HV 3; HV 5; HV 10; HV 20; HV 30; HV 50..................................................................от 50 до 1500.

Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2. Таблица 2

Примечание: в твердомерах исполнения HV используются шкалы HV 0,01 - HV 1; исполнения HV 2 - шкалы HV 0,025 - HV 2; исполнения HV 10 - шкалы HV 0,2 HV 10; исполнения HV 50 - шкалы HV 1 - HV 50.

Рабочие условия применения:

-    температура окружающего воздуха,оС...........................................................от 10 до 40;

-    относительная влажность окружающего воздуха, не более, %...................от 20 до 90.

Напряжение питания от сети переменного тока частотой (50±1) Гц................ 220±22 В.

Габаритные размеры, мм, не более:

-    длина.................................................................................................................................400;

-    ширина..............................................................................................................................600;

-    высота............................................................................................................................... 700.

Масса, кг, не более..............................................................................................................56.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

-    твердомер ISOSCAN OD или ISOSCAN AC или ISOSCAN CN (по заказу) 1 шт.;

-    дополнительные принадлежности    1 комплект;

-    руководство по эксплуатации ISOSCAN - 01 РЭ    1 шт.

Поверка

осуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

Проверка ПО осуществляется в соответствии с руководством по эксплуатации ISOSCAN - 01 РЭ.

Нормативные документы устанавливающие требования к твердомерам ISOSCAN OD, ISOSCAN AC, ISOSCAN CN

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».

3    ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

4    ГОСТ 8.063-2007 «ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

5    Техническая документация фирмы-изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
