Антенны зеркальные двухканальные AC025DP, 57436-14

Назначение

Антенны зеркальные двухканальные AC025DP (далее по тексту - антенны) предназначены для измерений характеристик электромагнитных полей СВЧ диапазона.

Описание

Конструктивно антенна выполнена по двухзеркальной схеме с облучателем, имеющим круглый раскрыв. Диаметр зеркала 250 мм, диаметр контррефлектора, установленного на четырех опорных стержнях 40 мм. К облучателю подключены два приемных канала, работающих на ортогональных линейных поляризациях. В каждом приемном канале установлен индивидуальный малошумящий усилитель (МШУ). Приемная часть антенны защищена герметичным радиопрозрачным колпаком. Антенна запитывается через коаксиальный вход типа PC 2.92 (розетка) по ГОСТ 13317-89.

Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенны в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

При измерениях плотности потока энергии электромагнитного поля антенны посредством кабельной сборки подключаются к входу измерителя мощности, анализатора спектра, измерительного приемника или другого приемного измерительного устройства.

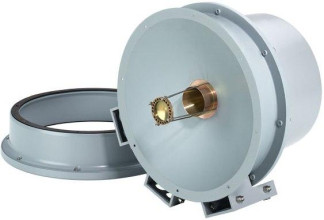

Внешний вид антенны и место нанесения наклейки «Знак утверждения типа» приведены на рисунке 1. Места пломбировки от несанкционированного доступа приведены на рисунке 2.

* - место для нанесения наклейки «Знак утверждения типа»

** - места пломбировки от несанкционированного доступа

Технические характеристики

Метрологические и технические характеристики антенн приведены в таблице 1.

Таблица 1

Знак утверждения типа

наносится на корпус антенны в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки включает:

-    антенна зеркальная двухканальная AC025DP - 1 шт.;

-    адаптер питания R&S IN308 - 1 шт.;

-    эксплуатационная документация - 1 к-т;

-    методика поверки - 1 шт.

осуществляется по документу МП 57436-14 «Инструкция. Антенны зеркальные двухканальные AC025DP фирмы «Rohde&Schwarz GmbH & Co. КG», Германия. Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России 10.02.2014 г. Основные средства поверки:

-    анализатор электрических цепей векторный ZVA40 (рег. № 37174-08): диапазон рабочих частот от 10 МГц до 40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 8'10-6, уровень гармонических составляющих в выходном сигнале не более минус 20 дБ, диапазон мощности выходного сигнала от минус 30 до 6 дБм, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 75 до 15 дБ - ± 1 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 25 до 10 дБ - ±1 дБ;

-    комплект антенный измерительный АИК 1-40 А (рег. № 36492-07): диапазон рабочих частот от 18 до 40 ГГц, КУ антенной системы АС-2-3 А не менее 23 дБ, КУ антенной системы АС-2-3А не менее 25 дБ, КСВН входа антенных систем АС-2-3А и АС-2-4А не более 1,5, пределы допускаемой погрешности КУ ± 2,0 дБ;

-    дальномер лазерный Leica Disto D5 (рег. № 41142-09): диапазон измерений длины от 0,05 до 200 м, пределы допускаемой абсолютной погрешности измерений дальности

± 1 мм.

Сведения о методах измерений

Антенны зеркальные двухканальные AC025DP. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к антеннам зеркальным двухканальным AC025DP

1.    ГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».

2.    ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного в диапазоне частот от 0,3 до 178,4 ГГц».

3.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
