Приборы контроля аппаратуры рельсовых цепей тональной частоты автоматизированные АПК-ТРЦ, 57439-14

Назначение

Приборы контроля аппаратуры рельсовых цепей тональной частоты автоматизированные АПК-ТРЦ (далее прибор) предназначены для измерения и контроля электрических параметров генераторов рельсовых цепей тональной частоты (далее генераторов ТРЦ) ГПЗ, ГП31, ГП4 ГП41, ГП3С, ГП3С-Р, ГП-Ц, приемников рельсовых цепей тональной частоты (далее приемников ТРЦ) ПП(М), ПП1, ПРЦ4Л, ПРЦ4Л1, ПП31, ПП41, ПП3С, ПП3СМ, ПП4С, ПП3С-Д, ПП3С-ДР, ПП4С-Д, ПП4С-ДР, ПП-Ц, фильтров рельсовых цепей тональной частоты (далее фильтров ТРЦ) ФПМ, ФРЦ при настройке, наладке и обслуживании в ремонтно-технологических участках дистанций сигнализации и связи ОАО РЖД.

Описание

Прибор АПК-ТРЦ состоит из измерительного блока, блока коммутации и АРМ на основе персонального компьютера. Измерительный блок содержит генератор синусоидального и амплитудно-модулированного (АМ) сигналов, измеритель напряжения и частоты синусоидального и АМ сигнала, блок питания генераторов ТРЦ и приемников ТРЦ, блок цифровой обработки сигналов, блок аналого-цифровых и цифро-аналоговых преобразователей (АЦП и ЦАП).

Блок коммутации обеспечивает подключение генераторов ТРЦ, приемников ТРЦ и фильтров ТРЦ.

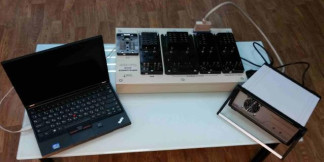

Управление режимами работы прибора АПК-ТРЦ и определение параметров режимов работы осуществляется с помощью ПО, установленного на персональном компьютере. Общий вид прибора АПК-ТРЦ приведен на рисунках 1, 2, 3, 4.

*

Рисунок 3. Вид измерительного блока АПК-ТРЦ сзади

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления режимами работы, а также получения результатов измерения. Доступ к микроконтроллеру исключён конструкцией прибора.

Идентификационные данные ПО прибора АПК-ТРЦ представлены в табл. 1.

Таблица 1

Защита программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Выходное напряжение переменного тока частотой 50 Гц, В

31,0, 31,5, 35,0, 36,8, 38,0 15,5, 15,8, 17,5, 18,4, 19,0

±2,0

100 - 1000

±5,0

0,1 - 40,0 ±2,0

0,1 - 40,0 ±4,0

420 - 5555 ±0,01 83,3 - 125

Пределы допускаемой относительной погрешности установки выходного напряжения переменного тока, %

Диапазон измерения силы переменного тока частотой 50, 420 и 580 Гц, мА

Пределы допускаемой относительной погрешности измерения силы переменного тока, %

Диапазон измерения среднеквадратического значения напряжения синусоидального сигнала в диапазоне частот от 8 до 5680 Гц, В

Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения синусоидального сигнала, %

Диапазон измерения среднеквадратического значения напряжения АМ сигнала при частоте повторения импульсов модулирующего сигнала 8 и 12 Гц и частоте несущей в диапазоне от 420 до 5555 Гц, В

Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения АМ сигнала, %

Диапазон измерения частоты повторения импульсов на контрольной точке генератора ТРЦ в диапазоне частот от 420 до 5555 Гц, Гц

Пределы допускаемой относительной погрешности измерения частоты повторения импульсов на контрольной точке генератора ТРЦ, %

Диапазон измерения периода повторения импульсов на контрольной точке генератора ТРЦ, мс

Пределы допускаемой относительной погрешности измерения периода повторения импульсов на контрольной точке генератора ТРЦ, %

Диапазон измерения несущей частоты АМ сигнала на выходе генератора ТРЦ, Гц

Пределы допускаемой относительной погрешности измерения несущей частоты АМ сигнала на выходе генератора ТРЦ, % Диапазон измерения периода повторения импульсов модулирующего сигнала на выходе генератора ТРЦ, мс Пределы допускаемой относительной погрешности измерения периода повторения импульсов модулирующего сигнала на выходе генератора ТРЦ, %

420 - 5555 ±0,5

83,3 - 125

±1,0 5 - 10 100 - 200

±10,0 ±2,5 0,1 - 3,0

±5,0

1,5 - 7,0 ±5,0

420 - 5555 ±0,05 0,1 - 6,5 ±2,0

125 и 83,3 (12 и 8)

±0,5

3.0

6.0

250x250x100

500x300x110

Диапазоны измерения входного сопротивления приемника ТРЦ, Ом

Пределы допускаемой относительной погрешности измерения входного сопротивления приемника ТРЦ, %:

-    в диапазоне 5 - 10 Ом

-    в диапазоне 100 - 200 Ом

Диапазон измерения электрической ёмкости конденсаторов, мкФ Пределы допускаемой относительной погрешности измерения электрической ёмкости конденсаторов, %

Диапазон измерения среднеквадратического значения силы переменного тока АМ сигнала в диапазоне частот несущей от 420 до 5555 Гц, частоте повторения импульсов модулирующего сигнала 8 и 12 Гц, мА

Пределы допускаемой относительной погрешности измерения среднеквадратического значения силы переменного тока АМ сигнала, %

Диапазон установки частоты непрерывной генерации гармонического синусоидального сигнала, Гц

Пределы допускаемой относительной погрешности установки частоты гармонического синусоидального сигнала, %

Диапазон установки напряжения выходного сигнала внутреннего генератора на нагрузке сопротивлением 1500±150 Ом, В

Пределы допускаемой относительной погрешности установки напряжения выходного сигнала, %

Период повторения импульсов (частота повторения импульсов) модулирующего выходного сигнала, мс (Гц)

Пределы допускаемой относительной погрешности установки периода повторения импульсов (частоты повторения импульсов) модулирующего выходного сигнала, %

Масса прибора, кг, не более: блок измерительный блок коммутации Габаритные размеры прибора, мм, не более: блок измерительный блок коммутации

Напряжение питания от сети переменного тока частотой 50±1,0, В Потребляемая мощность, В А, не более Наработка на отказ, ч, не менее Условия эксплуатации:

-    температура окружающей среды, °С

220±22

70

10000

от 10 до 35 80

-    относительная влажность воздуха при t = 25 °С, %, не более

Знак утверждения типа

наносится на лицевую панель прибора контроля аппаратуры рельсовых цепей тональной частоты автоматизированного АПК-ТРЦ методом трафаретной печати и на эксплуатационную документацию.

Комплектность

(*) - по согласованию с заказчиком из комплекта поставки могут быть исключены. (**) - поставляется отдельно по согласованию с заказчиком.

Поверка

осуществляется в соответствии с документом ВАРБ.422231.003 МП «Прибор контроля аппаратуры рельсовых цепей тональной частоты автоматизированный АПК-ТРЦ. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 04.04.2014 г.

Перечень эталонов, применяемых при поверке:

- калибратор многофункциональный Calibro 142, U~ 0,1 мВ - 1000 В, ПГ ±(0,023 - 1,15) %, 20 Гц - 100 кГц, 0,1 Гц - 20 МГц, ПГ ±0,005 %;

-    генератор сигналов произвольной формы 33250A, 1 мкГц - 80 МГц, ПГ ±2-10"6, 10 мВ - 10 В, ПГ ±(0,01Upp+0,001) В. Диапазон модулирующих частот 2 мГц - 2 кГц, Кам = 0 - 120 %;

-    мультиметр 34401 А, U~ 1 мВ - 700 В, ПГ ±(0,0085 - 0,0225) %, 10 - 100 кГц, ПГ ±(0,006 - 0,05) %, I~ до 3 А, ПГ ±(0,055 - 0,15) %, 0,01 - 5 кГц.

Сведения о методах измерений

Методика измерений изложена в ВАРБ.422231.002 РЭ «Прибор контроля аппаратуры рельсовых цепей тональной частоты автоматизированный АПК-ТРЦ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приборам контроля аппаратуры рельсовых цепей тональной частоты автоматизированным АПК-ТРЦ

1.    ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2109».

2.    ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

3.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

4.    ВАРБ.422231.001 ТУ «Прибор контроля аппаратуры рельсовых цепей тональной частоты автоматизированный АПК-ТРЦ. Технические условия».

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
