| Номер в госреестре | 57440-14 |
| Наименование СИ | Измерители напряжения постоянного тока |
| Обозначение типа СИ | МН8С |
| Изготовитель | ООО Фирма "Информтест", г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Измерители напряжения постоянного тока МН8С (далее - МН8С) предназначены для измерений напряжения постоянного тока в составе модульных измерительных информационных систем.
Конструктивно МН8С выполнен в виде программно-управляемого модуля VXI (в виде мезонина), устанавливаемого на носитель мезонинов. МН8С содержит восемь независимых измерительных каналов, изолированных от цепей управления, питания и корпуса.
Принцип действия МН8С основан на измерении напряжения постоянного тока путем аналого-цифрового преобразования.

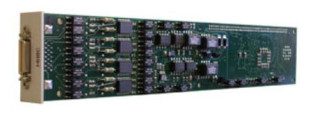

Общий вид МН8С с указанием мест размещения знака утверждения типа и пломбировки от несанкционированного доступа приведен на рисунке 1.
Место размещения знака утверждения типа
Место пломбировки
Программное обеспечение (ПО) включает в себя драйвер, программную панель инструмента и общесистемное ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии ПО (идентификационный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| unmn8c math.dll | 1.0 | F95F3128 | СRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений напряжения постоянного тока, В: | от минус 10 до 10; от минус 50 до 50 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ: - в диапазоне от минус 10 до 10 В - в диапазоне от минус 50 до 50 В | ± 20 ± 100 |
| Минимальный период получения результатов измерений (период семплирования), с | 0,1 |
| Напряжение питания постоянного тока, В | 5,00±0,25; 12,0±0,5 |
| Потребляемая мощность, Вт, не более | 6 |
| Масса, кг, не более | 0,125 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 266 х 50,8 х 22 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха 25 °С, % - атмосферное давление, кПа | от 5 до 40 до 80 от 84 до 106,7 |
Знак утверждения типа наносится на лицевую панель МН8С в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3. Таблица 3
| Наименование | Количество |
| 1. Измеритель напряжения постоянного тока МН8С | 1 шт. |
| 2. Руководство по эксплуатации. ФТКС.468266.002 РЭ | 1 экз. |
| 3. Руководство оператора. ФТКС.65002-01 34 01 | 1 экз. |
| 4. Руководство системного программиста. ФТКС.75002-01 32 01 | 1 экз. |
| 5. Опись компакт-диска (CD) «Комплект ПО модулей Информтест». ФТКС. 85001-01 90 ОП1 | 1 экз. |
| 6. Паспорт. ФТКС.468266.002 ПС | 1 экз. |
осуществляется в соответствии с разделом 5 «Поверка» документа ФТКС.468266.002 РЭ «Измеритель напряжения постоянного тока МН8С. Руководство по эксплуатации», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в феврале 2014 г.
Основные средства поверки:
- вольтметр универсальный В7-54/1, диапазон измерений постоянного напряжения от 0 до 200 В, пределы допускаемой относительной погрешности измерений ± (0,003 + е. м. р.);
- источник питания Б5-85/1, диапазон измерений постоянного напряжения от 0 до 75 В, пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения ± (0,001'U + 0,005).
Измеритель напряжения постоянного тока МН8С. Руководство по эксплуатации. ФТКС.468266.002 РЭ.
Лист № 3 Всего листов 3
Нормативные и технические документы, устанавливающие требования к измерителям напряжения постоянного тока МН8С
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
Измерители напряжения постоянного тока МН8С. Технические условия. ФТКС.468266.002 ТУ.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Заявитель
Открытое акционерное общество «Научно-производственный комплекс «Научноисследовательский институт дальней радиосвязи» (ОАО «НПК «НИИДАР»)
Юридический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11 Фактический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11 Тел.: 8(499) 162-0387, Факс: 8(499) 162-7328, E-mail: secr@niidar.ru
