| Номер в госреестре | 57441-14 |
| Наименование СИ | Миллиомметр |
| Обозначение типа СИ | Е6-18/1 |
| Изготовитель | П/я В-8782 (Фирма "РЭТ"), Эстония, г.Таллинн |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Миллиомметр Е6-18/1 (далее - миллиомметр) предназначен для измерений малых значений активных электрических сопротивлений.
Конструктивно миллиомметр выполнен в переносном исполнении.
Основными частями миллиомметра являются: встроенное образцовое сопротивление, делитель тока, согласующий трансформатор, усилитель, фильтр, синхронный детектор, интегратор, генератор, преобразователь, блок и контроль питания.
Принцип действия основан на измерении падения напряжения на измеряемом сопротивлении при заданном значении тока, проходящего через его сопротивление. Измерения проводят по четырехпроводной схеме.
Величина тока через измеряемое сопротивление зависит от значения сопротивления делителя тока. Падение напряжения на измеряемом сопротивлении, соответствующее верхнему пределу любого поддиапазона измерений, равно 25 мкВ.
Для исключения влияния термо-э.д.с. контактов в измерительном тракте миллиомметра на точность и стабильность показаний в заданном интервале рабочей температуры, измерения проводят на переменном токе.
Падение напряжения на измеряемом сопротивлении усиливается усилителем переменного тока, фильтруется и детектируется синхронным детектором. Выходное напряжение синхронного детектора интегрируется и измеряется микроамперметром, а также подается на выход миллиомметра.
Применение активного фильтра и синхронного детектора позволяет измерять активное сопротивление с индуктивной составляющей и повышает помехоустойчивость.
При повышении точности измерений в миллиомметре предусмотрена калибровка. при положении переключателя рода работ положение КАЛИБР на выход прибора подключается встроенное образцовое сопротивление.
Генератор вырабатывает измерительное напряжение и сдвинутые по фазе на 90° управляющие напряжения для синхронных детекторов.
Делитель тока обеспечивает постоянство тока через измеряемое сопротивление.

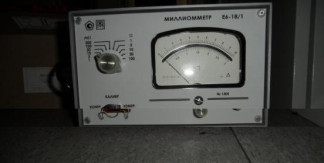

Общий вид миллиомметра приведен на рисунке 1.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений, Ом | от 0,0001 до 100 |
| Поддиапазоны с верхними пределами измерений | 1, 3, 10, 30, 100, 300 мОм 1, 3, 10, 30, 100 Ом |
| Пределы допускаемой основной приведенной погрешности измерений от конечного значения установленного поддиапазона, % | ± 1,5 |
| Пределы допускаемой относительной погрешности, вызванной вариацией показаний миллиомметра, % | ± 0,5 |
| Напряжение питания от источника постоянного тока, В | от 2,2 до 3,1 |
| Потребляемый ток, мА, не более | 120 |
| Напряжение питания от сети переменного тока частотой от 49,5 до 50,5 Гц, В | от 198 до 242 |
| Потребляемая мощность от сети переменного тока, В'А, не более | 3 |
| Масса, кг, не более | 5,5 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 248 х 209 х 213 |
| Рабочие условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность воздуха при температуре окружающего воздуха 25 °С, % | от минус 10 до 40 от 60 до 104 (от 450 до 780) до 98 |
Знак утверждения типа наносится на титульный лист формуляра типографским способом.
Комплект поставки миллиомметра приведен в таблице 2.
Таблица 2
| Наименование | Количество |
| Миллиомметр Е6-18/1 | 1 шт. |
| Кабель | 4 шт. |
| Блок питания | 1 шт. |
| Формуляр | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
осуществляется в соответствии с ГОСТ 8.409-81 «Государственная система обеспечения единства измерений. Омметры. Методы и средства поверки».
Основные средства поверки:
- катушки электрического сопротивления Р310, номинальные значения сопротивления 0,001 Ом, 0,01 Ом, кл.т. 0,01;
- катушки электрического сопротивления Р321, номинальные значения сопротивления 0,1 Ом, 1 Ом, 10 Ом, кл.т. 0,01;
- катушки электрического сопротивления Р331, номинальное значение 100,00 Ом, кл.т. 0,01;
- магазин электрического сопротивления Р4830/1, диапазон сопротивлений от 0,01 до 12222 Ом, кл.т. 0,05/2,5 10-5.
Всего листов 3
Миллиомметр Е6-18/1. Руководство по эксплуатации. 2.722.015 РЭ.
Нормативные и технические документы, устанавливающие требования к миллиомметру Е6-18/1
Миллиомметр Е6-18/1. Технические условия. ЯЫ2.722.015 ТУ.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Заявитель
Открытое акционерное общество «Научно-производственный комплекс «Научноисследовательский институт дальней радиосвязи» (ОАО «НПК «НИИДАР»)
Юридический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11 Фактический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11 Тел.: 8(499) 162-0387, Факс: 8(499) 162-7328, E-mail: secr@niidar.ru
| Зарегистрировано поверок | 1082 |
| Поверителей | 110 |
| Актуальность данных | 17.09.2024 |
