| Номер в госреестре | 57442-14 |
| Наименование СИ | Комплекты измерительные |
| Обозначение типа СИ | К540 |
| Изготовитель | ПО "Точэлектроприбор", Украина, г.Киев |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплекты измерительные К540 (далее - комплекты) предназначены для измерений силы, напряжения и мощности переменного тока в однофазных и трехфазных трехпроводных и четырехпроводных сетях переменного тока при равномерной и неравномерной нагрузке фаз.
Конструктивно комплекты выполнены в переносном исполнении.
В комплекты встроены: амперметр и вольтметр электромагнитной системы, ваттметр ферродинамической системы, фазоуказатель, отдельный трансформатор тока УТТ-5М, установленный в специальную ячейку.
Принцип работы комплектов состоит в следующем: для измерений силы тока от 50 до 500 А и соответственно мощностей используется трансформатор тока УТТ-5М, первичная обмотка которого образована при помощи навивки витков провода через центральное отверстие и включается в разрыв измеряемой цепи (фазы), а вторичная - на соответствующую фазу последовательной цепи комплекта. Для измерений в трехпроводных цепях трехфазного тока схема комплекта имеет искусственный ноль. Две ветви образуются специальными сопротивлениями, третья ветвь образуется параллельными цепями вольтметра и ваттметра. Амперметр и последовательная цепь ваттметра подключены к вторичной обмотке встроенного трансформатора тока с номинальной силой тока вторичной обмотки 5 А.
Комплекты имеют два зажима «2» и «3» с перемычкой для возможности подключения переменного тока к амперметру и ваттметру при поверке их без внутреннего трансформатора тока, для чего необходимо снять лицевую панель с обозначениями. На лицевой панели комплектов помещены таблицы с ценами делений по току, напряжению и мощности в соответствии с принятыми номинальными величинами и с учетом коэффициентов трансформации измерительного трансформатора тока УТТ-5М.
Успокоение подвижной части ваттметров - жидкостное, амперметров и вольтметров -воздушное.
Длина шкалы приборов (110±10) мм. Отсчет показаний приборов производится по стрелочным указателям.

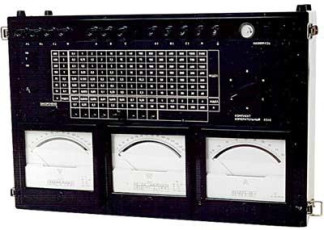

Общий вид комплекта с указанием мест размещения пломбировки (наклеек) от несанкционированного доступа и знака утверждения типа приведен на рисунках 1 и 2.
Основные метрологические и технические характеристики приведены в таблице 1.
| Таблица 1 | |
| Наименование характеристики | Значение характеристики |
| Верхние пределы (ВП) диапазонов измерений силы тока, А | 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100; 150; 200; 300; 600 |
| Верхние пределы диапазонов измерений напряжения, В | 15, 30, 75, 150, 300, 450, 600 |
| Диапазон измерений мощности (в зависимости от номинальных значений силы и напряжения переменного тока), кВА | от 0,0015 до 360 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы тока, % | ± 0,5 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения, %: - в диапазоне измерений с ВП 15 В - в диапазоне измерений с ВП 30 В - в диапазонах измерений с ВП от 75 до 600 В | ± 2,5 ± 1,0 ± 0,5 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений мощности, %: - при номинальном напряжении 15 В - при номинальном напряжении 30 В - при номинальном напряжении от 75 до 600 В | ± 2,5 ± 1,0 ± 0,5 |
| Масса, кг, не более | 15 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 505 х 330 х 190 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха 25 °С, % | от 10 до 35 до 80 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на лицевую панель комплекта в виде наклейки.
Комплект поставки приведен в таблице 2.
Таблица 2
| Наименование | Количество |
| Комплект измерительный К540 | 1 шт. |
| Трансформатор тока измерительный лабораторный УТТ-5М | 1 шт. |
| Кабель | 2 шт. |
| Паспорт | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
осуществляется в соответствии с ГОСТ 8.497-83 «Государственная система обеспечения единства измерений. Амперметры, вольтметры, ваттметры, варметры. Методика поверки», ГОСТ 8.217-03 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- поверочная установка УППУ-1, рег. № 4711-74, диапазон измерений силы переменного тока от 0,1 мА до 10 А, пределы допускаемой погрешности измерений ± 0,03 %; диапазон измерений напряжения переменного тока от 1 мВ до 750 В, пределы допускаемой погрешности измерений ± 0,03 %; пределы допускаемой погрешности измерений мощности переменного тока ± 0,04 % при значениях силы тока от 10 мА до 10 А и напряжения от 1 до 700 В;
- устройство поверки измерительных трансформаторов К535, рег. № 9642-84, пределы допускаемой погрешности измерений силы тока ± 0,005 %;
- трансформатор тока эталонный СА535, рег. № 41379-09, номинальные значения силы первичного тока от 0,5 до 600 А, класс точности 0,02.
Комплект измерительный К540. Руководство по эксплуатации. 3.489.012 РЭ.
Нормативные и технические документы, устанавливающие требования к комплектам измерительным К540
ГОСТ 8.132-74 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц».
ГОСТ 8.551-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот от 40 до 20000 Гц».
ГОСТ Р 8.648-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средс-т2в измер9 ений переменного электрического напряжения до 1000 В в диапазоне частот от 110- до 210 Гц».
Комплект измерительный К540. Технические условия. ТУ 25-75 (3ПД.489.012)-87.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Всего листов 4
Заявитель
Открытое акционерное общество «Научно-производственный комплекс «Научноисследовательский институт дальней радиосвязи» (ОАО «НПК «НИИДАР»)
Юридический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11 Фактический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11 Тел.: 8(499) 162-0387, Факс: 8(499) 162-7328, E-mail: secr@niidar.ru
