Номер в госреестре | 57447-14 |
Наименование СИ | Устройства сбора и передачи данных |
Обозначение типа СИ | МЕТРИКА КСД |
Изготовитель | ООО "ЕТС", г.Москва |
Год регистрации | 2014 |
Срок свидетельства | 26.05.2019 |
МПИ (интервал между поверками) | 4 года |
Описание типа | скачать |
Устройства сбора и передачи данных МЕТРИКА КСД (далее - УСПД) предназначены для сбора, обработки, преобразования, передачи измерительной информации от средств измерений (СИ) электрической энергии, тепловой энергии, объемного расхода (объема), массового расхода (массы), температуры и избыточного давления во внешние информационные системы (далее - ВС).
Принцип действия УСПД заключается в сборе, обработке, преобразования измерительной информации от СИ электрической энергии, тепловой энергии, объемного расхода (объема), массового расхода (массы), температуры, избыточного давления и передачи в ВС.
УСПД конструктивно выполнены в корпусе для навесного монтажа и представляют собой программируемые микропроцессорные устройства, имеющие:
- микропроцессорный контроллер, предназначенный для: сбора и обработки измерительной информации от СИ электрической энергии, тепловой энергии, объемного расхода (объема), температуры и избыточного давления;
- запоминающее устройство, предназначенное для хранения измерительной информации полученной от микропроцессорного контроллера;
- энергонезависимые часы, предназначенные для измерения времени;
- цифровые и аналоговые входы, предназначенные для подключения СИ;
- цифровые интерфейсы связи, предназначенные для подключения СИ и передачи измерительной информации в ВС.
В УСПД реализованы возможности:
- сбора и передачи по цифровым интерфейсам связи (RS-232, RS-422, RS-485, CAN) измерительной информации от СИ электрической энергии, тепловой энергии, объемного расхода (объема), массового расхода (массы), температуры и избыточного давления в ВС;
- преобразования аналоговых сигналов, поступающих от СИ объемного расхода (объема), массового расхода (массы), температуры и избыточного давления в цифровую форму;
- хранения архивной информации;
- передачи результатов обработки и архивной информации в ВС;
- регистрации времени и продолжительности нештатных ситуаций:
а) работа УСПД и его составных частей в условиях не соответствующим
эксплуатационным;
б) отказы УСПД;
в) отсутствие электропитания УСПД.
- формирование управляющих выходных сигналов^.
Для сохранения архивной информации на съемное запоминающее устройство (USB Flash Drive) используется USB разъем вычислителя УСПД.
В УСПД реализована возможность корректировки часов по сигналам устройства синхронизации системного времени (УССВ) ВС через каналы сотовой связи GSM, интерфейс связи Ethernet и передачи сигналов корректировки текущего времени подключенным к УСПД СИ.
Лист № 2 Всего листов 4
Для ограничения доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, все СИ, подключаемые к УСПД, пломбируются в соответствии с технической и эксплуатационной документацией на них, линии связи пломбируются в местах, где возможны несанкционированные настройки и вмешательства на результаты измерений.
Общий вид и схема пломбировки УСПД показан на рисунке 1.

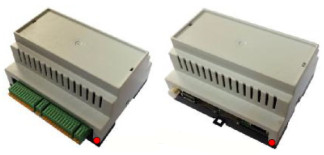

Рисунок 1 - Общий вид УСПД МЕТРИКА КСД и схема пломбировки
УСПД имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в память УСПД при изготовлении.
ПО подразделяется на:
- метрологически значимую часть1 ПО, к которой относится ПО СПО МЕТРИКА КСД.М, используемую для: преобразования, обработки измерительной информации от СИ объемного расхода (объема), массового расхода (массы), температуры, избыточного давления;
- метрологически не значимую часть ПО, к которой относиться ПО СПО МЕТРИКА КСД.Д, используемую для: сбора, хранения архивирования, передачи, отображения измерительной информации и осуществления информационного обмена с ВС.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
СПО МЕТРИКА КСД.М | 1.Х.Х (X = 0...9) | -* | -* |
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Цифровые интерфейсы связи для подключения СИ RS-232, RS-485, CAN Количество цифровых интерфейсов связи для подключения СИ, шт.:
RS-232 1
RS-485 1
CAN 1 Количество входов для подключения СИ, шт.:
- цифровых 6
- аналоговых 6 Параметры входов для подключения СИ:
- цифровые:
а) амплитуда импульсов, В 22 ± 2
б) длительность импульсов, мс от 0,01 до 2,00
в) частота следования, кГц от 0 до 2,5
- аналоговые унифицированный аналоговый сигнал постоянного тока 4-20 мА Пределы допускаемой абсолютной погрешности измерения времени в сутки, с ± 1 Пределы допускаемой абсолютной погрешности преобразования импульсов
в значение физической величины (ФВ), импульс-(вес импульса2) ± 1 Пределы допускаемой абсолютной погрешности вычисления
температуры, °С ± (0,2 + 0,0005-| 11)
Диапазон вычисления избыточного давления, МПа от 0,1 до 1,6 (2,5) Пределы допускаемой относительной погрешности вычисления избыточного давления, % ± 0,5
Хранение данных при отключении электропитания, лет, не менее 10 Рабочие условия эксплуатации:
- температура окружающей среды, °С от минус 20 до плюс 60
- относительная влажность, %, не более 95
- атмосферное давление, кПа от 84,0 до 106,7 Напряжение электропитания от сети постоянного тока, В 24 ± 2 Длина х ширина х высота, мм, не более 110 х 90 х 60 Масса, кг, не более 0,15 Средний срок службы, лет, не менее 20
наносится на корпус УСПД методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом.
Комплектность
Таблица 2 - Комплектность УСПД
Наименование | Количество |
Устройство сбора и передачи данных МЕТРИКА КСД | 1 шт. |
Руководство по эксплуатации | 1 экз. |
осуществляется в соответствии с приложением В документа РЭ 4218-040-30248298-2013 «Устройства сбора и передачи данных МЕТРИКА КСД. Руководство по эксплуатации», утверждённым ГЦИ СИ ЗАО КИП «МЦЭ» 25.03.2014 г.
Основные средства поверки:
- генератор импульсов Г5-82, период повторения импульсов от 1 до 9,9-10 мкс, длительность импульсов от 0,1 до 5-106 мкс, амплитуда импульсов от 0,006 до 60 В, погрешность установки: периода Т: ± 0,003•Т; длительность импульсов т: ± (0,03-т+0,04) мкс; амплитуда U: ± (0,1-U+0,1) В;
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, диапазон измерений (воспроизведения) силы постоянного тока от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) силы постоянного тока ± (10-4-I+1) мкА.
изложены в документе «Устройства сбора и передачи данных МЕТРИКА КСД. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам сбора и передачи данных МЕТРИКА КСД
1. ТУ 4042-040-84892860-2013 «Устройства сбора и передачи данных МЕТРИКА КСД. Технические условия».
осуществление торговли и товарообменных операций.
