| Номер в госреестре | 57460-14 |
| Наименование СИ | Счетчики электрической энергии многофункциональные |
| Обозначение типа СИ | "Ресурс-Е4" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Энерготехника" (ООО НПП "Энерготехника"), г. Пенза; Общество с ограниченной ответственностью "Научно-производственное предприятие "Энергоприбор&quo |
| Год регистрации | 2014 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики электрической энергии многофункциональные «Ресурс-Е4» Назначение средства измерений
Счетчики электрической энергии многофункциональные «Ресурс-Е4» (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии (ПКЭ) в соответствии с требованиями ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7-2008), ГОСТ 32144-2013 (ГОСТ Р 54149-2010), ГОСТ 13109-97, измерений параметров напряжения, силы тока, углов фазовых сдвигов и электрической мощности в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц; отображения результатов измерений на встроенном дисплее и передачи данных по различным каналам связи с использованием стандартных протоколов передачи данных.
Принцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с последующими преобразованиями их в цифровой код и обработкой, основанной на быстром преобразовании Фурье.
Счетчики предназначены для автономной работы и для работы в составе автоматизированных информационно-измерительных систем внутри помещения.
Счетчики выполнены в изолированном корпусе. На лицевой панели счетчиков расположены: дисплей для отображения результатов измерений и вспомогательной информации, кнопки управления, оптический порт для обмена данными с внешними устройствами (компьютер) и светодиодные индикаторы, выдающие визуально наблюдаемые импульсные информационные сигналы о количестве потребленной электрической энергии.
В нижней части корпуса счетчиков (конструктивное исполнение корпуса счетчиков для навесного монтажа) или на задней панели счетчиков (конструктивное исполнение корпуса счетчиков для щитового монтажа) расположены винтовые клеммные соединители, предназначенные для подключения к измерительным цепям напряжения и тока; соединители дополнительного входа электропитания; соединители для подключения интерфейсных линий RS-232, RS-485 и Ethernet; винтовые клеммные соединители для подключения к цепям управления (импульсные входы и выходы). Доступ к соединителям (конструктивное исполнение корпуса счетчиков для навесного монтажа) возможен только при снятой защитной крышке, которая пломбируется энергоснабжающей организацией после выполнения необходимых подключений.
Счетчики имеют три измерительных входа напряжения, соединенных по схеме «звезда», и один общий измерительный вход, являющийся для фазных измерительных входов напряжения общей точкой, а также три измерительных входа тока.
Счетчики выпускаются в нескольких модификациях, отличающихся номинальным значением измеряемой силы тока, конструктивным исполнением и классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008).
Структура условного обозначения модификации счетчиков:
«Ресурс-Е4-Х-Х-Х-Х»
Обозначение типа счетчиков_
Номинальный ток:
1 - 1 А;
5 - 5 А._
Класс характеристик процесса измерений по ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008):
А - класс А;
S - класс S._
Конструктивное исполнение: в - для щитового монтажа н - для навесного монтажа
Беспроводные интерфейсы:
Нет символа - счётчик с оптическим интерфейсом;
Bt - счётчик с интерфейсом Bluetooth._
Программное обеспечение счетчиков является встроенным и обеспечивает управление работой всех модулей счетчиков, получение и обработку результатов измерений, представление результатов измерений на дисплее счетчиков, обеспечение связи с внешними устройствами.
Программное обеспечение счетчиков состоит из двух взаимодействующих модулей. Первый модуль реализует функции, связанные с вычислением значений измеряемых счетчиками параметров, и является метрологически значимым. Второй модуль обеспечивает интерфейс пользователя.
Идентификационные данные метрологически значимого программного обеспечения счетчиков приведены в таблице 1.
Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения(контрольная сумма исполняемого кода) | Другие идентификационные данные (если имеются) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Е4.Ыг | 02.35 | b4450a6bdf601a0a 9d9dfdcb096015f2 | - | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С».

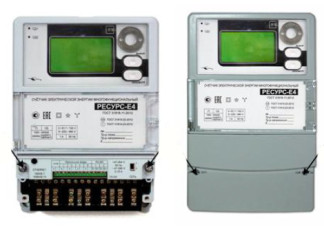

Внешний вид и схемы пломбирования счетчиков различных модификаций представлены на рисунке 1 и рисунке 2.
Позиция 1 - место установки пломбы предприятия-изготовителя.
Позиция 2 - место установки пломбы поверителя.
Позиция 3 - место установки пломбы энергоснабжающей организации.
Позиция 1 - место установки пломбы предприятия-изготовителя.
Позиция 2 - место установки пломбы поверителя.
Рисунок 2 - Внешний вид и схема пломбирования счетчиков для щитового монтажа
«Ресурс-Е4-Х-Х-в-Х»
Номинальное среднеквадратическое значение фазного/междуфазного напряжения ином равно (100А/3)/100 В и 220/(220- ^3 ) В.
Номинальное среднеквадратическое значение силы тока /ном равно 1 А для модификаций «Ресурс-Е4-1-Х-Х-Х» и 5 А для модификаций «Ресурс-Е4-5-Х-Х-Х».
Максимальное среднеквадратическое значение силы тока 1макс равно 1,5 /ном.
Метрологические характеристики счетчиков при измерении активной электрической энергии соответствуют требованиям, установленным в ГОСТ 31819.22-2012 для счётчиков класса точности 0,2S.
Метрологические характеристики счетчиков при измерении реактивной электрической энергии соответствуют требованиям, установленным в ГОСТ 31819.23-2012 для счётчиков класса точности 1. Пределы допускаемой основной погрешности счетчиков при измерении реактивной электрической энергии с симметричной нагрузкой приведены в таблице 2. Пределы допускаемой основной погрешности счетчиков при измерении реактивной электрической энергии с однофазной нагрузкой приведены в таблице 3.
Таблица 2
| Значение силы тока | Коэффициент sin j1) (при индуктивной или ёмкостной нагрузке) | Пределы допускаемой основной относительной погрешности, % |
| 0,02-Тном < I < 0,05-Тном | 1,00 | ± 0,75 |
| 0,05 •^ном < 1 < 1макс | ± 0,50 | |
| 0,051ном < I < 0,101ном | 0,50 | ± 0,75 |
| 0,10•1ном < 1 < 1макс | ± 0,50 | |
| 0,10•1ном < 1 < 1макс | 0,25 | ± 0,75 |
| 1) j - угол фазового сдвига между напряжением и током основной частоты. | ||
Таблица 3
| Значение силы тока | Коэффициент sin j1) (при индуктивной или ёмкостной нагрузке) | Пределы допускаемой основной относительной погрешности, % |
| 0,05 •1ном < 1 < 1макс | 1,00 | ± 0,75 |
| 0,10•1ном < 1 < 1макс 1) j - угол фазового сд | 0,50 вига между напряжением и то | ± 0,75 ком основной частоты. |
Диапазоны измерений и пределы допускаемых погрешностей (пределы допускаемых основных погрешностей) счетчиков при измерении ПКЭ, параметров напряжения, силы тока, углов фазового сдвига и мощности соответствуют требованиям, приведённым в таблице 4.
В таблице 4 приведены: измеряемые ПКЭ и параметры напряжения, относящиеся к фазным и междуфазным напряжениям; измеряемые параметры мощности, относящиеся к однофазным и трёхфазной мощностям; измеряемые коэффициенты мощности, относящиеся к однофазным и трехфазным коэффициентам мощности.
Пределы допускаемых погрешностей (пределы допускаемых основных погрешностей) при измерении ПКЭ и параметров напряжения, приведённые в таблице 4, установлены для диапазонов значений влияющих величин, приведённых в ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008), если не указано иное в настоящем документе.
Пределы допускаемых погрешностей (пределы допускаемых основных погрешностей) при измерении параметров силы тока, углов фазовых сдвигов и электрической мощности установлены для диапазонов значений влияющих величин, равных диапазонам измерений соответствующих измеряемых параметров, приведённых в таблице 4, если не указано иное.
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 8, %; приведённой у, % | Примечание | Класс характеристик процесса измерений по ГОСТ 30804.4.302013 (ГОСТ Р 51317.4.302008) |
| 1 | 2 | 3 | 4 | 5 |
| 1 Среднеквадратическое значение напряжения U 2), В | от 0,1 до 1,5ином | ± 0,1 (у) | Пределы допускаемой погрешности у относительно ином | А |
| от 0,2-^ом^ до 1,2ином | ± 0,2 (у) | S | ||
| 2 Отрицательное отклонение напряжения SU(-), % | от 0 до 90 | ± 0,1 (А) | - | А |
| от 0 до 80 | ± 0,2 (А) | S | ||
| 3 Положительное отклонение напряжения SU(+), % | от 0 до 50 | ± 0,1 (А) | - | А |
| от 0 до 20 | ± 0,2 (А) | S | ||
| 4 Отклонение (установившееся отклонение)напряжения SUy 4), % | от - 20 до 20 | ± 0,2 (А) | - | А, S |
| 5 Частота /, Гц | от 42,5 до 57,5 | ± 0,01 (А) | - | А |
| ± 0,02 (А) | S | |||
| 6 Отклонение частоты А/, Гц | от - 7,5 до 7,5 | ± 0,01 (А) | - | А |
| ± 0,02 (А) | S | |||
| 7 Коэффициент несимметрии напряжений по обратной последовательности K2U, % | от 0 до 20 | ± 0,15 (А) | - | А |
| ± 0,3 (А) | S | |||
| 8 Коэффициент несимметрии напряжений по нулевой последовательности К0и, % | от 0 до 20 | ± 0,15 (А) | - | А |
| ± 0,3 (А) | S | |||
| 9 Коэффициент искажения синусоидальности кривой напряжения Ки, % | от 0,5 до 30 | ± 0,05•Uном/U(l) (А) | Ku < UHcM/U(1) | А, S |
| ± 5,0 (8) | KU — ином/и(1) |
| 1 | 2 | 3 | 4 | 5 |
| 10 Коэффициент n-ой гармонической составляющей напряжения Ки(п), % (для n от 2 до 50) | от 0,1 до 20 | ± 0,05-ишм/и(1) (А) | KU(n) < ином/и(1) | А, S |
| ± 5,0 (8) | KU(n) — Uном/U(1) | |||
| 11 Среднеквадратическое значение n-ой гармонической составляющей напряжения Usg(n), В (для n от 2 до 50) | от 0,001 •ином до 0,2 ином | ± 0,05 (у) | Usg(n) < аш-^ом Пределы допускаемой погрешности у относительно Uном | А, S |
| ± 5,0 (8) | Usg(n) — 0,01•Uном | |||
| 12 Коэффициент m-ой интергамо-нической составляющей напряжения Kuisg(m), % (до 50 порядка) | от 0,1 до 20 | ± 0,05^ином/и(1) (А) | KUisg(m) < ^ом^!) | А, S |
| ± 5,0 (8) | KUisg(m) — Uном/U(1) | |||
| 13 Среднеквадратическое значение m-ой интер-гамонической составляющей напряжения Uisg(m), В (до 50 порядка) | от 0,001 •ином до 0,2ином | ± 0,05 (у) | Uisg(m) < 0,01•Uном Пределы допускаемой погрешности у относительно Uk* | А, S |
| ± 5,0 (8) | Uisg(m) — 0,01•Uном | |||
| 14 Длительность провала и прерывания напряжения Д*п, c | от 0,02 до 60 | ± T (А) | II | А, S |
| 15 Г лубина провала напряжения U, % | от 10 до 99 | ± 0,2 (А) | - | А |
| ± 1 (А) | S | |||
| 16 Остаточное напряжение при провале напряжения Ures, В | от 0,01 ^ином до 0,9ином | ± 0,2 (у) | Пределы допускаемой погрешности у относительно | А |
| ± 1 (у) | S | |||
| 17 Длительность перенапряжения Дпер^ с | от 0,02 до 60 | ± T (А) | II | А, S |
| 18 Коэффициент временного перенапряжения Кпери, отн.ед. | от 1,1 до 2,0 | ± 0,002 (А) | - | А |
| от 1,1 до 1,5 | ± 0,01 (А) | S |
| 1 | 2 | 3 | 4 | 5 |
| 19 Максимальное значение напряжения при перенапряжении ипер, В | от 1,1ином до 2,°-ином | ± 0,2 (у) | Пределы допускаемой погрешности у относительно ином | А |
| от 1,1 • ином до 1,5^ином | ± 1 (у) | S | ||
| 20 Доза фликера (кратковременная Pst, длительная Pit) отн.ед. | от 0,2 до 10 | ± 5 (8) | - | А |
| от 0,4 до 4 | ± 10 (8) | S | ||
| 21 Среднеквадратическое значение силы тока I 5), А | от 0,011ном до 1,5'1ном | ± 0,1 (у) | Пределы допускаемой погрешности у относительно 1макс | А |
| ± 0,2 (у) | S | |||
| 22 Коэффициент несимметрии токов по обратной последовательности К21, % | от 0 до 50 | ± 0,3 (А) | 0,051ном £ I £ 1,51ном | А |
| ± 0,5 (А) | S | |||
| 23 Коэффициент несимметрии токов по нулевой последовательности К01, % | от 0 до 50 | ± 0,3 (А) | 0,05^1ном £ I £ 1,5^1ном | А |
| ± 0,5 (А) | S | |||
| 24 Коэффициент искажения синусоидальности кривой тока К, % | от 0,1 до 100 | ± 0,15-1ном/1(1) (А) | Ki < 3•Iном/I(1) | А, S |
| ± 5,0 (8) | К > 3-WI(1) | |||
| 25 Коэффициент n-ой гармонической составляющей тока КдИ), % (для n от 2 до 50) | от 0,05 до (10 + 200/n) | ± 0,15-1ном/1(1) (А) | KI(n) < 3^1ном/1(1) | А, S |
| ± 5,0 (8) | KI(n) > 3^1ном/1(1) | |||
| 26 Среднеквадратическое значение n-ой гармонической составляющей тока Isg(n), А (для n от 2 до 50) | от 0,0005-!ном до (0,1 + 2/п)-1ном | ± 0,15 (у) | Isg(n) < 0,03 •-1ном Пределы допускаемой погрешности у относительно 1ном | А, S |
| ± 5,0 (8) | Isg(n) > 0,03 •-1ном | |||
| 27 Коэффициент m-ой интергармонической составляющей тока КIisg(m), % (до 50 порядка) | от 0,2 до 200/(m + 1) | ± 0,15-1ном/1(1) (А) | KIisg(m) < 3^1ном/1(1) | А, S |
| ± 5,0 (8) | KIisg(m) > 31ном/1(1) |
| 1 | 2 | 3 | 4 | 5 |
| 28 Среднеквадратическое значение m-ой интергармонической составляющей тока Iisg(m), А (до 50 порядка) | от 0,0021ном до 2-1ном/(т+1) | ± 0,15 (у) | Iisg(m) < 0,03 •-1ном Пределы допускаемой погрешности у относительно 1ном | А, S |
| ± 5,0 (8) | Iisg(m) — 0,03 •-1ном | |||
| 29 Угол фазового сдвига между фазными напряжениями основной частоты ju | от - 180° до 180° | ± 0,1°(А) | 0,8-ином<и <1,2-ином | - |
| 30 Угол фазового сдвига между фазными токами основной частоты ji | от - 180° до 180° | ± 0,3° (А) | 0,1 •-1ном < 1 < 1,51ном | - |
| ± 1° (А) | 0,0МШм < I < 0,11ном | |||
| 31 Угол фазового сдвига между напряжением и током jUI 6) | от - 180° до 180° | ± 0,1°(А) | 0,05 ^1ном<1< 1,5 ^1ном 0,8 • ином<и<1,2 • ином | - |
| ± 0,3° (А) | 0,011ном<1<0,051ном 0,8 • ином<и<1,2 • ином | |||
| ± 3° (А) | 0,011ном<1<1,5 • 1ном 0,01 ином<и<0,8 • ином | |||
| 32 Угол фазового сдвига между п-ми гармоническими составляющими напряжения и тока jUI(n) | от - 180° до 180° | ± 3° (А) | 0,05 • 1ном<1<1,5^ 1ном 0,8 • ином<и<1,2 • ином 5%<Ki(n)< (200/п)% 5%<Ku(n)<20% | - |
| ± 5° (А) | 0,051ном<1<1,5 • 1ном 0,8 • ином<и<1,2 • ином 1%<Ki(n) <5% 1%<Ku(n)<5% | |||
| ± 15° (А) | 0,1 •1ном<1< 1,5 • 1ном 0,8 • ином<и<1,2 • ином 0,3 % < Ki(n) < 1 % 0,2 % < Ku(n) < 1 % | |||
| 33 Коэффициент мощности KP (Кр = P/S) | от - 1 до 1 | ± 0,01 (А) | 0,05 -1ном<1< 1,5 -1ном | - |
| ± 0,02 (А) | 0,01-1ном<1<0,05-1ном |
| 1 | 2 | 3 | 4 | 5 |
| 34 Активная мощность Р 7), Вт: а) при симметричной нагрузке; б) при однофазной нагрузке | от °,8^ном до 1,2ином, от 0,01'/ном до 1,5 /ном, 0,25 < \КР\ < 1 | а) ± 0,2 (8) б) ± 0,3 (8) | 0,05-/ном</< 1,5/ном 0,8 < \Кр\ < 1 | - |
| а) ± 0,4 (8) | 0,01-/ном</<0,05-/ном 0,8 < \Кр\ < 1 | |||
| а) ± 0,3 (8) б) ± 0,4 (8) | 0,1 -/ном</<1,5 -/ном 0,5 < \Кр\ < 0,8 | |||
| а) ± 0,5 (8) | 0,02-/ном</<0,1-/ном 0,5 < \Кр\ < 0,8 | |||
| а) ± 0,5 (8) | 0,1 -/ном</<1,5 -/ном 0,25 < \Кр\ < 0,5 | |||
| 35 Активная мощность прямой последовательности Р1, Вт | от 0,001-^ном до 1,5'»Уном | ± [0,5+0,02-(\^ном/Р1 - 1\)] (8) | ^ном = ином/ном | - |
| 36 Активная мощность обратной последовательности Р2, Вт | от 0,001-^ном до 1,5'Л*ном | ± [0,5+0,02-(\^ном/Р2 -1\)] (8) | ^ном = ином/ном | - |
| 37 Активная мощность нулевой последовательности Р0, Вт | от 0,001-^ном до 1,5'Л*ном | ± [0,5+0,02-(\^ном/Р0 - 1\)] (8) | ^ном = ином/ном | - |
| 38 Активная мощность n-ой гармонической составляющей Р(П), Вт (для n от 2 до 50) | от 0,001-^ном до 0,2'^ном | ± [0,5+0,02-(\^ном/Р(п) -1\)] (8) | ‘^ном = ^ном-^ном | - |
| 39 Реактивная мощность Q 8), вар | от 0,8^ином до 1,2ином, от 0,02/ном до 1,5'/ноM, 0,25 < \Kq\ < 1 | ± 0,5 (8) | 0,05-/ном < / < 1,5-/ном 0,8 < \Kq\ < 1, где Kq = Q/S | - |
| ± 0,75 (8) | 0,02 - /ном</<0,05 - /ном 0,8 < Kq\ < 1 | |||
| ± 0,5 (8) | 0,1 -/ном < / < 1,5 - /ном 0,5 < \Kq\ < 0,8 | |||
| ± 0,75 (8) | 0,05 /ном</<0,1 -/ном 0,5 < \Kq\ < 0,8 | |||
| ± 0,75 (8) | 0,1 -/ном < / < 1,5 - /ном 0,25 < \Kq\ < 0,5 | |||
| 40 Реактивная мощность прямой последовательности Q1, вар | от 0,001-^ном до 1,5'Л*ном | ± [0,5+0,02^ж™^1 - 1\)] (8) | Sном = ином/ном | - |
| 41 Реактивная мощность обратной последовательности Q2, вар | от 0,001-^ном до 1,5'Л*ном | ± [0,5+0,02^ж™^2 - 1\)] (8) | Sном = ином/ном | - |
| 1 | 2 | 3 | 4 | 5 |
| 42 Реактивная мощность нулевой последовательности Q0, вар | от 0,001^ном до 1,5'Л*ном | ± [0,5+0,02-(|Уном^0 - 1|)] (8) | ^ном _ ^^ном'-^ном | - |
| 43 Реактивная мощность n-ой гармонической составляющей Q(n), вар (для n от 2 до 50) | от 0,001^ном до °,2'Лном | ± [0,5+0,02- (|Уном/ Qn) - 1|)] (8) | ^ном _ ^^ном'-^ном | - |
| 44 Полная мощ | от 0,8ином до 1,2•Uном, | ± 0,5 (8) | 0,05-/ном < I <1,5-/ном | |
| ность S 9), В-А | от 0,01'/ном до 1,5'/ном | ± 1,0 (8) | 0,01/ном</<0,05/ном | |
| 45 Полная мощность прямой последовательности S1, ВА | от 0,001^ном до 1,5'Л*ном | ± [0,5+0,02•(|Sном/Sl - 1|)] (8) | ^ном _ ^^ном'-^ном | - |
| 46 Полная мощность обратной последовательности S2, В-А | от 0,001^ном до 1,5'Л*ном | ± [0,5+0,02•(|Sном/S2 - 1|)] (8) | ^ном _ ^^ном'-^ном | - |
| 47 Полная мощность нулевой последовательности S0, В-А | от 0,001^ном до 1,5'Л*ном | ± [0,5+0,02•(|Sном/So - 1|)] (8) | ^ном _ ^^ном'-^ном | - |
| 48 Полная мощность n-ой гармонической составляющей S(n), В-А (для n от 2 до 50) | от 0,001^ном до 0,2'»Уном | ± [0,5+0,02•(|Sном/S(n) - 1|)] (8) | ^ном _ ^^ном'-^ном | - |
| 1) Для измеряемых параметров, для которых установлены пределы допускаемой дополнительной погрешности, в настоящей таблице приведены пределы допускаемой основной погрешности; для измеряемых параметров, для которых пределы допускаемой дополнительной погрешности не установлены, приведены пределы допускаемой погрешности. 2) Среднеквадратическое значение напряжения переменного тока с учётом сигналов основной частоты, гармоник и интергармоник и, среднеквадратическое значение напряжения основной частоты U(1), среднеквадратическое значение напряжения прямой последовательности и1, среднеквадратическое значение напряжения обратной последовательности и2, среднеквадратическое значение напряжения нулевой последовательности U0. 3) Нижняя граница диапазона измерений среднеквадратического значения напряжения прямой, обратной и нулевой последовательности составляет 0,01- ином. 4) Установившееся отклонение напряжения основной частоты 8U(1), установившееся отклонение напряжения прямой последовательности dU1 и отклонение среднеквадратического значения напряжения (с учетом гармоник и интергармоник) SU. | ||||
Среднеквадратическое значение силы переменного тока с учётом сигналов основной частоты, гармоник и интергармоник I, среднеквадратическое значение силы тока основной частоты I(1), среднеквадратическое значение силы тока прямой последовательности
I1, среднеквадратическое значение силы тока обратной последовательности I2, среднеквадратическое значение силы тока нулевой последовательности I0.
6) Угол фазового сдвига между напряжением и током основной частоты фшц), напряжением и током прямой последовательности фи11, напряжением и током обратной последовательности фи12, напряжением и током нулевой последовательности фи10.
7) Активная мощность сигнала основной частоты P(1) и активная мощность для полосы частот от 1 до 50 гармонической составляющей P.
8) Реактивная мощность сигнала основной частоты Q(^, рассчитываемая по формуле Q(1) = U(1)-I(1)-sinjUI(1), и реактивная мощность для полосы частот от 1 до 50 гармонической
составляющей Q, рассчитываемая по формуле Q = л/S2 - P
по (_________________ „2
9) Полная мощность сигнала основной частоты Sm и полная мощность для полосы
S(1)
частот от 1 до 50 гармонической составляющей S.
Пределы допускаемой погрешности измерения текущего времени по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)» для счетчиков класса А по ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4. 30-2008) составляют ± 0,02 с.
Пределы допускаемой основной относительной погрешности измерений интервалов времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» составляют ± 610-6 (± 0,5 с/сут).
Пределы допускаемой дополнительной температурной погрешности счетчиков при измерении параметров, приведённых в строках 1 - 8, 15, 16, 18, 19, 21, 34, 39, 44 таблицы 4, составляют 0,5 пределов допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормального значения.
Пределы допускаемой дополнительной температурной погрешности измерений интервалов времени (хода часов) составляет ± 610-6 (± 0,5 с/сут) на каждые 10 °С изменения температуры окружающей среды от нормального значения.
Входное сопротивление по измерительным входам напряжения счетчиков не менее 250 кОм при питании счетчиков через дополнительный вход электропитания.
Входное сопротивление по измерительным входам тока счетчиков не более 0,05 Ом.
Нормальные условия применения счетчиков соответствуют ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 и ГОСТ 22261-94:
- нормальное значение температуры окружающего воздуха плюс 20 °С. Допускаемые отклонения от нормального значения ± 5 °С;
- нормальная область значений относительной влажности воздуха от 30 до 80 %;
- нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до 795 мм рт. ст.);
- нормальное значение напряжения сети переменного тока ином. Допускаемые отклонения от нормального значения ± 2 %;
- нормальное значение частоты сети переменного тока 50,0 Гц. Допускаемые отклонения от нормального значения ± 0,5 Гц;
- коэффициент искажения синусоидальности кривой напряжения и тока не более 5 %;
- порядок следования фаз: А, В, С;
- отклонение каждого фазного и междуфазного напряжений от соответствующего среднего значения не более 1 %;
- отклонение силы тока в каждой фазе от среднего значения не более 1 %;
- углы фазового сдвига между токами в каждой фазе и соответствующими фазными напряжениями отличаются друг от друга не более чем на 2°;
- внешнее постоянное магнитное поле отсутствует (естественное магнитное поле
Земли);
- магнитная индукция внешнего магнитного поля при номинальной частоте не более 0,05 мТл;
- напряжённость радиочастотных электромагнитных полей частотой от 30 кГц до
2 ГГц не более 1 В/м;
- напряжение кондуктивных помех, наводимых радиочастотными полями частотой от 150 кГц до 80 МГц, не более 1 В.
Рабочие условия применения счётчиков в части климатических воздействий соответствуют требованиям ГОСТ 31818.11-2012 для счётчиков, применяемых внутри помещения, и группе 4 по ГОСТ 22261-94:
- температура окружающего воздуха от минус 25 до плюс 55 °С;
- относительная влажность воздуха 90 % при температуре окружающего воздуха
30 °С;
- атмосферное давление от 70,0 до 106,7 кПа (от 537 до 800 мм рт. ст.).
Рабочие условия применения счётчиков в части механических воздействий соответствуют группе 3 по ГОСТ 22261-94.
Электропитание счётчиков должно осуществляться через измерительные входы напряжения (цепи напряжения) переменным напряжением частотой от 42,5 до 57,5 Гц. Диапазоны переменного напряжения электропитания (фазное напряжение) должны составлять:
- установленный рабочий диапазон - от 52 до 242 В;
- расширенный рабочий диапазон - от 46 до 264 В;
- предельный рабочий диапазон - от 0 до 440 В.
Электропитание счётчиков должно осуществляться через дополнительный вход электропитания напряжением постоянного тока или напряжением переменного тока частотой от 42,5 до 57,5 Гц.
Диапазоны напряжения электропитания постоянного тока должны составлять:
- установленный рабочий диапазон - от 48 до 300 В;
- расширенный рабочий диапазон - от 47 до 380 В;
- предельный рабочий диапазон - от 0 до 400 В.
Диапазоны напряжения электропитания переменного тока должны составлять:
- установленный рабочий диапазон - от 52 до 242 В;
- расширенный рабочий диапазон - от 46 до 264 В;
- предельный рабочий диапазон - от 0 до 283 В.
Мощность, потребляемая каждой цепью напряжения счетчиков, не более:
- 2 Вт и 10 В-А при электропитании через измерительные входы напряжения;
- 0,5 В-А при электропитании через дополнительный вход электропитания.
Мощность, потребляемая каждой цепью тока, не более 1 В-А.
Мощность, потребляемая счетчиками по дополнительному входу электропитания, не более 10 В-А.
Счётчики начинают функционировать не позднее, чем через 5 с после подачи номинального напряжения на их измерительные входы напряжения или постоянного или переменного напряжения на дополнительный вход электропитания.
Время установления рабочего режима не более 5 мин.
Счетчики обеспечивают непрерывный режим работы без ограничения длительности (в течение среднего времени наработки на отказ).
Средняя наработка на отказ не менее 125000 ч.
Средний срок службы не менее 30 лет.
Габаритные размеры и масса счетчиков приведены в таблице 5.
| Модификация | Размеры, мм, не более (ширина х высота х глубина) | Масса, кг, не более, |
| Ресурс-Е4-Х-Х-в-Х | 150 х 150 х 170 | 1,5 |
| Ресурс-Е4-Х-Х-н-Х | 175 х 300 х 85 | 1,8 |
Сопротивление изоляции между корпусом и электрическими цепями счетчиков:
- не менее 20 МОм в нормальных условиях применения;
- не менее 5 МОм при температуре окружающего воздуха плюс 30 °С и относительной влажности воздуха 90 %.
наносится на лицевую панель счетчиков методом шелкографии, на титульные листы формуляра и руководства по эксплуатации - типографским способом.
Комплект поставки счетчиков приведен в таблице 6. Таблица 6
| Обозначение изделия и документа | Наименование изделия и документа | Количество |
| 1 | 2 | 3 |
| БГТК.411152.020 | Счетчик электрической энергии многофункциональный «Ресурс-Е4» | 1 шт. |
| БГТК.464345.0011)’ 2) | GPS-приёмник с внешней GPS-антенной | 1 шт. |
| БГТК.3 00567.0043) | Комплект принадлежностей | 1 шт. |
| БГТК.300567.0054) | Комплект принадлежностей | 1 шт. |
| БГТК.432265.0042) | Оптический преобразователь ОП-RS232 | 1 шт. |
| БГТК.432265.0052) | Оптический преобразователь ОП-USB | 1 шт. |
| БГТК.685621.1432) | Кабель модемный RS232-RJ45-M | 1 шт. |
| БГТК.685621.144 | Кабель нуль-модемный RS232-RJ45-NM | 1 шт. |
| БГТК.411152.020 РЭ | Счетчики электрической энергии многофункциональные «Ресурс-Е4». Руководство по эксплуатации | 1 экз. |
| БГТК.411152.020 ФО | Счетчик электрической энергии многофункциональный «Ресурс-Е4». Формуляр | 1 экз. |
| БГТК.411152.020 МП2) | Счетчики электрической энергии многофункциональные «Ресурс-Е4». Методика поверки | 1 экз. |
| - | Компакт-диск с программным обеспечением2) | 1 шт. |
| 1 | 2 | 3 |
| ютчиками модификаций «Ресурс-Е4-Х-А-Х-Х». ько в соответствии с договором поставки. етчиками модификаций «Ресурс-Е4-Х-Х-в-Х». етчиками модификаций «Ресурс-Е4-Х-Х-н-Х». | ||
| 1) Поставляется с сч 2) Поставляется тол 3) Поставляется с сч 4) Поставляется с сч | ||
осуществляется в соответствии с документом БГТК.411152.020 МП «Счетчики электрической энергии многофункциональные «Ресурс-Е4». Методика поверки», утвержденным ФГУП «ВНИИМС» в январе 2014 г.
Наименование основных средств поверки приведены в таблице 7.
Таблица 7
| Наименование средства поверки | Госреестр № |
| Калибратор переменного тока «Ресурс-К2М» | 31319-12 |
| Портативный образцовый счётчик МТ 3000 | 35389-07 |
| Частотомер универсальный CNT-90 | 41567-09 |
| Радиочасы РЧ-011 | 35682-07 |
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Счетчики электрической энергии многофункциональные «Ресурс-Е4». Руководство по эксплуатации. БГТК.411152.020 РЭ».
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии многофункциональным «Ресурс-Е4»
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».
ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
ГОСТ 12.2.091-2002 (IEC 61010-1:1990) «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств».
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
ГОСТ 31819.22-2012 (IEC 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии».
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
ГОСТ Р 51317.4.7-2008 (МЭК 61000-4-7:2002) «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств».
ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15-2010) «Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования».
ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
ГОСТ Р 54149-2010 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
БГТК.411152.020 ТУ «Счетчики электрической энергии многофункциональные «Ре-сурс-Е4». Технические условия».
При осуществлении торговли и товарообменных операций.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 786 |
| Поверителей | 14 |
| Актуальность данных | 17.11.2024 |
