Государственный реестр средств измерений

Газоанализаторы GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600, 57465-14

57465-14
Газоанализаторы модели GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли или массовой концентрации кислорода, оксида и диоксида углерода, диоксида серы, оксида и диоксида азота, закиси азота, аммиака, сероводорода, цианистого водорода, паров воды, метана, этана, пропана, бутана, пентана, этилена, пропена, ацетилена, хлороводорода, фтороводорода и гексафторида серы.
Карточка СИ
Номер в госреестре 57465-14
Наименование СИ Газоанализаторы
Обозначение типа СИ GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600
Изготовитель "Teledyne Analytical Instruments", США
Год регистрации 2014
Срок свидетельства 15.04.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость

Назначение

Газоанализаторы модели GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли или массовой концентрации кислорода, оксида и диоксида углерода, диоксида серы, оксида и диоксида азота, закиси азота, аммиака, сероводорода, цианистого водорода, паров воды, метана, этана, пропана, бутана, пентана, этилена, пропена, ацетилена, хлороводорода, фтороводорода и гексафторида серы.

Описание

Газоанализаторы модели GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600 представляют собой промышленные стационарные автоматические приборы непрерывного действия.

В газоанализаторах модели GFC-7000, GFC-7001, GFC-7002, 6400, 7300, 7320, 7500, 7600 при измерении объемной доли (массовой концентрации) кислорода используются парамагнитные, электрохимические или циркониевые датчики; для измерения объемной доли (массовой концентрации) прочих компонентов применен фотометрический метод, основанный на избирательном поглощении инфракрасного, видимого или ультрафиолетового излучения молекулами определяемого компонента.

Используемый принцип измерений в газоанализаторах модели LGA-4000 - спектроскопия однолинейного молекулярного излучения. Диодный лазер излучает луч света, проходящий через анализируемую среду и детектируемый модулем приемника. Длина волны лазерного луча настраивается на характерную линию поглощения определяемого компонента.

Газоанализаторы модели LGA-4000 состоят из блоков излучателя и приемника, устанавливаемых на фланцы трубопровода, в котором производят измерения. Максимальная длина оптического пути - 15 м.

Газоанализаторы 7320 устанавливаются во взрывозащищенную оболочку типа Ex-d. Монтаж газоанализаторов 7320 производится на стену.

В названии газоанализаторов модели GFC-7000, GFC-7001, GFC-7002, 6400, 7300, 7500, 7600 в зависимости от исполнения наносят буквенный код модификации:

А - компактное модульное исполнение для панельного монтажа;

Е - стандартное модульное исполнение для панельного монтажа;

В - настенный монтаж в корпусе NEMA 4 с возможностью взрывозащищенного исполнения;

T - модульное исполнение для панельного монтажа со встроенным цветным сенсорным дисплеем и возможностью хранения данных измерений на внутреннем накопителе памяти;

H - стандартное модульное исполнение для панельного монтажас использованием химически стойких материалов и детекторов, предназначенных для измерений больших концентрации.

Газоанализаторы модели 7600 могут измерять до 5 компонентов одновременно; модели 7500 - до 4 компонентов; 6400, 7300, 7320, GFC-7000, GFC-7001, GFC-7002 - один компонент.

На лицевой панели газоанализаторов расположены клавиши управления и дисплей, на котором отображаются результаты измерений.

Газоанализаторы имеют унифицированные аналоговые выходные сигналы по току (4-20) мА и (или) по напряжению (0-1) В, а так же цифровой выход RS-232.

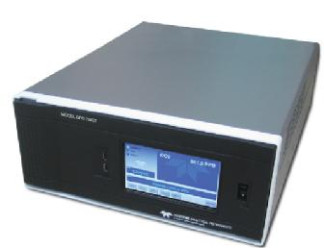

Рис. 8. Общий вид газоанализаторов мо- Рис. 9. Общий вид газоанализаторов модели дели 7500B, 7600В.    7500Е, 7600Е.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

TAI OS

недоступно

не ниже 1.03

недоступно

Уровень защиты по МИ 3286-2010 - «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Диапазоны измерений и пределы допускаемых значений основной погрешности газоанализаторов модели 7300, 7320, 7500, 7600, LGA-4000 приведены в таблице 2.

Таблица 2

Анализируемый

компонент

Диапазон измерений (минимальный/максимальный), объемная доля

Диапазон измерений^ (минимальный/максимальный), массовая концентрация

Пределы допускаемых значений основной приведенной погрешности, %

7300, 7320, 7500, 7600, LGA-4000

CO

от 0 до 10 млн-1 / от 0 до 35 млн-1

от 0 до 12 мг/м3/ от 0 до 41 мг/м3

± 12

от 0 до 36 млн-1 / от 0 до 2999 млн-1

от 0 до 42 мг/м3/ от 0 до 3494 мг/м3

± 5

от 0 до 0,3 % / от 0 до 0,99 %

от 0 до 3495 мг/м3/ от 0 до 11531 мг/м3

± 4

от 0 до 1,0 % / от 0 до 1,5 %

± 3

от 0 до 1,6 % / от 0 до 100 %

± 2

CO2

от 0 до 10 млн-1 / от 0 до 119 млн-1

от 0 до 19 мг/м3 / от 0 до 218 мг/м3

± 12

от 0 до 120 млн-1 / от 0 до 699 млн-1

от 0 до 219 мг/м3 / от 0 до 1280 мг/м3

± 10

от 0 до 700 млн-1 / от 0 до 2499 млн-1

от 0 до 1281 мг/м3 / от 0 до 4574 мг/м3

± 8

от 0 до 2500 млн-1 / от 0 до 9 999 млн-1

от 0 до 4575 мг/м3 / от 0 до 18302 мг/м3

± 4

от 0 до 1,0 % / от 0 до 100 %

± 2

NH3

от 0 до 5 млн-1 / от 0 до 9 млн-1

от 0 до 4 мг/м3 / от 0 до 7 мг/м3

± 20

от 0 до 10 млн-1 / от 0 до 4,9 %

от 0 до 8 мг/м3 / от 0 до 700 мг/м3

± 10

от 0 до 5 % / от 0 до 9,9 %

± 12

от 0 до 10 % / от 0 до 50 %

± 8

H

C

от 0 до 100 млн-1 / от 0 до 249 млн-1

от 0 до 67 мг/м3 / от 0 до 166 мг/м3

± 7

от 0 до 250 млн-1 / от 0 до 2999 млн-1

от 0 до 167 мг/м3 от 0 до 1997 мг/м3

± 5

от 0 до 3000 млн-1 / от 0 до 6999 млн-1

от 0 до 1998 мг/м3 / от 0 до 4659 мг/м3

± 4

от 0 до 0,7 % / от 0 до 100 %

от 0 до 4660 мг/м3 / от 0 до 6700 мг/м3

± 2

C2H4

от 0 до 60 млн-1 / от 0 до 4999 млн-1

от 0 до 70 мг/м3 / от 0 до 5823 мг/м3

± 10

от 0 до 0,5 % / от 0 до 9,9 %

от 0 до 5824 мг/м3 / от 0 до 11700 мг/м3

± 6

от 0 до 10 % / от 0 до 100 %

± 2

C2H2

от 0 до 10 млн-1 / от 0 до 499 млн-1

от 0 до 11 мг/м3 / от 0 до 540 мг/м3

± 20

от 0 до 0,05 % / от 0 до 20 %

от 0 до 541 мг/м3 / от 0 до 10800 мг/м3

± 8

Анализируемый

компонент

Диапазон измерений (минимальный/максимальный), объемная доля

Диапазон измерений1) (минимальный/максимальный), массовая концентрация

Пределы допускаемых значений основной приведенной погрешности, %

HCl

от 0 до 5 млн-1 / от 0 до 50 млн-1

от 0 до 8 мг/м3 / от 0 до 76 мг/м3

± 20

от 0 до 50 млн-1 / от 0 до 8000 млн-1

от 0 до 77 мг/м3/ от 0 до 12146 мг/м3

± 12

O2

от 0 до 10 млн-1 / от 0 до 9999 млн-1

от 0 до 14 мг/м3/ от 0 до 13310 мг/м3

± 10

от 0 до 1,0 %/ от 0 до 2,4 %

± 8

от 0 до 2,5 % / от 0 до 14,9 %

± 3

от 0 до 15 % / от 0 до 100 %

± 2

LGA-4000

H2S

от 0 до 20 млн-1 / от 0 до 4999 млн-1

от 0 до 28 мг/м3/ от 0 до 6966 мг/м3

± 10

от 0 до 0,5 % / от 0 до 10,0 %

от 0 до 6967 мг/м3 / от 0 до 13930 мг/м3

± 5

HF

от 0 до 10 млн-1 / от 0 до 100 млн-1

от 0 до 9 мг/м3 / от 0 до 84 мг/м3

± 25

HCN

от 0 до 10 млн-1 /от 0 до 500 млн-1

от 0 до 11 мг/м3 /от 0 до 561 мг/м3

± 12

H2O

от 0 до 10 млн-1 / от 0 до 1999 млн-1

от 0 до 8 мг/м3 / от 0 до 1496 мг/м3

± 10

от 0 до 0,2 % / от 0 до 60 %

от 0 до 1497 мг/м3 / от 0 до 7490 мг/м3

± 5

7300, 7320, 7500, 7600

NO

от 0 до 10 млн-1 / от 0 до 39 млн-1

от 0 до 13 мг/м3 / от 0 до 48 мг/м3

± 14

от 0 до 40 млн-1 / от 0 до 4999 млн-1

от 0 до 49 мг/м3 / от 0 до 6239 мг/м3

± 10

от 0 до 0,5 %/ от 0 до 10 %

от 0 до 6240 мг/м3 / от 0 до 12500 мг/м3

± 5

NO2

от 0 до 5 млн-1 / от 0 до 39 млн-1

от 0 до 10 мг/м3 / от 0 до 75 мг/м3

± 14

от 0 до 40 млн-1 / от 0 до 4999 млн-1

от 0 до 76 мг/м3 / от 0 до 9566 мг/м3

± 10

от 0 св. 0,5 % / от 0 до 3 %

от 0 до 9567 мг/м3 / от 0 до 19135 мг/м3

± 5

SO2

от 0 до 10 млн-1 / от 0 до 19 млн-1

от 0 до 27 мг/м3 / от 0 до 50 мг/м3

± 14

от 0 до 20 млн-1 / от 0 до 4999 млн-1

от 0 до 51 мг/м3 / от 0 до 13309 мг/м3

± 8

от 0 до 0,5 % / от 0 до 20 %

от 0 до 13310 мг/м3 / от 0 до 26700 мг/м3

± 5

N2O

от 0 до 100 млн-1 / от 0 до 4999 млн-1

от 0 до 184 мг/м3 / от 0 до 9150 мг/м3

± 12

от 0 до 0,5 % / от 0 до 19 %

от 0 до 9151 мг/м3 / от 0 до 18400 мг/м3

± 10

от 0 до 20 % / от 0 до 79 %

± 8

от 0 до 80 % / от 0 до 100 %

± 5

C3H8

от 0 до 60 млн-1 / от 0 до 999 млн-1

от 0 до 110 мг/м3 / от 0 до 1829 мг/м3

± 8

от 0 до 1000 млн-1 / от 0 до 2399 млн-1

от 0 до 1830 мг/м3 / от 0 до 4391 мг/м3

± 5

Анализируемый

компонент

Диапазон измерений (минимальный/максимальный), объемная доля

Диапазон измерений1-* (минимальный/максимальный), массовая концентрация

Пределы допускаемых значений основной приведенной погрешности, %

C3H8

от 0 до 2400 млн-1 / от 0 до 3499 млн-1

от 0 до 4392 мг/м3 / от 0 до 6404 мг/м3

± 8

от 0 до 3500 млн-1 / от 0 до 11 999 млн-1

от 0 до 6405 мг/м3 / от 0 до 18300 мг/м3

± 5

от 0 до 1,2 % / от 0 до 5 %

± 12

C2H6

от 0 до 50 млн-1 / от 0 до 4999 млн-1

от 0 до 63 мг/м3 / от 0 до 6147 мг/м3

± 9

от 0 до 0,5 % / от 0 до 9,9 %

от 0 до 6148 мг/м3 / от 0 до 12300 мг/м3

± 7

от 0 до 10 % / от 0 до 100 %

± 3

C4H10

от 0 до 500 млн-1 / от 0 до 4999 млн-1

от 0 до 1207 мг/м3 / от 0 до 12061 мг/м3

± 12

от 0 до 0,5 % / от 0 до 15 %

от 0 до 12062 мг/м3 / от 0 до 24126 мг/м3

± 4

C5H12

от 0 до 100 млн-1 / от 0 до 7500 млн-1

от 0 до 300 мг/м3 / от 0 до 22462 мг/м3

± 12

C3H6

от 0 до 500 млн-1 / от 0 до 4999 млн-1

от 0 до 874 мг/м3 / от 0 до 8734 мг/м3

± 12

от 0 до 0,5 % / от 0 до 10 %

от 0 до 8735 мг/м3 / от 0 до 17470 мг/м3

± 10

от 0 до 10 % / от 0 до 20 %

± 3

SF6

от 0 до 100 млн-1 / от 0 до 500 млн-1

от 0 до 608 мг/м3 / от 0 до 3036 мг/м3

± 15

1). для условий 20 С и 760 мм рт.ст.

Диапазоны измерений и пределы допускаемых значений основной погрешности газоанализаторов модели GFC-7000, GFC-7001, GFC-7002, 6400 приведены в таблице 3.

Таблица 3

Анализи

руемый

компонент

Диапазон измерений (минимальный / максимальный), объемная доля

Диапазон измерений (минимальный / максимальный), массовая концентрация, мг/м3

Пределы допускаемых значений основной относительной погрешности, %

Пределы допускаемых значений основной приведенной погрешности, %

6400

SO2

от 0 до 0,5 млн-1

от 0 до 1,4 мг/м3

± 20

св. 0,5 до 50 млн-1

св. 1,4 до 133 мг/м3

± 20

св. 50 до 5000 млн-1

св. 133 до 13311 мг/м3

± 8

GFC-7000

CO2

от 0 до 10 млн-1

от 0 до 19 мг/м3

± 12

св. 10 до 119 млн-1

св. 19 до 218 мг/м3

± 12

св. 119 до 699 млн-1

св. 218 до 1280 мг/м3

± 10

св. 699 до 1000 млн-1

св. 1280 до 1830 мг/м3

± 8

GFC-7001

CO

от 0 до 2,0 млн-1

от 0 до 2,4 мг/м3

± 20

св. 2,0 до 50 млн-1

св. 2,4 до 59 мг/м3

± 20

св. 50 до 2999 млн-1

св. 59 до 3494 мг/м3

± 5

св. 0,3 до 0,99 %

св. 3494 до 11531 мг/м3

± 4

св. 0,99 % до 1,5 %

± 3

GFC-7002

N2O

от 0 до 10 млн-1

от 0 до 19 мг/м3

± 20

св. 10 до 49 млн-1

св. 19 до 90 мг/м3

± 20

св. 49 до 1000 млн-1

св. 90 до 1830 мг/м3

± 12

Пределы дополнительной погрешности от изменения температуры окру-

жающей среды на каждые 10 0С, доля основной погрешности    ± 0,3

Время прогрева газоанализаторов модели GFC-7000, GFC-7001, GFC-7002,    60 LGA-4000, 6400, 7300, 7320, мин, не более

Время прогрева газоанализаторов модели 7500, 7600, мин, не более    15 Время установления показаний T0,9, с, не более:

модели LGA-4000    1

модели 6400, 7500, 7600, 7300, 7320    5

модели GFC-7000, GFC-7001, GFC-7002    10

Потребляемая мощность, габаритные размеры и масса газоанализаторов приведены в таблице 4.

Таблица 4

Модель газоанализатора

Потребляемая мощность, Вт, не более

Габаритные размеры, мм, не более

Масса, кг, не более

GFC-7000E

150

178 x 432 x 635

18,2

GFC-7001E

150

178 x 432 x 635

18,2

GFC-7002E

150

178 x 432 x 635

18,2

Модель газоанализатора

Потребляемая мощность, Вт, не более

Габаритные размеры, мм, не более

Масса, кг, не более

LGA-4000

20

755 х 188 х 288 -блок излучателя 829 х 188 х 288 -блок приемника

по 10 - блоки излучателя и приемника

7300A

100

188 х 270 х 344

12

7320

100

388 х 651 х 280

41

7500E

170

177 x 483 x 493

12

7500В

170

600 х 880 х 265

32

7600E

170

177 x 483 x 493

12

7600В

170

600 х 880 х 265

32

6400E

250

178 x 432 x 597

16

Условия эксплуатации:

»-»    0/"ч

-    температура окружающей среды, C модели GFC-7000, GFC-7001, GFC-7002 модели 6400, 7300, 7320, 7500, 7600 модели LGA-4000

от 5 до 40 от 5 до 45 от минус 30 до плюс 60 не более 90 % (без конденсации влаги)

24 пост. ток или 220

110 - 220 50

-    относительная влажность

-    напряжение питания, В модель LGA-4000

модели GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400,

7300, 7320, 7500, 7600

-    частота, Гц

Знак утверждения типа

наносится на анализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор - 1 экз.;

Комплект ЗИП - 1 компл.;

Руководство по эксплуатации - 1 экз.;

Методика поверки -1 экз.

Поверка

осуществляется по документу МП 57465-14 "Инструкция. Газоанализаторы модели GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" "31" января 2014 г. и входящему в комплект поставки

Основные средства поверки:

- ГСО-ПГС 3799-87, 3802-87, 3808-87, 3810-87, 3814-87, 3816-87, 3819-87, 9744-2011, 9745-2011, 9761-2011 (CO - азот), 3744-87, 3745-87, 3760-87, 3787-87, 9737-2011, 9738-2011, 9741-2011, 9783-2011, 9784-2011, 9785-2011, 9786-2011 (CO2 - азот), 9160-2008, 9201-2008, 9202-2008 (NH3 - азот), 3858-87, 3862-87, 3865-87, 3868-87, 3872-87, 3885-87, 3890-87, 389487, 9747-2011, 9748-2011, 9749-2011, 9750-2011 (CH4 - азот), 9193-2008, 8987-2008, 92212008 (C2H4 - азот), 9133-2008, 9134-2008, 9864-2011, 10379-2013 (C2H2 - азот), 9257-2011, 9858-2011, 10371-2013 (HCl - азот), 3713-87, 3717-87, 3720-87, 3722-87, 3726-87, 3732-87 (O2

-    азот), 9170-2008, 9182-2008 (H2S - азот), 10158-2012 (HCN - азот), 9189-2008, 9190-2008 (NO - азот), 9187-2008, 9188-2008(N02 - азот), 9195-2008, 9196-2008, 9197-2008 (SO2 - азот), 9207-2008 (N20 - азот), 9305-2009, 9536-2010 (n20 - воздух), 5324-90, 9767-2011, 9778-2011, 9779-2011, 9780-2011 (C3H - азот), 9204-2008, 9205-2008 (C2H6 - азот), 8977-2008, 8978-2008 (C4H10 - азот), 8981-2008 (C5H12 - азот), 8975-2008, 8976-2008, 10249-2013 (C3H6 - азот), 10162-2012 (SF6 - азот);

-    смесь газовая поверочная ЭМ ВНИИМ 06.01.920 (SF6 - азот), по ТУ 6-16-2956-01;

-    установка "Микрогаз-Ф" по ТУ 4215-004-07518800-02 в комплекте с источниками микропотока по ТУ ИБЯЛ.418319.013-95;

-    генератор газовых смесей ГГС-03-03 ШДЕК.418313.001 ТУ;

-    генератор влажного воздуха «Родник-4М» по ТУ 4215-057-71803530-2011;

-    генератор влажного газа «Родник-6» по ТУ 4215-043-71803530-2007.

Сведения о методах измерений

приведены в руководстве по эксплуатации на газоанализаторы модели GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600.

Нормативные и технические документы, устанавливающие требования к газоанализаторам GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

Техническая документация фирмы-изготовителя "Teledyne Analytical Instrumenst", США.

Рекомендации к применению

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

-    при осуществлении деятельности в области охраны окружающей среды;

-    при выполнении работ по обеспечению безопасных условий и охраны труда;

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

57465-14
Номер в ГРСИ РФ:
57465-14
Производитель / заявитель:
"Teledyne Analytical Instruments", США
Год регистрации:
2014
Cрок действия реестра:
15.04.2024
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
