| Номер в госреестре | 57466-14 |
| Наименование СИ | Системы стационарные газоаналитические |
| Обозначение типа СИ | СКВА-03 |
| Изготовитель | ООО НПФ "Инкрам", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 27.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы стационарные газоаналитические СКВА-03 предназначены для измерения:
- объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2) хладонов 12 и 22, гексафторида серы (SF6) и горючих газов;
- массовой концентрации оксида углерода (СО), сероводорода (H2S), хлористого водорода (HCl), аммиака (NH3), хлора (Cl2), диоксида азота (NO2), диоксида серы (SO2), фосгена (COCl2), синильной кислоты (HCN), фосфина (PH3), паров органических веществ;
- довзрывоопасных концентраций горючих газов и паров.
Система стационарная газоаналитическая СКВА-03 (далее - система) представляет собой стационарный многоблочный прибор непрерывного действия, состоящий из отдельных, функционально и конструктивно законченных, территориально распределенных блоков и модулей, соединенных в локальную измерительную сеть.
Система состоит из набора блоков и модулей, разделенных по функциональному признаку на следующие группы:
- преобразователи измерительные (ИП);
- устройства управления, сбора и обработки информации.
Принцип действия ИП:
- ИП объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ),
- ИП довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК) или оптико-абсорбционный (ОА);
- ИП массовой концентраций паров органических веществ - фотоионизационный (ФИ);
- ИП объёмной доли диоксида углерода - оптико-абсорбционный (ОА);
В состав системы входят преобразователи измерительные, перечисленные в таблице 1, и устройства управления, сбора и обработки информации, перечисленные в таблице 2.
Таблица 1 - Преобразователи измерительные
| Наименование | Выпускаются по Техническим условиям | Номер в госреестре средств измерений |
| Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300 | ТУ 4215-02347275141-13 и ТУ 4215-024-4727514113 | 55623-13 |
| Преобразователи измерительные акусторезо-нансные АРП1.0 | 4215-008-4727514106 ТУ | 54684-13 |
| Преобразователь измерительный СО1.0 и СО2.0 | ТУ 4215-00347275141-02 | 18168-10 |
| Примечание - в состав ИП серий А200, А300, В300 и С300 входит модуль сенсорный интеллектуальный ИСМ-4Т (ИСМ). | ||
| Наименование | Сокращенное обозначение |
| Блок сигнализации и управления | БСУ-Ех, БСУ-0 |
| Модуль расширения | МР8-0, МР8-Ех, МР8-0-МК, МР8-Ех-МК |
| Выносной модуль реле | ВМР 4, ВМР 8 |
Блок сигнализации и управления (БСУ) является центральным звеном газоаналитической системы и выполняет следующие функции:
- сбор, обработка и анализ измерительных данных от удаленных групп ИП;
- обеспечение ИП напряжением питания;
- визуальное отображение полученной информации;
- передача информации по одному или нескольким каналам связи для потребителей (удаленных терминалов);
- управление внешними исполнительными устройствами;
- взаимодействие с оператором.
БСУ выполнен в виде металлического шкафа настенного монтажа. Для подключения шлейфов передачи данных и подвода питания в БСУ имеются соответствующие соединители. На лицевой панели БСУ расположен дисплей, функциональная клавиатура и светодиоды световой сигнализации. БСУ закрывается специальным ключом и может быть опломбирован для ограничения несанкционированного доступа.
На лицевой панели БСУ установлен модуль ЖК дисплея, функциональной клавиатуры и светодиодная матрица световой сигнализации. Световая сигнализация в БСУ выполнена в виде светодиодных индикаторов на 8 контролируемых системой зон.
Индикация по каждой зоне включает в себя индикацию событий достижения двух пороговых концентраций в зонах (ПОРОГ 1, ПОРОГ2, ПОРОГ3, ПОРОГ4) и исправность контролирующих зону устройств (НОРМА). Звуковая сигнализация событий производится установленным в БСУ звуковым сигнализатором. В БСУ также установлены 2 реле, дублирующие работу звукового сигнализатора.
Отображение текущих концентраций и состояние ИП (Отказ, Норма, Превышение порогов) индицируется на 4-х строчном ЖК индикаторе. С помощью функциональной клавиатуры пользователь может просмотреть показания на всех ИП и их состояния.
Модуль расширения МР8 представляет собой адресный 8-ми канальный АЦП с выходным интерфейсом RS-485. МР8 предназначен для приема аналоговых сигналов от ИП, имеющих на выходе унифицированный токовый сигнал, преобразования этого сигнала в цифровую форму и передачу информации по интерфейсу RS-485 на вход БСУ. МР8 обеспечивает питание источников сигналов через искробезопасные цепи (МР8-Ех, МР8-Ех-МК) или через искроопасные цепи (МР8-0, МР8-0-МК), в зависимости от исполнения.
Выносной модуль реле ВМР 4/8 предназначен для управления внешними устройствами в зонах, удаленных от места установки БСУ. ВМР4/8 состоит из контроллера интерфейса RS-485 и четырех/восьми электромагнитных реле, с помощью которых реализуется функция управления. Все реле работают на переключение. Состояние реле индицируется световой сигнализацией на плате реле. Модуль реле имеет клеммник для подключения питания и RS485.
Измерительные преобразователи предназначены для преобразования значения содержания определяемого компонента на входе в унифицированный токовый выходной сигнал (4-20) мА.
Система обеспечивает выполнение следующих функций:
- измерение содержания определяемых компонентов в воздухе;
- отображение результатов измерений на встроенном дисплее БСУ;
- обработку, архивирование и хранение результатов измерений (дата, время, № и обозначение ИП, значение порога, который был достигнут). Максимальное количество записей - 300);
- формирование выходных сигналов (цифрового, релейных),
Лист № 3 Всего листов 16
- формирование сигналов о превышении заданных пороговых уровней (световая и звуковая сигнализация),
- диагностику аппаратной части преобразователя и целостности фиксированной части встроенного ПО,
- формирование и выдачу сигналов управления внешними устройствами,
- обмен информацией с удаленным терминалом по интерфейсу RS-485 Modbus RTU.
Модули расширения МР-8Ex и МР8-Ех-МК выполнены во взрывозащищенном исполнении, маркировка взрывозащиты [Exib]IIC/IIB
ИП системы (кроме СО 1.0, СО2.0) выполнены во взрывозащищенном исполнении, маркировка взрывозащиты:
- А200, lExibIICT6
- А300 lExibnCT6, mxdibHCT6
- B300, C300 lExibnCT6, mxdibnCT6
- АРП1.0 1ExibITOT4 X
Виды взрывозащиты ИП:
- «взрывонепроницаемая оболочка» (d) по ГОСТ ГОСТ Р 51330.1-99 (МЭК 60079-1-98), ГОСТ 30852.1-2002 (МЭК 60079-1:1998);
- «искробезопасная электрическая цепь» (ib) по ГОСТ Р 51330.10-99 (МЭК 60079-11-99), ГОСТ 30852.10-2002 (МЭК 60079-11:1999).

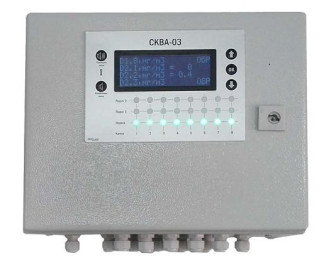

Внешний вид элементов системы представлен на рисунках 1-6.
СКВА-03
О О
D1 ^-.гг *\Z Оаг
[>,1* 11 nr = У
ВДР
!
* щ Щ Щ f8 ^
-Р
• 4
'A
Системы стационарные газоаналитические СКВА-03 имеют следующие виды программного обеспечения (ПО) - встроенное ПО ИП, БСУ и МР;
Измерительные преобразователи АРП1.0 и ИП серии А200, А300, В300, С300 имеют встроенное ПО, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
ИП СО1.0 и СО2.0 являются полностью аналоговыми устройствами, не содержат микроконтроллера и не имеют встроенного ПО.
БСУ имеет встроенное ПО, разработанное изготовителем специально для решения задач приема и обработки измерительной информации от ИП, архивирования и хранения результатов измерений, световой и звуковой сигнализации о достижении заданных уровней срабатывания сигнализации, формирования и выдачи сигналов управления внешними устройствами, а также обмена информацией с удаленным терминалом по интерфейсу RS-485 Modbus RTU.
ПО БСУ выполняет следующие функции:
- сбор, обработка и анализ измерительных данных от удаленных групп ИП;
- архивирование случаев превышения пороговых концентраций;
- обеспечение ИП напряжением питания;
- визуальное отображение полученной информации;
- передача информации по одному или нескольким каналам связи для потребителей (удаленных терминалов);
- управление внешними исполнительными устройствами;
- взаимодействие с оператором.
Таблица 3 - Идентификационные данные ПО
| Наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО модуля расширения МР8 файл S32S8.HEX | 1.1. | ea60db79ce24e8fc95c71 b74bf9938f6 | MD5 |
| Встроенное ПО модуля реле ВМР файл S32R4HEX | 1.1 | aec8be96c95074649965 1d8c2ef88141 | MD5 |
| Встроенное ПО блока БСУ файл Skva32.HEX | 1.1 | bcd0755c4276d9e9219a a90f3ff3270c | MD5 |
| Встроенное ПО ИП АРП1.0 файл ARP2.HEX | v.1.0.2 | 4457f11220e3d899ce635 b506db7faca | MD5 |
| Встроенное ПО ИП А200, А300, В300, С300 файл inkram smc. s19 | v.1.0.1.11 | 7b846451fd6910f6f0f21 c41bfc82188 | MD5 |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм указаны только для файлов версий, указанных в таблице. | |||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Элементы системы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «С» по МИ 3286-2010.
1) Диапазоны измерений и пределы допускаемой основной абсолютной погрешности системы по измерительным каналам приведены в таблицах 4 - 6.
Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности системы по измерительным каналам с ИП серий А200, А300, В300 и С300
| Обозначение установленного ИСМ-4Т (ИСМ) | Единица измере ний | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности (Ад) | Цена единицы наи меньшего разряда |
| ИСМ-CnHm-tk 1) | % НКПР | От 0 до 60 | От 0 до 50 | ± 5 | 0,1 |
| ИСМ-CnHm-oa 2) | От 0 до 100 | От 0 до 50 | ± 5 | 1 | |
| Св. 50 до 100 | ± (5 + 0,1 (CBX-50)) | ||||
| ИСМ-О2 | объемная доля, % | От 0 до 30 | От 0 до 30 | ± 0,9 | 0,1 |
| ИСМ-Ш | От 0 до 2 | От 0 до 2 | ± 0,2 | 0,1 | |
| ИСМ-ТО2 | От 0 до 5 | От 0 до 5 | ± (0,1+0,15Свх) | 0,1 | |
| ИСМ-ТО 1.0 | мг/м3 | От 0 до 100 | От 0 до 20 | ± 4 | 0,1 |
| Св. 20 до 100 | ± (4 + 0,2(Свх-20)) | ||||
| ИСМ-CО 2.0 3) | мг/м3 | От 0 до 1000 | От 0 до 200 | ± 40 | 1 |
| Св. 200 до 1000 | ± (40 + 0,2(Свх-200)) |
| Обозначение установленного ИСМ-4Т (ИСМ) | Единица измере ний | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности (Ад) | Цена единицы наи меньшего разряда |
| ИСМ-С12 1.0 | мг/м3 | От 0 до 6 | От 0 до 1 | ± 0,2 | 0,1 |
| Св. 1 до 6 | ± (0,2 + 0,2(Свх-1)) | ||||
| ИСМ-С12 2.0 3) | мг/м3 | От 0 до 50 | От 0 до 10 | ± 2 | 0.1 |
| Св. 10 до 50 | ± (2 + 0,2(Свх-10)) | ||||
| ИСМ-С12 3.0 3) | мг/м3 | От 0 до 30 | От 0 до 6 | ±1,2 | 0,1 |
| Св. 6 до 30 | ± (1,2 + 0,2(Свх-6)) | ||||
| ИСМ-ЫШ 1.0 | мг/м3 | От 0 до 100 | От 0 до 20 | ± 4 | 0,1 |
| Св. 20 до 100 | ± (4 + 0,2(Свх-20)) | ||||
| ИСМ-Nm 2.0 3) | мг/м3 | От 0 до 2000 | От 0 до 400 | ± 80 | 1 |
| Св. 400 до 2000 | ± (80 + 0,2(Свх-400)) | ||||
| ИСМ-Nm 3.0 3) | мг/м3 | От 0 до 600 | От 0 до 120 | ±20 | 1 |
| Св. 120 до 600 | ±(20+0,2(Свх-120)) | ||||
| ИСМ-Nm 4.0 | мг/м3 | От 0 до 200 | От 0 до 20 | ± 5 | 0,1 |
| Св. 20 до 200 | ± (5 + 0,20(Свх-20)) | ||||
| ИСМ-Н2Б 1.0 | мг/м3 | От 0 до 20 | От 0 до 3 | ± 0,6 | 0,1 |
| Св. 3 до 20 | ± (0,6 + 0,2(Свх-3)) | ||||
| ИСМ-rns 2.0 | мг/м3 | От 0 до 50 | От 0 до 10 | ± 2 | 0,1 |
| Св. 10 до 50 | ± (2 + 0,2(Свх-10)) | ||||
| ИСМ-НС1 1.0 | мг/м3 | От 0 до 10 | От 0 до 3 | ± 1 | 0,1 |
| Св. 3 до 10 | ± (1 + 0,2(Свх-3)) | ||||
| ИСМ-Ш2 1.0 | мг/м3 | От 0 до 20 | От 0 до 5 | ±1 | 0,1 |
| Св. 3 до 20 | ± (1 + 0,2(Свх-5)) | ||||
| ИСМ-Ш2 2.0 | мг/м3 | От 0 до 50 | От 0 до 10 | ±2 | 0,1 |
| Св. 10 до 50 | ± (2 + 0,2(Свх-10)) | ||||
| ИСМ-S02 1.0 | мг/м3 | От 0 до 35 | От 0 до 6 | ±1,2 | 0,1 |
| Св. 6 до 35 | ± (1,2 + 0,2(Свх-6)) | ||||
| ИСМ^02 2.0 3) | мг/м3 | От 0 до 100 | От 0 до 20 | ±4 | 0,1 |
| Св. 20 до 100 | ± (4 + 0,2(Свх-20)) | ||||
| ИСМ-СОСЬ2 1.0 3) | мг/м3 | От 0 до 15 | От 0 до 1 | ±0,3 | 0,1 |
| Св. 1 до 5 | ± (0,3 + 0,25(Свх-1)) | ||||
| ИСМ-НСК 1.0 | мг/м3 | От 0 до 30 | От 0 до 3 | ±0,6 | 0,1 |
| Св. 3 до 15 | ± (0,6 + 0,25(Свх-3)) | ||||
| ИСМ-РН3 1.0 3) | мг/м3 | От 0 до 10 | От 0 до 2 | ±0,4 | 0,1 |
| Св. 2 до 10 | ± (0,4 + 0,2(Свх-2)) | ||||
| ИСМ-PID 1.0 4) | мг/м3 | От 0 до 20 | От 0 до 20 | ± (0,5+0,2Свх) | 0,1 |
| ИСМ-PID 2.0 5) | мг/м3 | От 0 до 200 | От 0 до 200 | ± (5+0,2Свх) | 1 |
| ИСМ-PID 3.0 6) | мг/м3 | От 0 до 2000 | От 0 до 2000 | ± (10+0,2Свх) | 1 |
| Обозначение ус- | Единица | Диапазон | Диапазон из- | Пределы допускае- | Цена |
| тановленного | измере- | показаний | мерений | мой основной абсо- | единицы |
| ИСМ-4Т (ИСМ) | ний | лютной погрешности | наи- | ||
| (Ад) | меньшего | ||||
| разряда |
Примечания:
1) - градуировка ИП с установленным ИСМ-CnHm-tk может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан, бензол. ИП с установленным ИСМ-CmHm-tk с градуировкой на метан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси в воздухе в диапазоне сигнальных концентраций (5 - 50) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 12 %НКПР (перечень контролируемых компонентов указан в приложении к паспорту);
2) - градуировка ИП с установленным ИСМ-CnHm-oa может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан. ИП с установленным ИСМ-CnHm-oa с градуировкой на гексан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси (пропана, бутана, пентана гексана) в воздухе в диапазоне сигнальных концентраций (5 - 25) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 20 %НКПР.
3) - не применяется для контроля ПДК в воздухе рабочей зоны, только для аварийных ситуаций;
4) - градуировка ИП с установленным ИСМ-PID 1.0 может проводиться индивидуально по следующим компонентам: винилхлорид, метилмеркаптан, этилмеркаптан, фенол, сероуглерод; 5)
5) - градуировка ИП с установленным ИСМ-PID 2.0 может проводиться индивидуально по след6у) ющим компонентам: изобутилен, бензол, бутанол, о-ксилол;
) - градуировка ИП с установленным ИСМ-PID 3.0 может проводиться индивидуально по следующим компонентам: толуол, гексан, этанол.
Свх - значение содержания определяемого компонента на входе ИП, объемная доля, %, массовая концентрация, мг/м , довзрывоопасная концентрация, % НКПР._
Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности системы по измерительным каналам с ИП АРП1.0_
| Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности | ||
| % НКПР | объемная доля, % | % НКПР | объемная доля, % | |
| метан (CH4) | от 0 до 50 | от 0 до 2,2 | ± 5 | ± 0,22 |
| этан (C2H6) | от 0 до 1,25 | ± 0,12 | ||
| пропан (C3H8) | от 0 до 0,85 | ± 0,08 | ||
| бутан (C4H10) | от 0 до 0,7 | ± 0,07 | ||
| и-бутан (i-C4H10) | от 0 до 0,65 | ± 0,07 | ||
| пентан (C5H12) | от 0 до 0,7 | ± 0,07 | ||
| циклопентан (C5H10) | от 0 до 0,7 | ± 0,07 | ||
| гексан (C6H14) | от 0 до 0,5 | ± 5 | ± 0,05 | |
| водород (H2) | от 0 до 2,0 | ± 0,2 | ||
| бензол (С6Н6) | от 0 до 0,6 | ± 0,06 | ||
| аммиак (NH3) | от 0 до 30 | от 0 до 4,5 | ± 0,75 | |
| диоксид углерода | - | от 0 до 1,0 | - | ± 0,2 |
| (СО2) | - | св. 1,0 до 5,0 | - | ± (0,2+0,2(CBX-1)) |
| хладон 12 (CF2Cl2) | - | от 0 до 0,2 | - | ± 0,075 |
| св. 0,2 до 2,0 | - | не нормированы | ||
| Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности | ||
| % НКПР | объемная доля, % | % НКПР | объемная доля, % | |
| хладон 22 (CHClF2) | - | от 0 до 0,3 | - | ± 0,075 |
| св. 0,3 до 2,0 | - | не нормированы | ||
| гексафторид серы (SF6) | - | от 0 до 2,0 | - | ± (0,02+0,2CBX) |
Примечания:
1) Свх - значение объемной доли определяемого компонента на входе газоанализатора, %;
2) значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99;
3) пределы допускаемой основной абсолютной погрешности нормированы при условии загазованности контролируемой воздушной среды источниками, выделяющими только один компонент;
4) преобразователи АРП1.0 с градуировкой на гексан в режиме газосигнализатора (исполнение Г) при установке порога срабатывания сигнализации 20 % НКПР обеспечивают возможность сигнализации о наличии горючих газов и паров горючих жидкостей и их смеси в воздухе в диапазоне сигнальных концентраций от 5 до 50 % НКПР, перечень контролируемых компонентов указан в Приложении А паспорта ЕКРМ.413151.001 ПС.
5) преобразователи АРП1.0 с градуировкой на хладон 22 в режиме газосигнализатора (исполнение Г) при установке порогов сигнализации в соответствии со значениями по умолчанию, указанными в паспорте ЕКРМ.413151.001 ПС, обеспечивают возможность сигнализации объемной доли хладонов в диапазоне от 0,16 до 0,2 % (Порог1), перечень контролируемых компонентов указан в Приложении А паспорта ЕКРМ.413151.001 ПС;
6) преобразователи АРП1.0 с градуировкой на хладон 12 в режиме газосигнализатора (исполнение Г) при установке порогов сигнализации в соответствии в соответствии со значениями по умолчанию, указанными в паспорте ЕКРМ.413151.001 ПС, обеспечивают возможность сигнализации объемной доли фреонов в диапазоне от 0,11 до 0,21 % (Порог 1), перечень контролируемых компонентов указан в Приложении А паспорта ЕКРМ.413151.001ПС._
Таблица 6 - Диапазоны измерений и пределы допускаемой основной погрешности системы по измерительным каналам с ИП СО 1.0, СО2.0
| Обозначение ИП | Определяемый компонент | Диапазон измерений массовой концентрации, мг/м1 | Пределы допускаемой основной абсолютной погрешности, массовая концентрация, мг/м3 |
| СО1.0 | Оксид углерода | От 0 до 100 | ± (4 + 0,2(Свх-20)) |
| СО2.0 | Оксид углерода | От 0 до 500 | ± (20 + 0,2(Свх-100)) |
| Примечание - Свх - массовая концентрация оксида углерода на входе ИП, мг/м3. | |||
Лист № 9 Всего листов 16
- от воздействия неизмеряемых компонентов, содержания которых приведены в таблице 10, равны 1,0 в долях основной абсолютной погрешности в начальной точке диапазона измерений
Таблица 7 - Пределы допускаемой дополнительной погрешности системы по измерительным каналам с ИП серий А200, А300, В300 и С300 при изменении температуры окружающей и контролируемой сред
| Наименование установленного | Пределы допускаемой дополнительной погрешности |
| ИСМ | от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-CnHm-tk | 1 |
| ИСМ-CnHm-oa | 1,7 |
| ИСМ-О2 | 0,2 на каждые 10°С |
| ИСМ-ТО2 | 0,5 |
| ИСМ- (ТО 1.0, ТО 2.0) | |
| ИСМ- (Cl 1.0, Cl 2.0, Cl 3.0) | |
| ИСМ - (NH3 1.0 - NH3 4.0) | |
| ИСМ-(Н2S1.0, mS2.0) | |
| ИСМ-HCl 1.0 | |
| ИСМ-(Ш2 1.0, NO2 2.0) | |
| ИСМ -(SO2 1.0, SO2 2.0) | 0,4 на каждые 10°С |
| ИСМ-СОСЬ2 1.0 | |
| ИСМ-НСN 1.0 | |
| ИСМ-РН3 1.0 | |
| ИСМ-Н2 | |
| ИСМ-PID 1.0 | |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
Таблица 8 - Пределы допускаемой дополнительной погрешности Пределы допускаемой дополнительной погрешности системы по измерительным каналам с ИП серий А200, А300, В300 и С300 от изменения атмосферного давления
| Наименование установленного ИСМ | Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-CnHm-tk | 1 |
| ИСМ-CnHm-oa | |
| ИСМ-О2 | 0,2 на каждые 10 кПа |
| ИСМ-ТО2 | 1 |
| ИСМ-(ТО 1.0, СО2.0) | 0,2 на каждые 3,3 кПа |
| ИСМ - (Cl2 1.0, Cl2 2.0, Cl2 3.0) | |
| ИСМ- (NH3 1.0 - NH3 4.0) | |
| ИСМ- (ffiS1.0, mS2.0) | 0,2 на каждые 3,3 кПа |
| ИСМ-HCl 1.0 | |
| ИСМ- (NO2 1.0, NO2 2.0) | |
| ИСМ - (SO2 1.0, SO2 2.0) | |
| ИСМ-СОСЬ2 1.0 | |
| ИСМ-НСN 1.0 | |
| ИСМ-РЮ 1.0 | |
| ИСМ-Н2 |
| Наименование установленного ИСМ | Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-PID 1.0 | 1 |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
Таблица 9 - Пределы допускаемой дополнительной погрешности ИП при изменении относительной влажности
| Наименование установленного ИСМ | Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-CnHm-tk | 1,4 |
| ИСМ-CnHm-oa | 1 |
| ИСМ-О2 | 0,2 на каждые 10 % |
| ИСМ-ТО2 | 1 |
| ИСМ-(ТО 1.0, СО2.0) | 0,2 на каждые 10 % |
| ИСМ - (Cl 1.0, Cl 2.0, Cl 3.0) | |
| ИСМ- (NH3 1.0 - NH3 4.0) | |
| исм- (rns1.0, rns2.0) | |
| ИСМ-НС1 1.0 | 1 на каждые 10 % |
| ИСМ- (NO2 1.0, NO2 2.0) | 0,2 на каждые 10 % |
| ИСМ - (SO2 1.0, SO2 2.0) | |
| ИСМ-СОСЬ2 1.0 | 0,5 на каждые 10 % |
| ИСМ-KCN 1.0 | |
| ИСМ-РН3 1.0 | 0,5 на каждые 10 % |
| ИСМ-Н2 | |
| ИСМ-PID 1.0 | 0,1 |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
Таблица 10 - Пределы допускаемой суммарной дополнительной погрешности от воздействия неизмеряемых компонентов
| Наименование установленного ИСМ | Содержание не измеряемых компонентов | ||||||||
| NH3, мг/м | CO, мг/м3 | H2S,3 мг/м | Cl2,3 мг/м | Н2 | NO, мг/м3 | NO2, мг/м | SO2,3 мг/м | СН4, %об | |
| исм-Nm 1.0 | - | 500 | 3 | 1 | 2 %(об.д.) | 5 | 20 | 5 | 4,4 |
| ИСМ-Nm 2.0 | - | 1000 | 50 | 1 | 2 %(об.д.) | 100 | 400 | 20 | 4,4 |
| ИСМ-Nm 3 .0 | - | 500 | 10 | 5 | 2 %(об.д.) | 10 | 100 | 10 | 4,4 |
| ИСМ-ЫН3 4.0 | - | 1000 | 20 | 5 | 2 %(об.д.) | 30 | 60 | 30 | 4,4 |
| ИСМ-СО 1.0 | 1000 | - | 10 | 5 | 25 млн-1 | 100 | 100 | 10 | 4,4 |
| ИСМ-СО 2.0 | 1000 | - | 50 | 30 | 120 млн-1 | 300 | 300 | 50 | 4,4 |
| ИСм-rnS 1.0 | 60 | 500 | - | 3 | 500 млн-1 | 200 | 100 | 3 | 4,4 |
| ИСм-rnS 2.0 | 180 | 1000 | - | 10 | >500 млн-1 | 500 | 300 | 6 | 4,4 |
| ИСМ-С1 1.0 | 5 | 100 | 2,5 | - | 0,4% (об.д.) | 2 | 0,5 | 5 | 4,4 |
| ИСМ-С1 2.0 | 10 | 500 | 10 | - | 0,4% (об.д.) | 20 | 5 | 10 | 4,4 |
| ИСМ-С1 3.0 | 6 | 300 | 6 | - | 0,4% (об.д.) | 12 | 3 | 6 | 4,4 |
| Наименование установленного ИСМ | Содержание не измеряемых компонентов | ||||||||
| NH3, мг/м | CO, мг/м3 | H2S,3 мг/м | Cl2,3 мг/м | H2 | NO, мг/м3 | NO2, мг/м | SO2,3 мг/м | СН4, %об | |
| ИСМ-Ш | 100 | 500 | 20 | 1 | 100 | 100 | 100 | 4,4 | |
| ИСМ-Ш2 1.0 | 30 | 100 | 5 | 1 | 1 %(об.д.) | 100 | - | 5 | 4,4 |
| ИСМ-Ш2 2.0 | 100 | 300 | 15 | 3 | 1 %(об.д.) | 300 | - | 15 | 4.4 |
| ИСМ-02 | - | - | - | - | 1 %(об.д.) | - | - | - | 1,0 |
| ИСМ^02 1.0 | 60 | 100 | 3 | 1 | 0,4 %(об.д.) | 200 | 100 | - | 4,4 |
| ИСМ-SO2 2.0 | 180 | 300 | 6 | 1 | 0,4 %(об.д.) | 500 | 300 | - | 4.4 |
| ИСМ-HCN 1.0 | 10 | 100 | 3 | 80 | 0,4 % (об.д.) | 100 | 8 | 3 | 4,4 |
| ИСМ-тоа2 1.0 | 1,0 | 60 | 0,05 | 0,5 | 0,4 % (об.д.) | 0,5 | 50 | 0,1 | 4,4 |
| ИСМ-HCl 1.0 | 10 | 60 | 3 | 3 | 0,4 % (об.д.) | 2 | 1 | 1 | 4,4 |
| ИСМ-PH 1.0 | 20 | 100 | 1,0 | 1,0 | 0,4 % (об.д.) | 0,5 | 1,0 | 2,0 | 4,4 |
| ИСМ-CnHm-tk | 1500 | 100 | (1) | (1) | 0,05 % (об.д.) | 50 | 50 | (1) | - |
| ИСМ-CnHm-oa | 1500 | 100 | 50 | 50 | 1 % (об.д.) | 500 | 400 | 100 | - |
| ИСМ-CO2 | 1500 | 100 | 50 | 50 | 1 % (об.д.) | 500 | 400 | 100 | 2,2 |
| ИСМ-PID 1.0 | 1,0 | - (2) | 0,5 | - (2) | - (2) | 1,5 | 3,0 | - (2) | - (2) |
| ИСМ-PID 2.0 | 15 | - (2) | 10 | - (2) | - (2) | 20 | 50 | - (2) | - (2) |
| ИСМ-PID 3.0 | 120 | - (2) | 8 | - (2) | - (2) | 15 | 40 | - (2) | - (2) |
| Примечание: 1) Чувствительность ИСМ необратимо уменьшается до 20% от начальной при воздействии в течение 8 ч: [H2S]=10 мг/м3; [SO2]=20 мг/м3; [CL2]=1 мг/м3; 2) ИСМ-PID 1.0, ИСМ-PID 2.0, ИСМ-PID 3.0 не обладают чувствительностью к перечисленным газам, т.к. значение потенциала ионизации этих газов больше 10,6 эВ. | |||||||||
| Наименование установленного ИСМ | Время установления выходного сигнала T0,9, С |
| ИСМ-CnHm-tk | 15 |
| ИСМ-CnHm-oa | 30 |
| ИСМ-О2 | |
| ИСМ-ТО2 | |
| ИСМ-(ТО 1.0, СО2.0) | 45 |
| ИСМ - (С12 1.0, С12 2.0, С12 3.0) | |
| ИСМ- (NH3 1.0 - NH3 4.0) | |
| исм- (rns1.0, rns2.0) | |
| ИСМ-НС1 1.0 | 120 |
| ИСМ- (N02 1.0, N02 2.0) | 45 |
| ИСМ - (S02 1.0, S02 2.0) | |
| ИСМ-СОСЬ2 1.0 | 120 |
| ИСМ-НСК 1.0 | 60 |
| ИСМ-РН3 1.0 | |
| ИСМ-Н2 | 45 |
| ИСМ-PID 1.0 | 30 |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
7) Интервал времени с момента включения до выхода в режим измерений (время прогрева) по измерительным каналам с ИП, мин, не более:
- АРП1.0 30
- СО1.0, СО2.0 5
- ИП серий А200, А300, В300 и С300 5
8) Электрическое питание системы осуществляется переменным током частотой (50±1) Гц напряжением от 170 до 242 В.
9) Максимальная потребляемая электрическая мощность, Вт, не более 50 Примечание - при подключении 32 шт. ИП АРП1.0, включенных 16 реле и 24 включенных светодиодах на передней панели.
10) Габаритные размеры и масса элементов системы указаны в таблице 12.
Таблица 12
| Наименование элемента системы | Габаритные размеры элементов системы, мм | Масса, кг, не более | ||
| длина | ширина | высота | ||
| ИП исполнений А200 ... А221, А300 ... А330 | 150 | 130 | 90 | 0,5 |
| ИП исполнения В300 ...В330 | 200 | 150 | 80 | 0,5 |
| ИП исполнения С300...С330 | 200 | 180 | 80 | 0,5 |
| ИП АРП1.0 | 115 | 194 | 171 | 2 |
| ИП СО1.0, СО2.0 | 150 | 130 | 86 | 0,5 |
| БСУ-0, БСУ-Ех | 380 | 355 | 167 | 15 |
| МР8-0, МР8-Ех | 266 | 216 | 100 | 3 |
| Наименование элемента системы | Габаритные размеры элементов системы, мм | Масса, кг, не более | ||
| длина | ширина | высота | ||
| МР8-0-МК, МР8-Ех-МК | 285 | 216 | 100 | 4 |
| ВМР 4, ВМР 8 | 266 | 216 | 100 | 3 |
11) Средняя наработка на отказ в условиях эксплуатации (с учетом технического обслуживания), ч
40 000
1
2
1
5
5
12) Средний срок службы сенсоров, лет:
- ЭХ (кроме кислорода)
- ЭХ (кислород)
- ТК (горючие газы и пары)
- ОА (горючие газы и пары, диоксид углерода, гексафторид серы)
- PID
Рабочие условия эксплуатации
1) Диапазон атмосферного давления, кПа:
- ИП АРП1.0 от 84 до 106,7
- ИП СО1.0 или СО2.0 от 80 до 120
- ИП серий А200, А300, В300 и С300 от 80 до 120
- БСУ-0, БСУ-Ех, МР8-0, МР8-Ех, МР8-0-МК, МР8-Ех-МК, ВМР4, ВМР8 от 80 до 120
2) Диапазоны температуры окружающей и анализируемой сред:
- ИП АРП1.0 исполнение «П» исполнение «О»
от плюс 5 до плюс 50 от минус 40 до плюс 45 от минус 10 до плюс 45 см. таблицу 13 от минус 20 до плюс 45 от минус 40 до плюс 45
- ИП СО1.0 или СО2.0
- ИП серий А200, А300, В300 и С300
- БСУ-0, БСУ-Ех
- МР8-0, МР8-Ех, МР8-0-МК, МР8-Ех-МК, ВМР4, ВМР8
до 98 % от 30 до 95% см. таблицу 13 до 98 % до 98 %
Таблица 13 - Диапазоны температуры и относительной влажности окружающей и анализируемой сред для измерительных каналов с ИП серий А200, А300, В300 и С300
| Наименование ИП | Диапазон температур, °С | Диапазон относительной влажности, % при температуре 25 °С |
| А200, А201 | От минус 40 до плюс 45 | от 15 до 90 ( без конденсации) |
| А203-А209 | От минус 40 до плюс 45 | от 20 до 98 ( без конденсации) |
| А211-А216, А220 | От минус 40 до плюс 45 | от 20 до 90 ( без конденсации) |
| А210, А217, А218, А221 | От минус 30 до плюс 45 | от 15 до 90 ( без конденсации) |
| А219 | От минус 30 до плюс 45 | от 5 до 95 ( без конденсации) |
| А300, А301 | От минус 40 до плюс 45 | от 15 до 90 ( без конденсации) |
| А303-А309 | От минус 40 до плюс 45 | от 20 до 98 ( без конденсации) |
| А311-А316, А320 | От минус 40 до плюс 45 | от 20 до 90 ( без конденсации) |
| А310, А317, А318, А325 | От минус 30 до плюс 45 | от 15 до 90 ( без конденсации) |
| А319 | От минус 30 до плюс 45 | от 5 до 95 ( без конденсации) |
| А324 | От минус 40 до плюс 45 | от 5 до 98 ( без конденсации) |
| А326 | От минус 40 до плюс 45 | от 0 до 98 (без конденсации) |
| А327, А328, А329 | От минус 30 до плюс 45 | от 0 до 90 (без конденсации) |
| А330 | От минус 40 до плюс 45 | от 0 до 95 (без конденсации) |
| B300, B301 C300, C301 | От минус 40 до плюс 45 | от 15 до 90 ( без конденсации) |
| B303-B309 C303-C309 | От минус 40 до плюс 45 | от 20 до 98 ( без конденсации) |
| B311-B316, B320 C311-C316, C320 | От минус 40 до плюс 45 | от 20 до 90 ( без конденсации) |
| B310, B317, B318, B325 C310, C317, C318, C325 | От минус 30 до плюс 45 | от 15 до 90 ( без конденсации) |
| B319 C319 | От минус 30 до плюс 45 | от 5 до 95 ( без конденсации) |
| B324 C324 | От минус 40 до плюс 45 | от 5 до 98 ( без конденсации) |
| B326 C326 | От минус 40 до плюс 45 | от 0 до 98 (без конденсации) |
| B327, B328, B329 C327, C328, C329 | От минус 30 до плюс 45 | от 0 до 90 (без конденсации) |
| B330 C330 | От минус 40 до плюс 45 | от 0 до 95 (без конденсации) |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус БСУ в виде наклейки.
Таблица 14 - Комплектность системы
| Наименование изделия | Количество |
| Блок сигнализации и управления | 1 |
| Модуль расширения | по заказу, от 1 до 4 |
| Выносной модуль реле | по заказу от 1 до 4 |
| Преобразователь измерительный | по заказу, от 1 до 32 |
| Насадка градуировочная | 1 |
| Кабель USB | 1 |
| Комплект крепежа для монтажа модулей | по кол-ву модулей |
| Комплект крепежа для монтажа ИП | по кол-ву ИП |
| Наименование изделия | Количество |
| Руководство по эксплуатации ЕКРМ.411741.003РЭ | 1 |
| Паспорт ЕКРМ.411741.003ПС | 1 |
| Методика поверки МП-242-1704-2013 | 1 |
| Паспорта на ИП | по кол-ву ИП |
| Паспорт на МР | по кол-ву МР |
| Паспорт на ВМР | по кол-ву ВМР |
| Программное обеспечение «СКВА32», руководство оператора по программированию. | 1 (электронный носитель) |
осуществляется по документу МП-242-1704-2013 "Системы стационарные газоаналитические СКВА-03. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «25» декабря 2013 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС по ШДЕК.418813.900 ТУ исполнения ГГС-Р или ГГС-К в комплекте со стандартными образцами состава газовых смесей по ТУ 6-16-2956-92 в баллонах под давлением, исполнения ГГС-Т или ГГС-К с источниками микропотока по ИБЯЛ. 418319.013 ТУ;
- установка газодинамическая ГДУ-34 по гЯ.6434.00.00.000 ТУ, пределы допускаемой относительной погрешности ± 10 %;
- установка высшей точности "УВТ-Ф" (регистрационный номер № 60-А-89) для получения ГС РН3-воздух, предел допускаемой относительной погрешности ± 5 %;
- рабочий эталон 1-го разряда генератор поверочных газовых смесей модульный ИН-ФАН по ЛШЮГ.413411.017 ТУ;
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-162956-92;
- парофазные источники газовых смесей по ТУ 4215-001-20810646-99;
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением;
- поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.
Методика измерений приведена в документе «Системы стационарные газоаналитические СКВА-03. Руководство по эксплуатации» ЕКРМ.411741.003 РЭ.
Нормативные и технические документы, устанавливающие требования к Системам стационарным газоаналитическим СКВА-03
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
5 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности.
6 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Лист № 16 Всего листов 16
7 ТУ 4215-020-47275141-12 (ЕКРМ.411741.003ТУ) Системы стационарные газоаналитические СКВА-03. Технические условия.
при выполнении работ по обеспечению безопасных условий и охраны труда.
при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 131 |
| Поверителей | 11 |
| Актуальность данных | 22.11.2024 |
