Газоанализаторы АНТ-К1, 57468-14

Назначение

Газоанализаторы АНТ-К1 (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли кислорода в газовых смесях.

Описание

Принцип действия газоанализаторов заключается в измерении ЭДС твердоэлектролитного гальванического элемента из оксида циркония, стабилизированного оксидом иттрия. Твердый электролит имеет проводимость ионов кислорода в диапазоне температуру от 500 оС до 1000 оС. Выходное напряжение на элементе пропорционально логарифму отношений парциальных давлений кислорода в измеряемой и газовой среде с известным содержанием кислорода (например, воздухом).

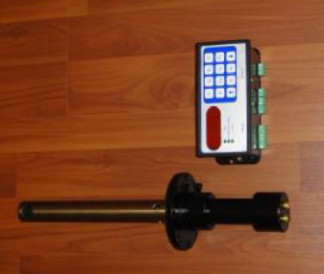

Газоанализаторы состоят из двух блоков: зонда, содержащего датчик, и измерительного блока (вторичного преобразователя). Зонд вводят внутрь дымохода или в шунтовую трубу и стационарно закрепляют на внешней поверхности стены. Газовые каналы зонда герметичны при перепаде давления в каналах и окружающей атмосфере не более 10 кПа. Вторичный преобразователь выполнен на базе микроконтроллера STM32F3 и выполняет функции поддержания рабочей температуры измерительной ячейки, диагностики входных цепей, формирования унифицированного токового сигнала, цифровой четырехзначной светодиодной индикации измеряемой объемной доли кислорода и значений ЭДС на входе преобразователя. Для управления работой прибора на передней панели размещена клавиатура. Измерительный блок имеет два аналоговых токовых выхода: (0 - 5) мА и (4 - 20) мА для нагрузочных сопротивлений не более

2 кОм и 500 Ом соответственно. Максимальное расстояние межу зондом и измерительным блоком - 250 м.

Газоанализаторы настраиваются по двум поверочным газовым смесям при установке и через каждые две недели.

Газоанализаторы АНТ-К1 имеют встроенное программное обеспечение, предназначенное для обработки сигналов с первичных преобразователей и пересчет их в единицы объемной доли кислорода; для хранения данных градуировки, для вывода данных на экран. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню: - "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений объемной доли кислорода, %

от 0 до 21 от 0 до 99,9 ± 0,06

± 3

10

1

10

155х85х74

30

270

60

от 500 до 2000

0,5 1,5 от 3 до 5 10000

Диапазон показаний объемной доли кислорода, %

Пределы абсолютной погрешности измерений в диапазоне объемной доли кислорода (0 - 2) %

Пределы относительной погрешности измерений в диапазоне объемной доли кислорода (2 - 21) %

Время выхода на режим, мин, не более Время установления показаний, мин, не более Потребляемая мощность, В А, не более Габаритные размеры, мм, не более:

-    измерительный блок

-    зонд для шунтовой трубы:

-    диаметр

-    длина погружной части

-    зонд для газоходов:

-    диаметр

-    длина погружной части Масса, кг, не более:

-    измерительный блок

-    зонд для шунтовой трубы

-    зонд для газоходов Средняя наработка на отказ, ч

Условия эксплуатации:

-    температура окружающей измерительный блок среды, оС    от 5 до 55

-    температура воздуха в месте крепления зонда, оС    от минус 30 до 100

-    относительная влажность воздуха в месте крепления зонда, %    до 90 (без конденсации)

-    температура рабочей среды, оС    от 0 до 650

-    давление рабочей среды, кПа

-    относительная влажность рабочей среды, %

100 ± 10 до 100 (без конденсации) 700

от 84 до 106,7 от 40 до 100

220+10%

220-15%

50 ± 2

о/'ч

-    температура датчика, С

-    атмосферное давление, кПа, (мм рт. ст.)

-    объемный расход анализируемого газа, дм3/ч

-    напряжение переменного тока, В

-    частота тока, Гц

Знак утверждения типа

наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации в виде штампа.

Комплектность

1.    Газоанализатор в составе:

-    Измерительный преобразователь.

-    Зонд.

2.    Кабель соединительный.

3.    Разъем для подключения сети;

4.    3 разъема для подключения токовых выходов.

5.    Герметизирующая прокладка из фторопласта.

6.    4 болта с гайкой для крепления зонда.

7.    Руководство по эксплуатации и методика поверки.

Поверка

осуществляется по документу МП 57468-14 "Инструкция. Газоанализаторы АНТ-К1. Методика поверки", утвержденному ФГУП "ВНИИМС" 28 марта 2014 г. и входящему в Руководство по эксплуатации.

Основные средства поверки:

ГСО-ПГС состава газовых смесей кислород - азот по Госреестру:

№ 3714-87, объемная доля кислорода (0,25 ± 0,015) %;

№ 3718-87, объемная доля кислорода (0,95 ± 0,02) %;

№ 3723-87, объемная доля кислорода (3,00 ± 0,015) %;

№ 3726-87, объемная доля кислорода (10,0 ± 0,1) %;

№ 3732-87, объемная доля кислорода (20,0 ± 0,2).

Сведения о методах измерений

приведены в руководстве по эксплуатации "Газоанализаторы АНТ-К1".

Нормативные и технические документы, устанавливающие требования к газоанализаторам АНТ-К1

1.    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2.    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

3.    ТУ 4215-001-78345774-2013 Газоанализатор АНТ-К1. Технические условия

Рекомендации к применению

-    вне сферы государственного регулирования.
