Преобразователи расхода жидкости ультразвуковые DFX-MM, DFX-LV, 57471-14

Назначение

Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (далее -ПР) предназначены для измерений объемного расхода и объема жидкости в напорных трубопроводах, а также для передачи единицы объема при поверке и градуировке преобразователей расхода жидкости по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости» в качестве эталонов 2-го разряда.

Описание

Принцип действия ПР основан на измерении времени прохождения ультразвуковых импульсов в движущейся жидкости по направлению движения и против него. Разность этих времен пропорциональна средней скорости движения жидкости. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых датчиков, по сечению трубопровода, определяется объемный расход.

ПР состоит из следующих основных частей:

-    первичный преобразователь;

-    электронный блок;

-    струевыпрямительная секция, устанавливаемая на входном прямолинейном участке (по заказу).

Первичный преобразователь состоит из цилиндрического измерительного участка с установленными ультразвуковыми датчиками, образующими акустические каналы, и присоединительных фланцев.

При движении жидкости через первичный преобразователь измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах По результатам измерений интервалов времени электронный блок вычисляет среднюю скорость потока измеряемой среды через поперечное сечение первичного преобразователя. По значению средней скорости электронный блок вычисляет объемный расход и объем измеряемой среды.

Измеренное значение объема рабочей среды может быть передано электронным блоком ПР в виде частотно-импульсного сигнала для дальнейшей обработки измерительно-вычислительному комплексу, счетчику импульсов или другому средству обработки информации утвержденного типа.

Для передачи измеренных и вычисленных величин на внешние средства обработки информации, а также для конфигурирования (внесение сведений о ПР, констант, результатов градуировки ПР и др.) электронного блока ПР может быть использован Ethernet IEEE

802.3 порт или (опционально) другие средства передачи цифровой информации.

ПР выпускаются следующих моделей: DFX04, DFX06, DFX08, DFX10, DFX12, DFX14, DFX16, DFX18, DFX20, DFX24, DFX26, DFX28, DFX30, DFX32, отличающихся диаметром условного прохода, монтажной длиной.

Все модели ПР выпускаются в двух модификациях, отличающихся количеством установленных ультразвуковых датчиков: DFX-ММ и DFX-LV. В ПР модификации DFX-ММ установлены 16 ультразвуковых датчика, образующих 32 акустических канала; в ПР модификации DFX-LV - 10 ультразвуковых датчика, образующих 15 акустических каналов.

Все модели ПР выпускаются в двух исполнениях: Standart - для измерений объемного расхода и объема жидкости, Premium - для измерений объемного расхода и объема жидкости, а также для передачи единицы объема при поверке и градуировке преобразователей расхода жидкости (только модификация DFX-ММ).

По заказу ПР могут комплектоваться струевыпрямительной секцией, позволяющей уменьшить длину прямого участка трубопровода перед ПР. Длина прямого участка трубопровода со струевыпрямительной секцией перед ПР должна составлять не менее 10 Ду. Длина прямого участка трубопровода без струевыпрямительной секции определяется Изготовителем при заказе ПР. Длина прямого участка после ПР должна составлять не менее

5 Ду.

Присоединение ПР к трубопроводу осуществляется с помощью фланцев по стандартам ГОСТ, ASME, DIN.

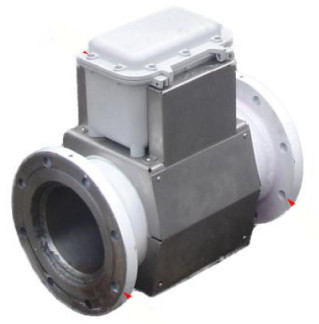

Общий вид ПР с указанием мест пломбирования приведен на рисунке 1.

Для исключения возможности несанкционированного вмешательства предусмотрены места для установки пломб в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

Программное обеспечение

ПР имеют встроенное ПО, которое производит обработку результатов измерений и передачу на внешние устройства.

Встроенное ПО записывается на заводе изготовителе. Идентификационные данные приведены в таблице 1.

Влияние ПО на метрологические характеристики ПР учтено при нормировании метрологических характеристик ПР. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - С в соответствии с МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 2.

Наносится на титульный лист руководства по эксплуатации типографским способом и на ПР в виде наклейки.

Комплектность

_ преобразователь расхода жидкости ультразвуковой DFX-ММ либо DFX-LV;

_ струевыпрямительная секция (по заказу);

_ комплект запасных частей и принадлежностей (по заказу);

_ руководство по эксплуатации ПР;

_ методика поверки (по заказу).

Поверка

осуществляется по документам:

_ МИ 3233_2009 «ГСИ. Преобразователи расхода жидкости ультразвуковые серий DFX-ММ, DFX-LV фирмы «Metering & Technology SAS», Франция. Методика поверки установками поверочными трубопоршневыми»;

_ МИ 3234_2009 «ГСИ. Преобразователи расхода ультразвуковые. Методика поверки установками поверочными на базе компакт-прувера с компаратором»;

_ МИ 3265_2010 «ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации»;

_ МИ 3287_2010 «ГСИ. Преобразователи объемного расхода. Методика поверки»;

_ МИ 3266_2010 «ГСИ. Преобразователи объемного расхода эталонные. Методика поверки»;

_ МИ 3312_2013 «ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки».

Основные средства поверки:

_ рабочие эталоны 1-го разряда (трубопоршневые поверочные установки, компакт пруверы) с пределами допускаемой относительной погрешности ± 0,05 % и рабочими диапазонами расхода, соответствующими рабочим диапазонам расхода поверяемых ПР;

_ рабочие эталоны 2-го разряда (трубопоршневые поверочные установки) с пределами допускаемой относительной погрешности ± 0,1 % и рабочими диапазонами расхода, соответствующими рабочим диапазонам расхода поверяемых ПР.

Сведения о методах измерений

Методы измерений приведены в Руководстве по эксплуатации ПР.

Нормативные документы, устанавливающие требования к преобразователям расхода жидкости ультразвуковым DFX-ММ, DFX-LV

1    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»;

2    Техническая документация фирмы «Metering & Technology S.A.S.», Франция.

3    ТУ 4213-002-38928621-2013 «Преобразователи расхода жидкости ультразвуковые DFX». Технические условия.

Лист № 8 Всего листов 8

Рекомендации к применению

Осуществление торговли и товарообменных операций, оказание услуг в сфере государственного регулирования в области обеспечения единства измерений.
