Номер в госреестре | 57472-14 |
Наименование СИ | Газоанализаторы |
Обозначение типа СИ | 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110 |
Изготовитель | "Teledyne Analytical Instruments", США |
Год регистрации | 2014 |
Срок свидетельства | 15.04.2024 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Газоанализаторы модели 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110 (далее -газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли или массовой концентрации водорода, кислорода, аргона, метана, гелия, диоксида углерода, азота, оксида и диоксида азота в технологических газовых средах.
Газоанализаторы модели 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110 представляют собой промышленные стационарные автоматические приборы непрерывного действия, предназначенные для измерения содержания одного из компонентов, приведенных в таблице 2, за исключением газоанализаторов модели 9110 рассчитанных на одновременное измерение объемной доли (массовой концентрации) оксида и диоксида азота.
Принцип действия газоанализаторов:
- модели 2000, 2010, 2020, 212R, 2750 - термокондуктометрический, основанный на изменении теплопроводности анализируемой смеси в зависимости от содержания в ней определяемого компонента;
- модели 2120 основан на ионизации смеси азот-аргон и последующей регистрации полученного излучения, интенсивность которого пропорциональна содержанию азота в аргоне;
- модели 2230 основан на зависимости сопротивления тонкой палладий-никелевой пленки от содержания водорода в газовой смеси;
- модели 9060 основан на электрохимическом методе с использованием твердого электролита на основе оксида циркония;
- модели 9110 - хемилюминесцентный, основанный на химической реакции оксида азота с озоном, сопровождаемой люминисцентным излучением, которое регистрируют с помощью фотоэлектронного умножителя (ФЭУ).
Газоанализаторы модели 2020, 2230 изготавливаются во взрывозащитном исполнении; исполнение газоанализаторов модели 2750 - портативное; газоанализаторы модели 212R изготавливаются в корпусе для настенного монтажа; газоанализаторы модели 2120 - в модульном исполнении для монтажа в 19-и дюймовую стойку или на горизонтальную поверхность; в газоанализаторах модели 9060 блок электроники и сенсор разделены, что позволяет устанавливать сенсор непосредственно в анализируемую среду.
Измерительная ячейка и блок электроники газоанализаторов модели 2000 установлены в едином корпусе; в газоанализаторах модели 2010 - в двух отдельных корпусах, в названии газоанализаторов модели 2000, 2010, 9060, 9110 в зависимости от исполнения наносят буквенный код модификации:
А - компактное модульное исполнение для панельного монтажа в половину 19-и дюймовой стойки,
В - настенный монтаж в корпусе NEMA 4;
L - исполнение блока электроники, имеющего ограниченный набор функций;
E - модульное исполнение для панельного монтажа в 19-и дюймовую стойку;
T - модульное исполнение для панельного монтажа со встроенным цветным сенсорным дисплеем и возможностью хранения данных измерений на внутреннем накопителе памяти.
На лицевой панели газоанализаторов расположены клавиши управления и дисплей, на котором отображаются результаты измерений.
Газоанализаторы имеют унифицированные аналоговые выходные сигналы по току (4-20) мА и (или) по напряжению (0-1) В, а также цифровой выход RS-232.
Газоанализаторы модели 2000, 2020, 212R, 2230 могут быть выполнены во взрывозащищенном исполнении с маркировками взрывозащиты 1ExpxIICT6 (для 2000, 212R) и 1ExdIIB+H2 T5/T6 (для 2020, 2230).

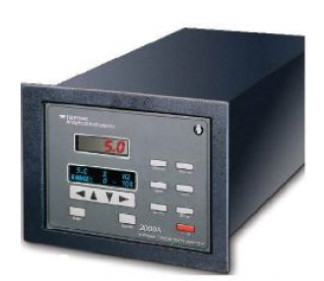

Рис. 2. Общий вид газоанализаторов модели 2000В.
обеспечения приведены в таблице 1.
Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
TAI OS | недоступно | не ниже 1.03 | недоступно |
Уровень защиты по МИ 3286-2010 - «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Идентификационные данные программн Таблица 1
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Анализируемый компонент | Диапазон измерений (минимальный / максимальный), объемная доля | Диапазон измерений1-’ (минимальный / максимальный), массовая концентрация, мг/м3 | Пределы допускаемых значений основной относительной погрешности, % | Пределы допускаемых значений основной приведенной погрешности, % |
2000, 2010, 2020, 212R, 2750 | ||||
Н2 в азоте | от 0 до 10 млн-1 / от 0 до 999 млн-1 | от 0 до 0,9 мг/м3 / от 0 до 83 мг/м3 | ± 15 | |
от 0 до 0,1 % / от 0 до 1,1 % | от 0 до 84 мг/м3 / от 0 до 840 мг/м3 | ± 10 | ||
от 0 до 1,2 % / от 0 до 3,4 % | ± 4 | |||
от 0 до 3,5 % / от 0 до 100 % | ± 2 | |||
от 50 до 100 % | ± 2 | |||
от 80 до 100 % | ± 2 | |||
от 90 до 100 % | ± 2 | |||
Н2 в метане | от 0 до 100 % | ± 3 | ||
от 50 до 100 % | ± 3 | |||
от 80 до 100 % | ± 3 | |||
Н2 в аргоне | от 0 до 0,2 % / от 0 до 2,4 % | от 0 до 166 мг/м3 / от 0 до 840 мг/м3 | ± 7 | |
от 0 до 2,5 % / от 0 до 5,0 % | ± 3 | |||
от 0 до 5,1 % / от 0 до 9,9 % | ± 10 | |||
от 0 до 10 % / от 0 до 100 % | ± 3 | |||
Н2 в воздухе | от 0 до 1000 млн-1 / от 0 до 2099 млн-1 | от 0 до 84 мг/м3 / от 0 до 174 мг/м3 | ± 10 | |
от 0 до 2100 млн-1 / от 0 до 3999 млн-1 | от 0 до 175 мг/м3 / от 0 до 332 мг/м3 | ± 7 | ||
от 0 до 0,4 % / от 0 до 1,1 % | от 0 до 333 мг/м3 / от 0 до 840 мг/м3 | ± 10 | ||
от 0 до 1,2 % / от 0 до 2,6 % | ± 4 | |||
Ar в азоте | от 0 до 20 млн-1 / от 0 до 4999 млн-1 | от 0 до 34 мг/м3 / от 0 до 8317 мг/м3 | ± 15 | |
от 0 до 0,5 % / от 0 до 7,9 % | от 0 до 8318 мг/м3 / от 0 до 16640 мг/м3 | ± 10 |
Анализируемый компонент | Диапазон измерений (минимальный / максимальный), объемная доля | Диапазон измерений1-’ (минимальный / максимальный), массовая концентрация, мг/м3 | Пределы допускаемых значений основной относительной погрешности, % | Пределы допускаемых значений основной приведенной погрешности, % |
Ar в азоте | от 0 до 8,0 % / от 0 до 14 % | ± 4 | ||
от 0 до 15 % / от 0 до 100 % | ± 2 | |||
CO2 в азоте | от 0 до 10 млн-1 / от 0 до 119 млн-1 | от 0 до 19 мг/м3 / от 0 до 218 мг/м3 | ± 12 | |
от 0 до 120 млн-1 / от 0 до 699 млн-1 | от 0 до 219 мг/м3 / от 0 до 1280 мг/м3 | ± 10 | ||
от 0 до 700 млн-1 / от 0 до 2499 млн-1 | от 0 до 1281 мг/м3 / от 0 до 4574 мг/м3 | ± 8 | ||
от 0 до 2500 млн-1 / от 0 до 9 999 млн-1 | от 0 до 4575 мг/м3 / от 0 до 18302 мг/м3 | ± 4 | ||
от 0 до 1,0 % / от 0 до 100 % | ± 2 | |||
CO2 в воздухе | от 0 до 10 млн-1 / от 0 до 2499 млн-1 | от 0 до 19 мг/м3 / от 0 до 4574 мг/м3 | ± 12 | |
от 0 до 0,25 % / от 0 до 0,79 % | от 0 до 4575мг/м3 / от 0 до 14642 мг/м3 | ± 10 | ||
от 0 до 0,8 % / от 0 до 3,9 % | от 0 до 14643 мг/м3 / от 0 до 18310 мг/м3 | ± 4 | ||
от 0 до 4,0 % / от 0 до 16 % | ± 2 | |||
He в азоте | от 0 до 1,0 % / от 0 до 1,4 % | ± 7 | ||
от 0 до 1,5 % / от 0 до 5,9 % | ± 3 | |||
от 0 до 6,0 % / от 0 до 100 % | ± 2 | |||
He в воздухе | от 0 до 4,0 % / от 0 до 12 % | ± 3 | ||
CH4 в азоте | от 0 до 100 млн-1 / от 0 до 249 млн-1 | от 0 до 67 мг/м3 / от 0 до 166 мг/м3 | ± 7 | |
от 0 до 250 млн-1 / от 0 до 2999 млн-1 | от 0 до 167 мг/м3 / от 0 до 1997 мг/м3 | ± 5 | ||
от 0 до 3000 млн-1 / от 0 до 6999 млн-1 | от 0 до 1998 мг/м3 / от 0 до 4659 мг/м3 | ± 4 | ||
от 0 до 0,7 % / от 0 до 100 % | от 0 до 4660 мг/м3 / от 0 до 6700 мг/м3 | ± 2 | ||
H2 в CO2 | от 0 до 10 % / от 0 до 100 % | ± 3 | ||
212R | ||||
N2 в аргоне | от 0 до 10 млн-1 / от 0 до 49 млн-1 | от 0 до12 мг/м3 / от 0 до 57 мг/м3 | ± 25 | |
от 0 до 50 млн-1 / от 0 до 1199 млн-1 | от 0 до 58 мг/м3 / от 0 до 1396 мг/м3 | ± 12 | ||
от 0 до 0,12 % / от 0 до 4,9 % | от 0 до 1397 мг/м3 / от 0 до 11650 мг/м3 | ± 6 | ||
от 0 до 5,0 % / от 0 до 49 % | ± 2 |
Анализируемый компонент | Диапазон измерений (минимальный / максимальный), объемная доля | Диапазон измерений1-* (минимальный / максимальный), массовая концентрация, мг/м3 | Пределы допускаемых значений основной относительной погрешности, % | Пределы допускаемых значений основной приведенной погрешности, % |
N2 в аргоне | от 0 до 50 % / от 0 до 100 % | ± 3 | ||
N2 в гелии | от 0 до 10 млн-1 / от 0 до 4999 млн-1 | от 0 до12 мг/м3 / от 0 до 5822 мг/м3 | ± 15 | |
от 0 до 0,5 % / от 0 до 9,9 % | от 0 до 5823 мг/м3 / от 0 до 11650 мг/м3 | ± 10 | ||
от 0 до 10 % / от 0 до 100 % | ± 3 | |||
2230 | ||||
H2 | от 0 до 100 % | ± (0,03*X + 0,2) % -абсолютной погрешности | ||
2120 | ||||
N2 в аргоне | от 0 до 2 млн-1 / от 0 до 9 млн-1 | от 0 до2,4 мг/м3 / от 0 до 11 мг/м3 | ± 30 | |
от 0 до 10 млн-1 / от 0 до 49 млн-1 | от 0 до12 мг/м3 / от 0 до 57 мг/м3 | ± 25 | ||
от 0 до 50 млн-1 / от 0 до 200 млн-1 | от 0 до58 мг/м3 / от 0 до 232 мг/м3 | ± 25 | ||
9060 | ||||
О2 | от 0 до 1,0 % | ± 8 | ||
св. 1,0 до 2,5 % | ± 8 | |||
св. 2,5 до 15 % | ± 3 | |||
св. 15 до 100 % | ± 2 | |||
9110 | ||||
NO | от 0 до 2,0 млн-1 | от 0 до 2,5 мг/м3 | ± 14 | |
св. 2,0 до 40 млн-1 | св. 2,5 до 49 мг/м3 | ± 14 | ||
св. 40 до 5000 млн-1 | св. 49 до 6240 мг/м3 | ± 10 | ||
NO2 | от 0 до 2,0 млн-1 | от 0 до 3,8 мг/м3 | ± 14 | |
св. 2,0 до 40 млн-1 | св. 3,8 до 76 мг/м3 | ± 14 | ||
св. 40 до 5000 млн-1 | св. 76 до 9567 мг/м3 | ± 10 |
1). для условий 20 С и 760 мм рт.ст.
Пределы дополнительной погрешности от изменения температуры ± 0,3 окружающей среды на каждые 10 С, доля основной погрешности
Время прогрева газоанализаторов, мин, не более 60 Время установления показаний T0,9, с, не более:
модели 9060 5
модели 2000, 2010, 2020, 2750 10
модели 2230 30
модели 212R, 2120, 9110 60
Потребляемая мощность, габаритные размеры и масса газоанализаторов приведены в таблице 3 Таблица 3
Модель газоанализатора | Потребляемая мощность, Вт, не более | Габаритные размеры, мм, не более | Масса, кг, не более |
2000A | 200 | 274 х 190 х 368 | 16 |
2000B | 200 | 300 х 420 х 249 | 10,5 |
2010A | 200 | 274 х 190 х 368 | 16 |
2010B | 200 | 300 х 420 х 249 | 10,5 |
2020 | 200 | 387 х 317 х 279 | 17,5 |
212R | 500 | 406 х 463 х 228 | 12 |
2120 | 300 | 133 х 422 х 372 | 11,3 |
2750 | 200 | 274 х 190 х 368 | 7 |
2230 | 20 | 85 х 170 х 35 | 2 |
9060 | 125 | 260 х 205 х 150 | 5 |
9060L | 125 | 200 х 200 х 110 | 3 |
9110Е | 250 | 178 x 432 x 597 | 18 |
9110T | 250 | 178 x 432 x 597 | 18 |
Условия эксплуатации:
0/-ч
- температура окружающей среды, C
модели 2000, 2010, 2020, 9060 модель 212R модель 2120 модель 2750 модель 9110 модель 2230
от 0 до 50 от 20 до 35 от 16 до 35 от 0 до 40 от 5 до 40 от минус 20 до 50 не более 90 (без конденсации влаги)
110 - 220 8-13
- относительная влажность воздуха, %
- напряжение питания, В
модели 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060,
9110
модель 2230
наносится на газоанализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений Газоанализатор - 1 экз.;
Комплект ЗИП - 1 компл.;
Руководство по эксплуатации - 1 экз.;
Методика поверки -1 экз.
осуществляется по документу МП 57472-14 "Инструкция. Газоанализаторы модели 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" "31" января 2014 г. и входящему в комплект поставки Основные средства поверки:
- ГСО-ПГС 9168-2008, 3910-87, 3911-87, 3921-87, 3930-87, 3933-87, 3939-87, 3940-87, 3942-87 (H2 - азот), 9805-2011, 6404-92, 10330-2013 (H2 - метан), 3955-87, 3958-87, 91832008, 9194-2008 (H2 - аргон), 3945-87, 3947-87, 3950-87, 4266-88 (H2 - воздух), 4005-87, 400787, 4008-87, 9210-2008, 9211-2008 (Ar - азот), 3744-87, 3745-87, 3760-87, 9737-2011, 97382011, 9741-2011, 9783-2011, 9784-2011, 9785-2011, 9786-2011 (CO2 - азот), 3791-87, 3792-87, 3793-87, 3794-87, 3795-87 (CO2 - воздух), 3978-87, 3979-87, 3981-87, 9206-08 (He - азот), 3987-87, 3988-87 (He - воздух), 3858-87, 3862-87, 3865-87, 3868-87, 3872-87, 3885-87, 389087, 3894-87, 9747-2011, 9748-2011, 9749-2011, 9750-2011 (CH4 - азот), 3991-87, 3992-87, 399387, 3994-87, 3995-87, 3996-87, 3997-87, 3998-87, 3999-87, 4000-87, 4001-87, 4002-87, 4007-87, 4008-87 (N2 - аргон), 9206-2008, 9212-2008, 9213-2008 (N2 - гелий), 3716-87, 3720-87, 372287, 3726-87, 3732-87 (O2 - азот), 9189-2008 (NO - азот), 9187-2008 (NO2 - азот), 8965-2008 (CO2 - водород) по ТУ 6-16-2956-01;
- генератор газовых смесей ГГС-03-03 ШДЕК.418313.001 ТУ.
приведены в руководстве по эксплуатации на газоанализаторы модели 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110.
Нормативные и технические документы, устанавливающие требования к газоанализаторам модели 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Техническая документация фирмы-изготовителя "Teledyne Analytical Instrumenst", США.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
