| Номер в госреестре | 57474-14 |
| Наименование СИ | Теплосчетчики-регистраторы |
| Обозначение типа СИ | "БАТЫР" |
| Изготовитель | Общество с ограниченной ответственностью "МАГИКА-ПРИБОР+" (ООО "МАГИКА-ПРИБОР+"), г. Москва; Общество с ограниченной ответственностью "ЭНЕРГИС-СЕРВИС" (ООО "ЭНЕРГИС-СЕРВИС"), Республика Татарстан, г. Лениногорск. ТО |
| Год регистрации | 2014 |
| Срок свидетельства | 15.04.2029 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики - регистраторы "БАТЫР" (далее - теплосчетчики) предназначены для измерений и регистрации количества теплоты, объемного и массового расхода воды, объема, массы, температуры, давления воды на узлах учета в системах водяного теплоснабжения на источнике и у потребителя теплоты, а также горячего и холодного водоснабжения.
Теплосчётчики являются составными изделиями и состоят из следующих блоков: электронного блока с электромагнитными преобразователями расхода (ЭПР), регистраторов расхода, расходомеров и/или тахометрических водосчетчиков, термопреобразователей сопротивления с НСХ 100П или Pt100, датчиков давления с унифицированным аналоговым выходным сигналом 4-20 мА. Типы применяемых в составе теплосчётчиков расходомеров, водосчётчиков, термопреобразователей сопротивления, датчиков давления приведены в табл.1, 2 и 3. ЭПР являются составной частью электромагнитного расходомерного канала (ЭРК) электронных блоков теплосчетчика, отдельно не поверяются, не имеют собственного паспорта, калибруются и поверяются только совместно с электронным блоком теплосчетчика или регистратора.
Принцип работы теплосчетчика состоит в измерении объемного и массового расхода, объема, массы, температуры и давления воды в трубопроводной системе (ТС) с последующим расчетом количества теплоты и других параметров. В зависимости от исполнения теплосчетчик может обслуживать от 1-го до 3-х трубопроводных систем. В состав каждой ТС может входить от 1-го до 3-х трубопроводов. Для каждой ТС архивируются нарастающим итогом измеренные и нормированные значения количества теплоты, объемов, масс, давлений, средних или средневзвешенных температур, а так же значения времени нормальной работы и времени различных неисправностей, выявленных средствами диагностики работы теплоосчетчика. В составе ЭРК имеются технические и программные средства для автоматического определения направления движения потока воды и ситуации "сухая труба", когда уровень воды находится ниже уровня электродов. Для каждой ТС регистрируются ситуации, когда значения объемного расхода в любом трубопроводе, измеренные ЭРК, будут больше максимального или меньше минимального допустимых значений. Для каждой пары подающий и обратный трубопровод диагностируются в ситуации, когда разность температур будет меньше минимально допустимого значения.
Информация из архива может быть просмотрена на индикаторе теплосчетчика за любой день и час или считана через цифровые интерфейсы теплосчетчика. Суточная информация хранится в архиве от 6 месяцев до 12 месяцев, а часовая информация - от 45 суток до 90 суток в зависимости от модификации прибора и количества трубопроводов, параметры которых контролируются теплосчетчиком. Срок хранения архивной информации при выключенном питании до 8 лет.
В зависимости от комплектности поставки и версии встроенного программного обеспечения, теплосчетчики выпускаются в следующих исполнениях:
- К - для измерения параметров теплоносителя и количества теплоты в одной системе теплоснабжения или водоснабжения, содержащей не более двух трубопроводов, например, для квартир и небольших домов;
- А и Д - для измерения параметров теплоносителя и количества теплоты в одной системе теплоснабжения или водоснабжения, содержащей до трех трубопроводов;
- Е - для одновременного измерения тепловой энергии в двух закрытых и/или открытых системах теплоснабжения, содержащих до 3-х трубопроводов в каждой системе;
- Р и Т - составные теплосчетчики для одновременного измерения тепловой энергии в двух или трех закрытых и/или открытых системах теплоснабжения, содержащих до 3-х трубопроводов в каждой системе.
Регистраторы расхода исп. РИ имеют импульсные выходы с передачей весовых импульсов, пропорциональных объемному расходу и последовательный интерфейс для передачи цифровых значений объемного расхода. Регистраторы расхода исп. РС имеют последовательный интерфейс для передачи цифровых значений объемного расхода, а также измерительные каналы для подключения термометров сопротивления и датчиков давления.
Вывод измеренной и накопленной информации из теплосчетчиков осуществляется по стандартным интерфейсам RS-232 или RS-485. Через внешний модем теплосчетчика обеспечивается передача текущей и архивной информации в переносной архиватор, компьютер, модемы сотовых телефонных каналов связи или Интернет.
В таблице 1 приведены основные технические характеристики водосчетчиков и расходомеров, подключаемых к импульсным каналам измерений объемного расхода.
Таблица 1
| Тип измерительного канала и Преобразователя объема (расхода) | Ду, мм | Диапазон расходов, м3/ч | Диапазон температур, °С | Рабочее давление, МПа | № Госреестра |
| Счетчики горячей воды ВСТ | от 15 до 250 | от 0,012 до 1200 | от 5 до 150 | 1.6 | 51794-12 |
| Счетчики горячей воды ВСГд | от 15 до 250 | от 0,012 до 1200 | от 5 до 150 | 1.6 | 51794-12 |
| Счетчики холодной воды ВСХд | от 15 до 250 | от 0,012 до 1200 | от 5 до 150 | 1.6 | 51794-12 |
| Расходомер-счетчик электромагнитный РСЦ | от 15 до 400 | от 0,1 до 2500 | от 2 до 160 | 2,5 | 45536-10 |
| Счетчики горячей и холодной воды СТВХ и СТВУ | от 15 до 250 | от 0,012 до 1200 | от 5 до 150 | 1.6 | 32540-11 |
| Счетчики горячей и холодной воды ВСКМ90 | от 15 до 50 | от 0,03 до 30 | от 5 до 120 | 1,0 | 32539-11 |
Типы комплектов термопреобразователей сопротивления, применяемых в теплосчетчиках, приведены в таблице 2.
Таблица 2
| Тип термопреобразователя | Номер в Госреест-ре | Тип термопреобразователя | Номер в Госреест-ре |
| КТПТР-01,03, 06, 07, 08 | 46156-10 | ТПТ-1, 17, 19, 21, 25Р | 46155-10 |
| КТС-Б | 43096-09 | ТС-Б-Р | 43287-09 |
| КСТВ | 47133-11 | Pt500 | 46019-10 |
Типы ДИД, применяемых в теплосчетчиках, приведены в таблице 3.
Таблица 3
| Тип преобразователя давления | Номер в Госреестре | Тип преобразователя давления | Номер в Госреестре |
| МИДА | 50730-12 | сд-в | 28313-11 |
| ДД-И-1,00-01М, 04М, 05, 06, 07, 08 | 19935-11 | ДД | 46540-11 |
| ПДИ | 45004-10 | DMP 3XX, DMP 4XX | 56795-14 |
| МТ100М | 46325-10 | Корунд-ДИ-001 | 47336-11 |

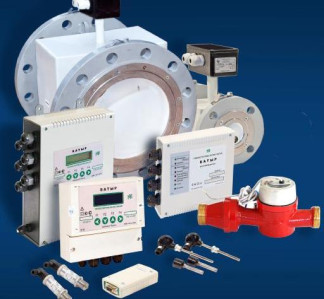

Общий вид различных исполнений теплосчетчика-регистратора "БАТЫР" и датчиков приведен на рисунке 1.
Место пломбирования теплосчетчиков со встроенными каналами ЭРК исполнений "А" "Д", "Е", "Т" приведено на рис.2.
I Hi;cp-niJK. ccitKa клеима повертслч исч kj I №Ч люj I tci i I tecai г КI тонированный д<иту [ i к г геменгам электрически схемы
Место пломбирования теплосчетчиков без встроенных каналов ЭРК исполнений "А" "Д", "Е" и "Т" приведено на рис.4.
Счикер-НЕислейка клейма поверитещ, исключающей н^еанкциониронаикый доступ к ■элементам электрической схемы.
Программа, находящаяся в памяти микропроцессора теплосчетчика, предназначена для управления его работой и измерения параметров воды и количества теплоты при коммерческом и технологическом учете.
Защита от несанкционированного вмешательства в работу теплосчетчиков всех исполнений осуществляется многоуровневым аппаратно-программным способом:
- в теплосчетчиках для настройки метрологических параметров используются только программные методы. Какие - либо подстроечные резисторы и конденсаторы отсутствуют;
- доступ к электронным компонентам измерительных каналов и вычислительного модуля защищен заводскими и поверительными клеймами;
- переключение теплосчетчика в режим изменения уставок или изменение схемы подключения первичных преобразователей физических величин возможно только после вскрытия пломб на корпусе теплосчетчика;
- программы работы микропроцессоров хранятся в их внутренней программной памяти и защищены от несанкционированного изменения штатной защитой микропроцессоров, гарантированной изготовителем микросхем;
- через клавиатуру и экран индикатора теплосчетчика возможен оперативный контроль всех настроечных и калибровочных коэффициентов теплосчетчика для сравнения с данными, предоставленными производителем или зафиксированными в акте приемки теплосчетчика в эксплуатацию, что позволяет в любое время выявлять несанкционированное изменение настроек прибора;
- факт изменения настроечных параметров фиксируются в специальном журнале, который хранится в архивной памяти теплосчетчика.
Таблица 4. Идентификационные параметры программного обеспечения (ПО)
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Микропрограмма теплосчетчиков "А" | ТСН.15 | 1115 | 1B92 | Сумма по 016 модулю 2 |
| Микропрограмма теплосчетчиков "Д" | ТСН.15 | 1115 | 1B92 | Сумма по 016 модулю 2 |
| Микропрограмма теплосчетчиков "Е" | ТСН.15 | 1215 | 3D71 | Сумма по 016 модулю 2 |
| Микропрограмма теплосчетчиков "К" | ТСН.15 | 1515 | 5A29 | Сумма по 016 модулю 2 |
| Микропрограмма теплосчетчиков "Т" | ТСН.15 | 1415 | FEE1 | Сумма по 016 модулю 2 |
| Микропрограмма теплосчетчиков "Р" | ТСН.15 | 1315 | EE17 | Сумма по 016 модулю 2 |
| Микропрограмма регистраторов расхода РИ | Р.09 | 0509 | D19E | Сумма по 016 модулю 2 |
| Микропрограмма регистраторов расхода РС | Р.09 | 0409 | 6FAC | Сумма по 016 модулю 2 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" со
Таблица 5
| Тип измерительного канала и Преобразователя объема (расхода) | Ду, мм | Диапазон расходов, м3/ч | Диапазон температур, °С | Рабочее давление, МПа | Скорость потока воды, м/с |
| ЭРК с ЭПР теплосчетчиков и регистраторов расхода | от 15 до 400 | от 0,01 до 4000 | от 2 до 160 | 2,5 | от 0,01 до 10 |
Основные метрологические характеристики теплосчетчиков и регистраторов расхода приведены в таблице 6.
_Таблица 6
| № п/п | Наименование характеристики | Значение параметра |
| 1 | Пределы допускаемой относительной погрешности измерений нарастающим итогом количества теплоты при использовании ЭРК, встроенных в теплосчетчик или регистратор расхода класс С по ГОСТ Р 51649-2000, %: при разности температур в пределах 20 °С<ДТ<160 °С при разности температур в пределах 3,0 °С<ДТ<20 °С при разности температур в пределах 1,0 °С<ДТ<3,0 °С | ±4,0 ±4,5 ±5,0 |
| 2 | Пределы допускаемой относительной погрешности измерений нарастающим итогом количества теплоты при использовании импульсных каналов теплосчетчика (без учета погрешности расходомеров и термопреобразователей сопротивления), %: при разности температур в пределах 20 °С<ДТ<160 °С не более при разности температур в пределах 3,0 °С<ДТ<20 °С не более при разности температур в пределах 1,0 °С<ДТ<3 °С не более | ±0,8 ±1,5 ±3,5 |
| 3 | Пределы допускаемой относительной погрешности измерений нарастающим итогом объема и массы воды при использовании ЭРК, встроенных в теплосчетчик или регистратор расхода, в зависимости от диапазона расходов Омакс/G, %: - от 1:1 до 25:1, не более - от 26:1 до 300:1, не более - от 301:1 до1000:1, не более | ±1,0 ±1,5 ±2,0 |
| 4 | Диапазон измерений температур, °С | от +2 до +160 |
| 5 | Диапазон измерений разности температур ДТ, °С | от 1,0 до 159 |
| 6 | Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчетчика при измерении температуры воды (без учета погрешности термометров сопротивления), °С | ±(0,2+0,002-Т) |
| 7 | Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчетчика при измерении разности температур (без учета погрешности термометров сопротивления), °С | ±(0,1+0,001-Т) |
| 8 | Диапазон измерений давления воды, МПа | от 0,4 до 1,6 |
| 9 | Пределы допускаемой приведенной погрешности измерительных каналов электронного блока теплосчетчика при преобразовании выходного тока датчиков давления в значение давления (без учета погрешностей датчиков давления), % | ±1,0 |
| № п/п | Наименование характеристики | Значение параметра |
| 10 | Допустимый диапазон удельной электрической проводимости, См/м | 10-3 .„10 |
| 11 | Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,1 |
| 12 | Напряжение питания от сети переменного тока, В, частотой 50 Гц | от 120 до 265 |
| 13 | Потребляемая мощность при питании от сети переменного тока не более, В-А | 25 |
| 14 | Относительная влажность окружающего воздуха, % | до 95 |
| 15 | Температура окружающего воздуха, °С | от плюс 5 до плюс 50 |
| 16 | Атмосферное давление, кПа | 84.. .106,7 |
| 17 | Степень защиты от воды и пыли ЭПР по ГОСТ 14254-96, не ниже | IP64 |
| 18 | Степень защиты от воды и пыли электронных блоков по ГОСТ 14254-96, не ниже | IP40 |
| 19 | Масса электронного блока, кг | 4 |
| 20 | Средняя наработка ЭБ на отказ, часов, не менее | 80000 |
| 21 | Средний срок службы, лет, не менее | 12 |
Gmax - максимальный объемный расход, выбираемый по заказу для любого значения скорости потока воды в пределах от 3 до 10 м/с.
Пределы допускаемой относительной погрешности и граничные значения рабочего диапазона измерения объемных расходов Gmax и Gmin указываются в паспорте теплосчетчика или регистратора расхода.
наносится на титульные листы эксплуатационной документации теплосчетчика типографским способом и на переднюю панель, наклеенную на корпус теплосчетчика.
| Наименование | Кол-во | Примечание |
| Теплосчетчик-регистратор "БАТЫР" в составе: | ||
| Электронный блок теплосчетчика | 1 | По карте заказа |
| Первичные электромагнитные преобразователи расхода | от 0 до 9 | По карте заказа |
| Расходомеры или водосчетчики согласно табл. 1 | от 0 до 6 | По карте заказа |
| Регистратор расхода БАТЫР-РХХХХ | от 0 до 5 | По карте заказа |
| Комплекты термопреобразователей сопротивления с эксплуатационной документацией согласно табл.2 | от 0 до 3 | По карте заказа |
| Одиночные термометры сопротивления с эксплуатационной документацией согласно табл.2 | от 0 до 6 | По карте заказа |
| Преобразователи давления с техдокументацией согласно табл.3 | от 0 до 9 | По карте заказа |
| Руководство по эксплуатации 4218-014-89503403 РЭ | 1 | |
| Паспорт 4218-014-89503403 ПС | 1 | |
| Методика поверки 4218-014-89503403 МП | 1 | По карте заказа |
проводится в соответствии с методикой 4218-014-89503403 МП “ГСИ. Теплосчетчики- регистраторы "БАТЫР". Методика поверки», утвержденной ФГУП "ВНИИМС" в апреле 2014 г.
Основное поверочное оборудование:
- поверочная расходомерная установка УПВ 50/80, погрешность ±0,1; ±0,3 %;
- магазины сопротивлений Р4831. Класс точности: 0,02/1,5-10-6;
- мультиметр АРРА 205 0-40 мА постоянного тока погрешность ±0,4 %. Примечание. Электромагнитные первичные преобразователи расхода поверяются
только в комплекте с электронным блоком теплосчетчика или регистратора расхода, при этом номера и тип электромагнитных первичных преобразователей указываются в паспорте теплосчетчика или регистратора расхода.
изложены в руководстве по эксплуатации 4218-014-89503403 РЭ.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам- регистраторам "БАТЫР":
1. ГОСТ Р 51649-2000 “Теплосчетчики для водяных систем теплоснабжения. Общие технические условия”.
2. ГОСТ Р ЕН 1434-1-2011 "Теплосчетчики. Часть 1. Общие требования"
3. 4218-014-89503403 ТУ. Теплосчетчики - регистраторы "БАТЫР". Технические условия.
- выполнение торговых и товарообменных операций.
