Установка поверочная трубопоршневая двунаправленная Smith Meter 550, 57475-14

Назначение

Установка поверочная трубопоршневая двунаправленная Smith Meter 550 (далее - ТПУ) предназначена для воспроизведения единицы объема жидкости при поверке и контроле метрологических характеристик преобразователей расхода жидкости турбинных типа MVTM (далее - ТПР), входящих в состав системы измерений количества и показателей качества нефти № 561, при их эксплуатации и после ремонта.

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.

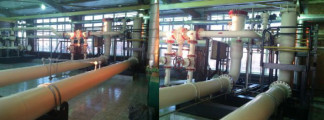

ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванными и разгонными участками, шарового поршня, детекторов положения поршня (далее - детекторы), четырехходового переключающего клапана, средств измерений давления и температуры, электрического привода. ТПУ изготовлена в стационарном исполнении.

При работе ТПУ и поверяемое или контролируемое средство измерений соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по калиброванному участку. При воздействии шарового поршня на толкатели детекторов происходит срабатывание их микровыключателей, которые генерируют электрические сигналы, определяющие начало и окончание измерения и поступающие в систему обработки информации (комплекс измерительно-вычислительный), входящей в состав системы измерений количества и показателей качества нефти № 561. Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим клапаном.

При поверке и контроле метрологических характеристик ТПР, входящих в состав системы измерений количества и показателей качества нефти № 561, определяется соответствие числа импульсов, поступивших с ТПР, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера системы обработки информации. При этом в системе обработки информации производится отсчет импульсов, поступающих от преобразователя объемного расхода. Через известные вместимость калиброванного участка

ТПУ и количество импульсов определяется коэффициент преобразования (коэффициент коррекции) ТПР.

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ, на фланцах калиброванных участков и на детекторах предусмотрены места для установки пломб, несущих на себе оттиски поверительных клейм.

Технические характеристики

Основные метрологические и технические характеристики ТПУ приведены в таблице 1.

Таблица 1

Знак утверждения типа

наносится на титульный лист эксплуатационной документации методом компьютерной графики.

Комплектность

-    установка поверочная трубопоршневая двунаправленная Smith Meter 550, заводской № 1292 (1 шт.);

-    паспорт (1 экз.);

-    руководство по эксплуатации (1 экз.);

-    комплект приспособлений для обслуживания шарового поршня (1 экз.);

-    комплект запасных частей и принадлежностей.

Поверка

осуществляется по документу МИ 2974-2006 "Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором".

- установка поверочная 1-го разряда с диапазоном расхода, обеспечивающим проведение поверки ТПУ, пределы допускаемой относительной погрешности ± 0,05 %.

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к установке поверочной трубопоршневой двунаправленной Smith Meter 550

1.    ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости".

2.    МИ 2974-2006 "Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором".

3.    Техническая документация компании "FMC Technologies" FMC Measurement Solutions.

Рекомендации к применению

передача единицы величины в соответствии с Государственной поверочной схемой по ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости".
