Спектрометры атомно-абсорбционные Квант-2м, 57480-14

Назначение

Спектрометры атомно-абсорбционные «Квант-2м» (далее по тексту - спектрометры) предназначены для измерений массовой концентрации металлов в растворах их солей в природных водах, в промышленных сточных водах, в растворах - минерализатах консистентных продуктов, технологических и прочих растворах по атомным спектрам поглощения и испускания с использованием пламенной атомизации.

Описание

Принцип действия спектрометров основан на методах элементного анализа, в основе которых лежит индивидуальный характер спектров излучения и поглощения различных атомов. Анализируемый раствор через всасывающий капилляр попадает в пневматический распылитель (пульверизатор), после которого в виде аэрозоля вводится в пламя горелки. В пламени происходит испарение жидкости с растворенными в ней солями и атомизация определяемого элемента. Таким образом, происходит образование атомного пара.

Мерой концентрации является оптическая плотность пара на одной из линий резонансного поглощения определяемого элемента; просвечивание пара осуществляется с помощью лампы с полым катодом (ЛИК).

Спектрометр состоит из следующих составных частей:

—    атомизатора, предназначенного для перевода анализируемого образца (раствора) в аналитически активную форму - атомный пар;

—    оптической системы, предназначенной для измерений оптической плотности атомного пара или интенсивности излучения пламени;

—    системы регистрации и обработки сигнала;

—    блока газовой автоматики.

Спектрометр может работать в следующих режимах:

—    атомно-эмиссионный (АЭ);

—    атомно-абсорбционный с непосредственным вводом пробы в пламя (АА);

—    атомно-абсорбционный с генератором ртутно-гидридным (АА ГРГ);

—    атомно-абсорбционный с блоком проточно-инжекционного концентрирования (АА

ПИК).

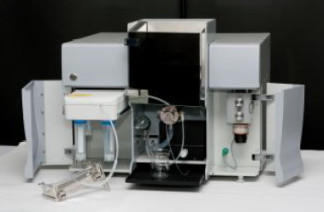

Конструктивно спектрометр выполнен в металлическом корпусе в виде моноблока с защитными кожухами, выполненными из пластмассы.

• 9

Программное обеспечение

Управление спектрометром, выбор и установка оптимальных условий измерения, обработка, отображение, хранение и вывод на печать результатов измерений осуществляется персональным компьютером посредством специализированного программного обеспечения (ПО) «КВАНТ-3». ПО производит тестирование различных элементов прибора, оперативное обнаружение неисправностей, а также поддерживает реализацию аналитических методик для конкретных видов анализов.

Идентификационные данные (признаки) программного обеспечения представлены в таблице 1.

Таблица 1

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.

Установка обновленных версий ПО допускается только представителями предприятия

- изготовителя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Технические характеристики

Таблица 2

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

*- при условии укомплектования соответствующими спектральными лампами, обеспечивает возможность анализа следующих элементов: алюминия, бария, бериллия, бора, ванадия, висмута, вольфрама, галлия, гафния, германия, гольмия, диспрозия, железа, золота, индия, иридия, иттрия, кадмия, калия, кальция, кобальта, кремния, лантана, лития, магния, марганца, меди, молибдена, мышьяка, натрия, никеля, ниобия, олова, осмия, палладия, платины, рения, родия, рубидия, рутения, ртути, самария, свинца, селена, серебра, скандия, стронция, сурьмы, таллия, тантала, теллура, титана, урана, фосфора, хрома, цезия, церия, цинка, циркония, эрбия (всего 60 элементов)._

Знак утверждения типа

наносится на табличку, расположенную на задней панели спектрометра, методом шелкографии или фотохимическим методом и на титульные листы Руководства по эксплуатации ГКНЖ.86.000.000 РЭ и Формуляра ГКНЖ.86.000.000 ФО печатным методом.

Комплектность

Таблица 3

Поверка

осуществляется по документу ГКНЖ.86.000.000 МП «Спектрометры атомно-абсорбционные «Квант-2м». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 15 ноября 2013 г.

Основные средства поверки:

1    Государственные стандартные образцы состава растворов ионов Cu (ГСО 6073-91), As (ГСО 7976-2001), Cd (ГСО 7773-2000).

Основные метрологические характеристики:

3    3    3

Массовая концентрация ионов Cu - 1 мг/см , Cd - 1 мг/см , As - 0,1 г/дм Погрешность определения концентрации элемента не более 1 % при доверительной вероятности р=0,95.

2    Межгосударственные стандартные образцы состава раствора ионов Al (МСО 0535:2003), Pb (МСО 0525:2003), Rb (МСО 1058:2004).

Основные метрологические характеристики:

3    3    3

Массовая концентрация ионов Al - 1 мг/см , Pb - 1 мг/см , Rb - 1 мг/см Погрешность определения концентрации элемента не более 1 % при доверительной вероятности р=0,95.

Сведения о методах измерений

«Спектрометры атомно-абсорбционные «Квант-2м». Руководство по эксплуатации ГКНЖ.86.000.000 РЭ», раздел 3.

Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным «Квант-2м»

1    Приказ Минприроды России от 07.12.2012 N 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».

2    «Спектрометры атомно-абсорбционные «Квант-2м». Технические условия ТУ 443430

- 086 - 29903757 - 2014».

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды.

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
