| Номер в госреестре | 57487-14 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | АУРС |
| Изготовитель | ООО "РосКурс", г.Клин |
| Год регистрации | 2014 |
| Срок свидетельства | 27.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные АУРС (далее - установки) предназначены для воспроизведения объёмного расхода и объёма газа, поверки и калибровки ультразвуковых, диафрагмен-ных, ротационных, турбинных, вихревых счётчиков газа, а также ротаметров.
Принцип действия установок основан на сравнении объема, измеренного поверяемыми счётчиками и ротаметрами, с объёмом, воспроизведенным рабочими эталонами. В качестве рабочих эталонов используются критические сопла.
Установки поверочные АУРС, в зависимости от воспроизводимого расхода, имеют модификации АУРС-65, АУРС-65-Р, АУРС-400, АУРС-1600.
В состав установок входят следующие основные части:
- вакуумный насос;
- набор эталонных критических сопел;
- монтажный стол;
- многоканальная система управления, сбора, обработки и представления измерительной информации;
- эталонный расходомер (только для АУРС-65-Р) АРГ-микро (ГР №31799-11).
С помощью вакуумных насосов в испытательной магистрали создается разрежение воздуха. В результате этого воздух из помещения начинает поступать через входной трубопровод установки в поверяемый счётчик или ротаметр, а затем проходит через рабочий эталон.
Сигналы с первичных преобразователей давления, температуры и влажности преобразуются в цифровые сигналы для расчета объёмов воздуха, прошедших через поверяемый счётчик газа и критические сопла.
При поверке ротаметров сигналы с эталонного ультразвукового расходомера, первичных преобразователей давления и температуры преобразуются в цифровые сигналы для расчета объёмных расходов воздуха, проходящих через поверяемый ротаметр и эталонный расходомер.
Вычисленные объёмы и объемные расходы приводятся к стандартным условиям, после чего определяется погрешность поверяемого счётчика или ротаметра.

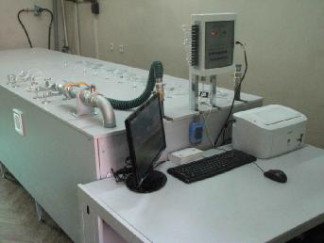

Внешний вид установок приведен на Рис. 1-4.
ПО обеспечивает выполнение следующих функций:
-управление установкой, передача данных от преобразователей температуры, давления, датчиков импульсов, счётчиков газа
- отображение на экране монитора текущих значений температуры, абсолютного давления, дифференциального давления, относительной влажности, времени, показаний каждого счётчика, измеренного расхода (при поверке ротаметров)
- вычисление в рабочих и стандартных условиях значений объёмного расхода счётчиков, объёма воздуха, прошедшего через эталон, и погрешности каждого из счётчиков, состояние условия критического истечения воздуха через сопла;
- формирование протоколов, соответствующих ГОСТ 8.324-2002, ГОСТ 8.122-99;
- выполнение архивации данных.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| АУРС.ПО | aurs.exe | Не ниже v1.002 | b463 acc1 | CRC-32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
Основные метрологические и технические характеристики приведены в таблице 2.
| Наименование | АУРС-65 | АУРС -65Р | АУРС -400 | АУРС -1600 |
| характеристики | ||||
| Диапазон воспроизведения объемного расхода воздуха, м3/ч | от 0,016 до 65 | от 0,016 до 65 | от 0,016 до 400 | от 0,4 до 1600 |
| Пределы допускаемой относительной погрешности измерений объема воздуха, % | ±0,3 | ±0,3 | ±0,3 (старт с хода) ±0,5 (фиксированный старт) | ±0,3 |
| Диапазон измерений абсолютного давления, кПа канала 1 канала 2 канала 3 | от 80 до 130 от 20 до 100 | от 80 до 130 от 20 до 100 | от 80 до 130 от 20 до 100 от 20 до 100 | от 80 до 130 от 20 до 100 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, % канала 1 канала 2 | ±0,2 ±0,5 | ±0,2 ±0,5 | ±0,2 ±0,5 | ±0,2 ±0,5 |
| канала 3 | - | - | ±0,5 | - |
| Диапазон измерений | ||||
| дифференциального | ||||
| давления, Па | от 0 до 1000 | |||
| Пределы допускаемой абсолютной погрешности измерений дифференциального давления, Па | ±(10+0,01 АР), где АР-измеренное значение дифференциального давления | |||
| Диапазон измерения температуры окружающей и рабочей среды, оС | от плюс 15 до плюс 25 | |||
| Пределы допускаемой абсолютной погрешности измерений температуры, С | ± 0,2 | |||
| Диапазон измерения относительной влажности воздуха, % | от 10 до 90 | |||
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ± 3 | |||
| Время прохождения импульсов, с | от 0 до 4290 | |||
| Диапазон определения числа импульсов, импульс | От 1 до 9999 | |||
| Номинальный диаметр | ||||
| счетчиков DN, мм | от 20 до 50 | от 20 до 50 | от 20 до 50; | 80; 100; 150 |
| 80; 100; 150 | ||||
| Типы поверяемых приборов | счетчики газа | счетчики газа | счетчики газа | счетчики газа |
| ротаметры | ||||
| Рабочая среда | воздух | воздух | воздух | воздух |
| Электропитание, | ||||
| переменный ток, В: | ||||
| установки | от 187 до 242 | |||
| вакуумного насоса (3 фазы) | от 323 до 418 | |||
| Потребляемая мощность, | ||||
| кВт | 4,5 | 4,5 | 15,5 | 45,5 |
| Максимальное число | ||||
| одновременно поверяемых | ||||
| счетчиков: | ||||
| мембранных | 7 | 7 | 6 | - |
| ультразвуковых | 2 | 1 | 1 | 1 |
| бытовых роторных | 5 | - | 2 | - |
| промышленных | - | - | 1 | 1 |
| Атмосферное давление, кПа | от 84 до 108 | |||
| Температура окружающее и | ||||
| рабочей среды, оС | от плюс 15 до плюс 25 | |||
| Изменение температуры | ||||
| рабочей среды за время | ||||
| одного режима измерений, | ||||
| °С, не более | 0,5 | |||
| Влажность окружающего | ||||
| воздуха, %, не более | 80 | |||
наносится методом печати на титульный лист паспорта и руководства по эксплуатации.
| Наименование | Обозначение | Количество |
| Установка поверочная АУРС в составе: | Н< ПГРТ 407369.0ХХ | |
| Первичный измерительный преобразователь абсолютного давления | АУРС-Р | в зависимости от модификации |
| Первичный измерительный преобразователь дифференциального давления | АУРС-dP | в зависимости от модификации |
| Первичный измерительный преобразователь температуры | АУРС-Т | в зависимости от модификации |
| Первичный измерительный преобразователь влажности | АУРС-RH | в зависимости от модификации |
| Набор сопел критических | ПГРТ 407369.0ХХ-30 | 1 |
| Многоканальная система сбора информации с блоком управления электроклапанами | МССИ + МБУК | 1 |
| Клапан электромагнитный | ВН s Н-4 | 13 |
| Клавиатура внешняя | RS-485 | 1 |
| Персональный компьютер IBM/PC с принтером | IBM/PC | 1 |
| Руководство по эксплуатации | ПГРТ 407369.0ХХРЭ | 1 |
| Паспорт | ПГРТ 407369.0ХХПС | 1 |
| Методика поверки | ПГРТ 407369.0ХХМП | 1 |
*0ХХ - код установки:
| Тип установки | АУРС-65 | АУРС -65Р | АУРС -400 | АУРС -1600 |
| Код установки | 027 | 032 | 031 | 020 |
осуществляется в соответствии с документом ПГРТ.407369 МП «Установки поверочные АУРС. Методика поверки», утвержденным ФГУП «ВНИИМС» 20.01.2014.
Основное поверочное оборудование:_
| Наименование, тип | Диапазон измерений, погрешность, класс точности | № Госреестра |
| Поршневой манометр абсолютного давления МПА15 | Диапазон измерений от 0,133 до 400 кПа; абсолютная погрешность ± 13,3-Па | 4222-74 |
| Микроманометр МКВК-250 | диапазон от 0 до 2,5 кПа, погрешность ± 0,02 % от верхнего предела измерений | 22995-02 |
| Термостат жидкостной Термотест-100 | диапазон регулирования температуры от минус 30 °С до плюс 100 °С | 39300-08 |
| Термометр сопротивления платиновый ПТС-10М | 2-го разряда; диапазон от 0 °С до 660 °С, погрешность ± 0,02 °С | 11804-99 |
| Генератор влажного газа эталонный "Родник-6" | диапазон - до 99,9 %, приведенная погрешность - ± 0,1 % | 40135-08 |
| Частотомер электронный счетный Ч3-86А | диапазон измерений длительности импульсов от 10 нс до 10 мс, относительная погрешность по частоте кварцевого генератора ±2-10-7% | 45245-10 |
приведены в ГОСТ 8.324-2002, ГОСТ 8.122-99.
Нормативные и технические документы, устанавливающие требования к установкам поверочным АУРС
1. ГОСТ Р 8.618-2006 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объёмного и массового расходов газа
2. Установки поверочные АУРС. Технические условия ТУ-4072-001-11736780-2013
Передача единицы величины в соответствии с государственной поверочной схемой по ГОСТ Р 8.618-2006.
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
