ЯМР-спектрометры Pulsar, 57488-14

57488-14
ЯМР-спектрометры Pulsar (далее - ЯМР-спектрометры) предназначены для измерений положения линии поглощения ЯМР-сигнала и построения ЯМР-спектра жидких образцов.
Карточка СИ
Номер в госреестре 57488-14
Наименование СИ ЯМР-спектрометры
Обозначение типа СИ Pulsar
Изготовитель "Oxford Instruments Industrial Analysis", Великобритания
Год регистрации 2014
Срок свидетельства 15.04.2024
МПИ (интервал между поверками) 1 год

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ ЯМР-спектрометры Pulsar Назначение средства измерений

ЯМР-спектрометры Pulsar (далее - ЯМР-спектрометры) предназначены для измерений положения линии поглощения ЯМР-сигнала и построения ЯМР-спектра жидких образцов.

Описание

Принцип действия ЯМР-спектрометров основан на резонансном поглощении электромагнитной энергии веществом, обусловленном переориентацией магнитных моментов атомных ядер. Исследуемый образец помещают в постоянное магнитное поле и воздействуют на него последовательностью радиочастотных импульсов электромагнитного поля, параметры которой обеспечивают появление ЯМР-сигнала свободной индукции (ССИ). По полученным данным строят зависимость ССИ от времени. Далее с помощью Фурье-преобразования (или иного аналогичного преобразования) полученной зависимости получают ЯМР-спектр исследуемого образца.

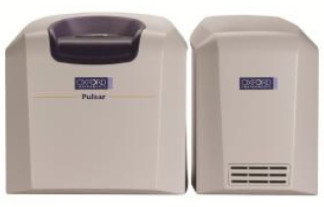

ЯМР-спектрометр представляют собой настольное средство измерений блочномодульной структуры.

В состав ЯМР-спектрометра входят: блок с постоянным магнитом и датчиком, имеющим цилиндрическую ячейку для исследуемого образца, блок электроники, персональный компьютер для управления спектрометром.

Управление ЯМР-спектрометрами осуществляется с помощью внешней ПЭВМ с использованием специализированного программного обеспечения (ПО).

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1.

Наименование

ПО

Идентификационное наименование ПО

Номер

версии

ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора ПО

Программа

управления

процессом

измерений

SpinFlow

1.0.0.1

6C77100AA50ЕB7165

F125665DA1AA1604F

ЕC3835Е83791DFD10

0CЕ9682Е2DD4B

по ГОСТ Р 34.11-94

Программа

обработки

результатов

измерений

Application Developer

0.6.10.0

BDC2B9Е0FF3417ЕЕ0 DF42A51519932798BF 2CF23050C602F15167 85343F18396

по ГОСТ Р 34.11-94

Технические характеристики

Метрологические и технические характеристики ЯМР-спектрометра приведены в Таблице 2.

Таблица 2.

Наименование характеристики

Значение

Рабочая частота , МГц

63,86

Разрешение на ядрах 1Н на образце СО-11, Гц, не более

0,8

Отношение сигнал/шум на ядрах 1Н на CO-22, не менее

28:1

Относительное среднее квадратическое отклонение общего интегрального сигнала на ядрах 1Н на СО-2 в условиях повторяемости по ГОСТ Р/ИСО 5725-1-2002, не более, %

3,0

Условия эксплуатации:

о/"ч

-    температура окружающей среды, С

-    скорость изменения температуры окружающей среды, оС/ч, не более

-    относительная влажность воздуха, %, не более

-    напряжение питания от сети переменного тока частотой (50±1) Гц, В

от 20 до 25 0,5

75

220±10

Знак утверждения типа наносится в виде наклейки на корпус ЯМР-спектрометра и титульный лист технической документации фирмы-изготовителя типографским способом.

Поверка

осуществляется по документу МП 57488-14 «ЯМР-спектрометры Pulsar фирмы Oxford Instruments Industrial Analysis, Великобритания. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» в феврале 2014 г.

Средства поверки: стандартный образец для ЯМР Product number 551333 состава (массовые доли): 12 % тетраметилсилан, 88 % хлороформ фирмы Sigma-Aldrich, США; стандартный образец для ЯМР Product number 717959 состава (массовые доли): 1 % этилбензол, 99 % дейтерированный хлороформ фирмы Sigma-Aldrich, США; реактивы: медь (II) сернокислая 5-водная ч.д.а. по ГОСТ 4165-78; вода для лабораторного анализа степень чистоты I по ГОСТ 52501-2005.

Сведения о методах измерений

Руководство «Pulsar. Руководство оператора», раздел 4.

Нормативные и технические документы, устанавливающие требования к ЯМР-спектрометрам Pulsar

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Применяются вне сферы государственного регулирования обеспечения единства измерений.

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 08.11.2024
