| Номер в госреестре | 57489-14 |
| Наименование СИ | Анализаторы влажности весовые |
| Обозначение типа СИ | MOC-120H, MOC63u |
| Изготовитель | "Shimadzu Corporation" (Analytical & Measuring Instruments Division), Япония; Фирма "Shimadzu Philippines Manufacturing Inc.", Филиппины |
| Год регистрации | 2014 |
| Срок свидетельства | 15.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влажности весовые MOC-120H, MOC63u (далее — анализаторы) предназначены для измерений массовой доли влаги, содержащейся в твердых и сыпучих веществах.
Конструктивно анализаторы выполнены в едином корпусе и содержат нагреватель, расположенный в крышке камеры нагрева; датчик температуры (термистор); платформу для принятия исследуемого образца, опирающуюся на систему автоматического уравновешивания массы образца электромагнитной силой; электронную схему обработки измерительной информации, дисплей с цифровой индикацией, клавиатуру оператора.

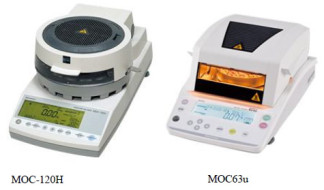

Общий вид анализаторов показан на рисунке 1.
Принцип действия анализаторов основан на термогравиметрическом анализе, при котором происходит измерение массы образца, его сушка в заданном оператором режиме, измерение массы остатка и вычисление относительного изменения массы. На дисплее отображается результат измерений массовой доли влаги (в процентах).
Анализаторы снабжены следующими устройствами и функциями:
- устройство установки по уровню;
- юстировка весоизмерительного устройства с помощью внешней гири;
- установка различных режимов сушки образца (автоматический, по времени, ускоренный, пошаговый);
- устройство для установки показаний анализатора на нуль по команде оператора в режиме отображения массы образца;
- установка различных температур сушки;
- самодиагностика;
- отображение различных характеристик образца (влажности, массы т.д.).
Анализаторы оснащены цифровым интерфейсом связи для передачи данных на
периферийные устройства (например, персональный компьютер, принтер).
В анализаторах MOC63u в качестве нагревателя используется инфракрасная лампа накаливания, в анализаторах MOC-120H — инфракрасная кварцевая лампа.
Знак поверки в виде наклейки наносится на лицевую панель анализатора.
Программное обеспечение (далее — ПО) анализаторов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Уровень защиты от преднамеренных и непреднамеренных воздействий «А» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1. Идентификационные данные ПО отображаются на дисплее при включении анализаторов
Таблица 1 — Идентификационные данные ПО
| Анализатор | Наименова ние програм много обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MOC63u | — | — | 1.0.0.04 | — | — |
| MOC-120H | — | — | 2.20 | — | — |
| Характеристика | MOC-120H | MOC63u |
| Диапазон измерений массовой доли влаги, % | от 0,01 до 100 | от 0,01 до 100 |
| Минимальная цена деления оцифрованной шкалы при измерениях массовой доли влаги, % | 0,01 | 0,01 |
| Наименьшая масса образца, г | 0,5 | 0,02 |
| Наибольшая масса образца, г | 120 | 60 |
| Дискретность индикации показаний массы, г | 0,001 | 0,001 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли влаги, %, при значении нагрузки m: | ±0,05 (0,5<m<10,0 г) ±0,02 (10,0<m<120,0 г) | ±0,15 (0,02 < m < 2,0 г) ±0,05 (2,0 < m < 5,0 г) ±0,02 (5,0 < m < 60,0 г) |
| Диапазон установки температуры сушки, оС | от + 30 до + 200 | от + 50 до + 200 |
| Дискретность установки температуры о/~' сушки, С | 1 | 1 |
| Диапазон установки длительности сушки, мин | от 1 до 240 | от 1 до 240 |
| Диапазон рабочих температур, оС | от + 5 до + 40 | от + 5 до + 40 |
| Напряжение питания от сети переменного тока, В | 220 +10% 220 -15% | 220 +10% 220 -15% |
| Частота сети переменного тока, Гц | 50±2 | 50±2 |
| Потребляемая мощность, не более, Вт | 640 | 430 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе анализатора и типографским способом на титульный лист руководства по эксплуатации.
Для MOC-120H:
Анализатор......................................................................................................................................1 шт.
Чашка для образца..........................................................................................................................2 шт.
Держатель чашки............................................................................................................................2 шт.
Ветрозащита....................................................................................................................................1 шт.
Ложка...............................................................................................................................................1 шт.
Лопатка............................................................................................................................................1 шт.
Алюминиевая чашка....................................................................................................................20 шт.
Плавкий предохранитель...............................................................................................................2 шт.
Руководство по эксплуатации......................................................................................................1 экз.
Методика поверки.........................................................................................................................1 экз.
Для MOC63u:
Анализатор......................................................................................................................................1 шт.
Чашка для образца..........................................................................................................................3 шт.
Держатель чашки............................................................................................................................1 шт.
Ручка чашки .................................................................................................................................... 1 шт.
Теплоизолирующая пластина.......................................................................................................1 шт.
Ветрозащита....................................................................................................................................1 шт.
Алюминиевая чашка....................................................................................................................50 шт.
Плавкий предохранитель...............................................................................................................2 шт.
Защитный кожух ...........................................................................................................................1 шт.
Шестигранный ключ......................................................................................................................1 шт.
Руководство по эксплуатации......................................................................................................1 экз.
Методика поверки.........................................................................................................................1 экз.
осуществляется в соответствии с документом МП 57489-14 «Анализаторы влажности весовые MOC-120H, MOC63u. Методика поверки», утвержденным ФГУП «ВНИИМС» в декабре 2013 г.
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «3. Метрологические и технические характеристики» документа «Анализатор влажности весовой MOC-120H. Руководство по эксплуатации».
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Когда требуется» документа «Анализатор влажности MOC63u. Руководство по эксплуатации».
Основные средства поверки: гири, соответствующие классу точности F1 по ГОСТ OIML R 111-1—2009; дистиллированная вода по ГОСТ 6709-72.
Документ «Анализаторы влажности весовые MOC-120H. Руководство по эксплуатации», раздел 7 «Процедура измерения».
Документ «Анализатор влажности MOC63u. Руководство по эксплуатации», раздел 2 «Измерения»
Нормативные и технические документы, устанавливающие требования к анализаторам влажности весовым MOC-120H, MOC63u
Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 180 |
| Поверителей | 25 |
| Актуальность данных | 18.09.2024 |
