| Номер в госреестре | 57490-14 |
| Наименование СИ | Комплекс газодинамический - рабочий эталон 2-го разряда |
| Обозначение типа СИ | ГДК-045 |
| Изготовитель | ЗАО "НПФ "Сервэк", г.С.-Петербург |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплекс газодинамический ГДК-045 - рабочий эталон 2-го разряда (далее - комплекс ГДК-045) предназначен для воспроизведения единицы массовой концентрации веществ, приведенных в таблице 2, в воздухе (или азоте) и ее передачи к рабочим средствам измерений в соответствии с ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Принцип работы газодинамических установок, входящих в комплекс ГДК-045, заключается в смешении потоков исходного газа и увлажненного газа-разбавителя, расход которых измеряется с помощью счетчика газа, для приготовления поверочных парогазовых смесей (ППГС) с заданным содержанием компонентов и влажности в воздухе (азоте).
В состав комплекса ГДК-045 входят установки, приведенные в таблице 1.
Таблица 1.
| № п/п | Наименование установки | Источник исходного газа |
| 1. | Газодинамическая установка ГДУ-33 | Источники микропотоков ИМ по ИБЯЛ.418319.013 ТУ, ШДЕК 418319.007 ТУ или термостатированная диффузионная ячейка |
| 2. | Установка дозирующая «Диффузия-2М» | Диффузионная ячейка термостатируемая |
| 3. | Установка динамическая «Микрогаз» | Источники микропотоков ИМ по ИБЯЛ.418319.013 ТУ |
| 4. | Установка газодинамическая УСК-У | Дозатор-электролизер |
| 5. | Установка газодинамическая У - Ф | ГСО - газовая смесь в баллоне под давлением по ТУ 6-16-29566-92 |
| 6. | Установка газодинамическая - У- Ар | ГС в баллоне под давлением, аттестованная по МИ |
В качестве воздуха-разбавителя используется очищенный воздух, соответствующий ТУ 6-21-5-82, или азот газообразный по ГОСТ 9293-74.
Каждая установка, входящая в состав комплекса, включает в себя три основных линии:
- Линия 1 предназначена для выведения дозатора на стационарный режим работы, определения производительности дозатора и получения требуемой исходной концентрации паров вещества в потоке воздуха расхода Q1, проходящего через дозатор;
- Линия II предназначена для получения потока осушенного воздуха с расходом Q2.
- Линия III предназначена для получения потоков увлажненного воздуха с расходом Q3. Относительная влажность ПГС определяется при помощи гигрометра «Волна-5П».
Для получения требуемой влажности ПГС производят расчет соотношения расходов потоков осушенного и увлажненного воздуха.
В установках предусмотрено термостатирование дозаторов и газовых линий с приготовленными ПГС.
Определение массовой концентрации компонента с приготовленной ПГС проводится с использованием аттестованных методик измерений (кроме установок «Диффузия-2М» и «У - Ф»).
Для установок «Диффузия-2М» ««У - Ф» значение массовой концентрации компонента в ПГС устанавливается расчетным методом.

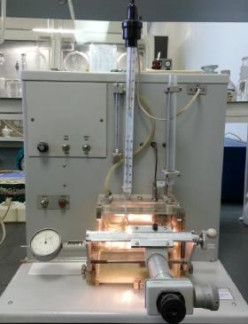

Внешний вид установок, входящих в состав комплекса, приведен на рисунке 1.
1. Диапазон воспроизведения массовой концентраций, перечень веществ и пределы допускаемой относительной погрешности комплекса, приведены в таблицах 2 и 3.
Таблица 2.
| № п/п | Наименование установки, заводской номер | Определяемые вещества | Диапазон воспроизведения массовой концентраций мг/м3 | Пределы допускаемой относительной погрешности, % |
| 1. | Газодинамическая ус- | Формальдегид | 0,1-50 | ± 10 |
| тановка ГДУ-33, | фенол | 0,1-300 | ||
| РЮАЖ.44372. 033 | фурфурол | 5-200 | ||
| (зав. №№:19, 20) | уксусная кислота | 2-300 | ||
| гептил (НДМГ) | 0,01-10 | |||
| диметиламин | 10-350 | |||
| диэтиламин | 10-350 | |||
| пронит (пропиленгликоль- | 0,3 - 0,8 | |||
| динитрат - ПГДН) | ||||
| карбофос, | 0,25 - 2,5 | |||
| дихлофос, | 0,25 - 2,5 | |||
| хлорофос | 0,25 - 2,5 |
| № п/п | Наименование установки, заводской номер | Определяемые вещества | Диапазон воспроизведения массовой концентраций мг/м3 | Пределы допускаемой относительной погрешности, % |
| 2. | Установка дозирующая «Диффузия-2М» (зав.№№: 003, 005, 007) | толуол бензол ксилол ацетон стирол этанол сольвент метанол дихлорэтан трихлорэтилен гексан изо-пентан бензин керосин уайт-спирит децилин хлороформ хлорбензол четыреххлористый углерод | 25-500 5-500 25-500 25-500 25-500 25 -500 5-500 1-500 100 -1000 5-100 10-300 5-100 20-1000 20-1000 20-1000 2-50 5-100 50-200 10-200 | ± 10 |
| 3. | Установка динамическая «Микрогаз» зав.№290 | метилмеркаптан этилмеркаптан толуол | 0,25-50 0,25-50 5-50 | ± 8 |
| 4. | Установка газодинамическая УСК-У, зав.№11-81 | стибин | 0,1 - 10 | ± 10 |
| 5. | Установка газодинамическая У - Ф, зав. № 1 | фосфин | 0,1- 1000 | ± 7 |
| 6. | Установка газодинамическая У - Ар зав. № 1 | арсин | 0,1 - 3 | ± 7 |
| -и - №п | Наименование установки | Диапазон температуры в термостате, 0С | Пределы допускаемой абсолютной погрешности поддержания температуры*, 0С | Диапазон относительной влажности ПГС, % | Пределы допускаемой относительной погрешности поддержания относительной влажности*, %, | Диапазон объемного расхо- 3да, дм1/мин | Пределы допускаемой относительной погрешности поддержания расхода*, %, |
| 1 | Газодинамическая установка ГДУ-33, РЮАЖ.44372. 033 (зав. №№:19, 20) | 15 - 35 | ± 0,7 | 20 - 95 | ± 10 | 1 - 15 | ± 2,0 |
| 2 | Установка дозирующая «Диффу-зия-2М» (зав.№№: 003, 005, 007) | 15 - 35 | ± 0,3 | 30 - 80 | ± 5 | 1 - 2 | ± 2,0 |
| 3 | Установка динамическая «Микрогаз» зав.№ 290 | 30 - 150 | ± 0,3 | 30 - 80 | ± 10 | 1 - 2 | ± 2,0 |
| 4 | Установка газодинамическая УСК-У, зав.№ 11-81 | 18 - 22 | ± 0,5 | 40 - 95 | ± 10 | 1 - 5 | ± 2,0 |
| 5 | Установка газодинамическая У - Ф, зав.№ 1 | 15 - 35 | ± 0,2 | 20 - 95 | ± 10 | 1 - 15 | ± 2,0 |
| 6 | Установка газодинамическая У - Ар зав.№ 1 | 15 - 35 | ± 0,5 | 20 - 95 | ± 10 | 1 - 15 | ± 2,0 |
Примечание: *в течение 6 ч непрерывной работы.
9. Условия эксплуатации:
- температура окружающего воздуха: от 15 до 25 оС;
- относительная влажность: от 30 до 80 %;
- атмосферное давление: от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.).
Знак утверждения типа наносится на корпус установок, входящих в состав комплекса, и на титульный лист Руководства по эксплуатации.
В комплект поставки входят:
1. Комплекс газодинамический ГДК-045 - рабочий эталон 2-го разряда 1 шт.
2. Руководство по эксплуатации РЮАЖ.441372.045 1 экз.
3. Методика поверки МП-242-1465-2013 1экз.
осуществляется по документу МП-242-1465-2013 «Комплекс газодинамический ГДК-045 - рабочий эталон 2-го разряда. Методика поверки», утверждены^ ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 октября 2013 г.
Основные средства поверки:
- эталонные установки, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
- расходомер-счетчик газа РГС модификации РГС-1 по ШДЕК 421322.001 ТУ
3
(№ 20831-06 в Госреестре СИ РФ), диапазон измерений расхода (0,2 - 2,0) дм /мин, пределы допускаемой относительной погрешности ± 1 %;
- секундомер СДПпр-1-2 по ТУ 25-07.1834.003-90, класс точности 3.
методика измерений приведена в документе «Комплекс газодинамический ГДК-045 - рабочий эталон 2-го разряда. Руководство по эксплуатации» РЮАЖ.441372.045 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексу газодинамическому ГДК-045 - рабочему эталону 2-го разряда
1 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
2 «Комплекс газодинамический ГДК-045 - рабочий эталон 2-го разряда. Руководство по эксплуатации» РЮАЖ.441372.045 РЭ.
