Комплекс измерительный Камелия, 57492-14

Назначение

Комплекс измерительный «Камелия» (далее по тексту - комплекс) предназначен для калибровки оптико-электронной аппаратуры дистанционного зондирования Земли.

Описание

Принцип действия комплекса основан на сравнении излучения осветителей комплекса с известным излучением эталонного источника света при помощи компаратора и прямом измерении излучения осветителей комплекса с помощью эталонных приемников излучения с известной спектральной характеристикой.

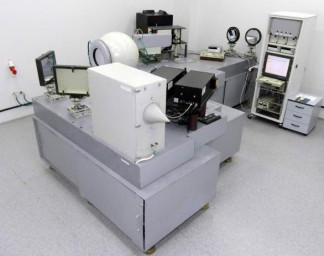

Комплекс представляет совокупность осветителей, приемников излучения, зеркал, источников питания и регистрирующих приборов, установленных на общей плите, которые, в зависимости от режима использования, объединяются в различные функциональные узлы комплекса.

Основными узлами комплекса являются:

-    монохроматический осветитель, предназначенный для определения относительной спектральной чувствительности каналов калибруемых многозональных сканирующих устройств (далее - МСУ);

-    диффузный осветитель, предназначенный для определения абсолютной интегральной чувствительности каналов МСУ;

-    эталонный источник света, включающий в себя эталонную светоизмерительную лампу типа ТРУ1100-2350 (рабочий эталон 1-го разряда по ГОСТ 8.195-89), для передачи размера единицы спектральной плотности энергетической яркости (СПЭЯ) диффузному осветителю;

-    эталонные приемники излучения типа фотодиод SZU 1337-BR 34401А в диапазоне длин волн от 0,4 до 1,0 мкм и приемник излучения охлаждаемый на основе PbS в диапазоне длин волн от 1,1 мкм до 2,5 мкм (рабочие эталоны 1-го разряда по ГОСТ 8.195-89) для определения спектрального состава излучения монохроматического осветителя;

-    компаратор, осуществляющий сравнение излучения осветителей с излучением эталонной светоизмерительной лампы;

-    белый осветитель для определения нелинейности электронных трактов калибруемых

МСУ;

-    приборная стойка, включающая в себя системы питания, управления, контроля и измерения.

Монохроматический осветитель, состоящий из светоизмерительной лампы накаливания, двойного монохроматора субтрактивной конфигурации на базе монохроматора MS257 и сферического зеркала с фокусным расстоянием 1402,5 мм, в фокальной плоскости которого находится выходная щель монохроматора, создает параллельный пучок монохроматического излучения диаметром 230 мм. При определении метрологических характеристик монохроматического осветителя перед выходной щелью монохроматора устанавливается эталонный приемник излучения. По значению выходного сигнала, известным значениям относительной спектральной чувствительности приемника излучения и спектрального коэффициента отражения зеркал рассчитывают относительное спектральное распределение излучения монохроматического осветителя. При калибровке МСУ отраженный сферическим зеркалом параллельный пучок направляется на него плоским поворотным зеркалом.

Диффузный осветитель включает в себя фотометрический шар, освещаемый с помощью двенадцати кварцевых галогенных ламп типа HLX 64623 100Вт-12В, и плоское поворотное зеркало. Лампы осветителя, благодаря диффузному отражению их излучения от внутренней поверхности фотометрического шара, создают равномерный поток излучения непрерывно-

го спектра со световым диаметром 230 мм, который при помощи плоского зеркала направляется при определении метрологических характеристик осветителя на компаратор, при калибровке МСУ - на МСУ.

Компаратор включает в себя перестраиваемую оптическую систему из сферического и плоских поворотных зеркал, двойной монохроматор DM55S субтрактивной конфигурации, на выходе которого устанавливается приемник излучения, мультиметр AGILENT 34401A. По отношению выходных сигналов компаратора, создаваемых излучением лампы и излучением диффузного осветителя, и известной СПЭЯ лампы рассчитывают СПЭЯ диффузного осветителя.

Питание осветителей и опорного источника света осуществляется от блоков питания ZUP20-40. Регистрация выходного сигнала фотодиода и контроль электрических параметров осветителей производится мультиметром AGILENT 34401A.

Система управления, регистрации, электропитания и контроля электрических параметров осветителей включает в себя блоки питания, регистрирующие приборы, коммутирующее устройство и персональный компьютер, размещенные в приборной стойке.

Управление включением и коммутацией сигнала от блоков питания к осветителям комплекса производится с пульта приборной стойки дистанционно. При нажатии кнопки на пульте осуществляется включение источника питания и подключение его к соответствующему осветителю.

Программное обеспечение

Управление процессом измерения на комплексе осуществляется с помощью программного обеспечения, предназначенного для работы в операционной системе Windows XP®. Настройка монохроматоров, оптимизация параметров монохроматоров, управление их работой, формирование и сохранение в файл таблиц и графиков с результатами измерений, включая визуальный анализ экспериментальных данных, выполняется посредством шести меню, отображаемых на дисплее компьютера. Для сохранения, архивирования и вывода на дисплей полученных с помощью комплекса результатов измерений используются интерфейсное компьютерное приложение и программные средства ведения баз данных.

Таблица 1

В ПО реализованы функции обнаружения неправильно введенных через интерфейс пользователя данных.

Уровень защиты программного обеспечения комплекса от непреднамеренных и преднамеренных изменений соответствует уровню «А».

Технические характеристики

Таблица 2

Таблица 3 - Относительное спектральное распределение излучения монохроматического осветителя с дифракционной решеткой 1 в диапазоне длин волн от 0,4 до 1,48 мкм._

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на плиту ИЮ6.126.290 методом наклеивания.

Комплектность

Таблица 6

Поверка

осуществляется по документу МП 02/М-4 2013 «Комплекс измерительный «Камелия». Методика поверки », утвержденному ГСИ СИ ФГУП «ВНИИОФИ» 31 октября 2013 г.

Основные средства поверки:

1    Рабочий эталон I-го разряда (образцовое средство измерений I-го разряда по ГОСТ 8.195-89) единицы спектральной плотности энергетической яркости в диапазоне длин волн от 0,4 до 2,5 мкм.

Основные метрологические характеристики:

Пределы допускаемой относительной погрешности в диапазоне длин волн от 0,4 до 2,5 мкм - от 2,8 % до 3,1 %.

2    Рабочий эталон I-го разряда (образцовое средство измерений I-го разряда по ГОСТ 8.195-89) единицы относительной спектральной чувствительности в диапазоне длин волн от 0,4 до 1,0 мкм.

Основные метрологические характеристики:

Пределы допускаемой относительной погрешности:

±3,0% в диапазоне длин волн от 0,35 до 0,45 мкм,

±1,0%в диапазоне длин волн от 0,46 до 1,00 мкм,

±4,0% в диапазоне длин волн от 1,01 до 1,08 мкм.

3    Рабочий эталон I-го разряда (образцовое средство измерений I-го разряда по ГОСТ 8.195-89) единицы относительной спектральной чувствительности в диапазоне длин волн от 1,0 до 2,5 мкм.

Основные метрологические характеристики:

Пределы допускаемой относительной погрешности - ±3,0 %.

Сведения о методах измерений

«Комплекс измерительный «Камелия» Руководство по эксплуатации ГМИЮ.676755.101.РЭ» раздел 2.

Нормативные и технические документы, устанавливающие требования к комплексу измерительному «Камелия»

1    ГОСТ 8.195-89. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн 0,25^25,00 мкм; силы излучения и энергетической освещенности в диапазоне длин волн 0,2^25,0 мкм».

2    Техническая документация «ОАО «Российские космические системы».

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
