Копры маятниковые IMPACT, 57494-14

Назначение

Копры маятниковые IMPACT предназначены для измерения энергии разрушения образцов при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение и определения ударной вязкости материалов.

Описание

Принцип действия копров маятниковых IMPACT основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой маятника и углом отклонения.

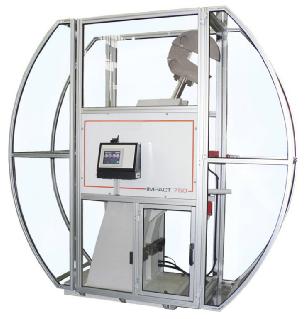

Конструктивно копры маятниковые IMPACT состоят из рамы со стойкой, маятника с молотом, механизма поднятия, отпускания и торможения маятника, датчика угла отклонения маятника, модуля управления и обработки данных.

В верхней части стойки закреплёна ось, на которой подвешен маятник с молотом, в котором находится ударный нож и установлен датчик угла отклонения маятника. Датчик угла отклонения определяет угол подъёма маятника до удара и угол взлёта маятника после разрушения образца. Для удержания маятника во взведенном положении имеется фиксирующая защелка.

Испытываемый образец, в зависимости от вида испытаний, крепится на опорах, в зажимных губках или в поперечном ярме, расположенных на раме.

Модуль управления и обработки данных предназначен для управления работой копров маятниковых IMPACT, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений на дисплее и вывода данных на внешние устройства. Конструкция корпуса копров маятниковых IMPACT обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Копры маятниковые IMPACT выпускаются в четырех модификациях, отличающихся друг от друга номинальным значением потенциальной энергии, габаритными размерами и массой.

Таблица 1

Программное обеспечение

Идентификационные данные программного обеспечения (ПО), устанавливаемого в энергонезависимую память модуля управления, приведены в таблице 2.

Таблица 2

“1.” - метрологически значимая часть ПО;

“Х” - метрологически не значимая часть ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

- “А” по МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на табличку, прикрепленную к боковой поверхности методом офсетной печати.

1.    Копер маятниковый IMPACT.....................................................1 шт

2.    CD с Руководством по эксплуатации и методикой поверки................1 шт

3.    CD с ПО................................................................................1 шт

Поверка

осуществляется в соответствии с документом МП РТ 2001-2013 «Копры маятниковые IMPACT. Методика поверки», утверждённым ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» 30.08.2013 г.

Основные средства поверки:

-    Квадрант оптический, основная прогрешность ±30";

-    Динамометр сжатия, разряд 2 по ГОСТ Р 8.663-09, основная погрешность ±0,12%;

-    Секундомер механический, класс 2.

Сведения о методах измерений

Методы выполнения измерений копрами маятниковыми IMPACT содержатся в документе «Копры маятниковые IMPACT. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к копрам маятниковым IMPACT

1.    ГОСТ 10708-82 «Копры маятниковые. Технические условия»

2.    ГОСТ 9454-78 «Металлы. Методы испытания на ударный изгиб при пониженной, комнатной и повышенной температурах.»

3.    Техническая документация фирмы «CESARE GALDABINI S.p.A.», Италия

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
