| Номер в госреестре | 57498-14 |
| Наименование СИ | Измерители давления и температуры |
| Обозначение типа СИ | ИДТ |
| Изготовитель | ООО "БВН машины", г.Новочеркасск |
| Год регистрации | 2014 |
| Срок свидетельства | 30.05.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Измерители давления и температуры ИДТ (далее - измерители или ИДТ) предназначены для измерения давления и температуры и преобразования измеряемых параметров в унифицированный сигнал.
ИДТ состоит из датчика давления (далее ДИ) разнесенной конструкции, в первичный преобразователь которого встроен чувствительный элемент температуры ЭЧП-М Pt100, преобразователя температуры (далее ПТ) и устройства обнуления УО-402. ДИ и его электронный блок (вторичный преобразователь) разнесены и соединяются друг с другом кабельной перемычкой длинной до 100 мм. К электронному блоку ДИ, кабельной перемычкой длинной до 10 м (либо непосредственно) подключается ПТ. Разделенность конструкции ДИ позволяет помещать его первичный преобразователь и электронный блок в отличные друг от друга окружающие среды.
Принцип действия измерителя по каналу измерения давления основан на последовательном преобразовании изменения сопротивления тензочувствительного элемента, наклеенного на упругую мембрану первичного преобразователя ДИ, при деформации последней под воздействием измеряемого давления, в аналоговый токовый сигнал, пропорциональный измеряемой величине.
Принцип действия измерителя по каналу измерения температуры основан на последовательном преобразовании изменения сопротивления чувствительного элемента ЭЧП-М Pt100, размещенного в первичном преобразователе ДИ, в аналоговый токовый сигнал, пропорциональный измеряемой величине.
Составные части ИДТ - ДИ и ПТ, имеют маркировку по взрывозащите 0ExiaIICT4X, соответствуют требованиям ТРТС 012/2011, ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ Р 51330.10-99 (МЭК 60079-11-99), ГОСТ 30852.102002 (МЭК 60079-11:1999) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно ГЛ.7.3ПУЭ.
Знак «Х» в маркировке взрывозащиты указывает на особые условия эксплуатации, связанные с тем, что составные части ИДТ эксплуатируются только в комплекте с искробезопасными блоками питания, обеспечивающими их питание и взрывозащиту вида «искробезопасная электрическая цепь».
ИДТ предназначен для работы в системах автоматического контроля, регулирования и управления технологическими процессами взрывоопасных производств на стадиях формования и полимеризации изделий и обеспечивает непрерывное измерение и преобразование значения измеряемых параметров - давления и температуры в унифицированный токовый выходной сигнал дистанционной передачи.

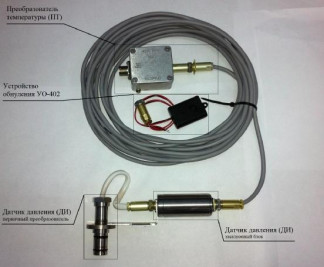

Внешний вид датчика давления (ДИ), преобразователя температуры (ПТ) и устройства обнуления УО-402 представлены на рисунке 1.
Рисунок 1. Внешний вид ИДТ Метрологические и технические характеристики
Метрологические и технические характеристики, включая показатели точности, Измерители давления и температуры ИДТ представлены в таблице 1.
Таблица 1.
| № | Наименование параметра | Требования ТУ |
| 1 | Верхний предел измерения давления, МПа | 10 |
| 2 | Диапазон измерения температуры, °С | от 0 до 100 |
| 3 | Пределы допускаемой приведенной погрешности по каналу измерения давления, % | ±0,5 |
| 4 | Вариация выходного сигнала по каналу измерения давления, %, не более | 0,1 |
| 5 | Пределы допускаемой основной абсолютной погрешности по каналу измерения температуры, °С | ±0,5 |
| 6 | Номинальная статическая характеристика преобразования первичного термопреобразователя по ГОСТ 8.6651-2009 | Pt100 |
| 7 | Класс допуска первичного термопреобразователя по ГОСТ 8.6651-2009 | А |
| 8 | Параметры искробезопасности по каналу давления: - максимальное входное напряжение Ui, В - максимальный входной ток, Ii, А - максимальная входная мощность Pi, мВт - максимальная внутренняя индуктивность Li, мкГн - максимальная внутренняя емкость Ci, нФ | 28 93 1000 10 50 |
| 9 | Параметры искробезопасности по каналу температуры: - максимальное входное напряжение Ui, В - максимальный входжной ток, Ii, А - максимальная входная мощность Pi, мВт - максимальная внутренняя индуктивность Li, мкГн - максимальная внутренняя емкость Ci, нФ | 30 100 760 |
| 10 | Сопротивление одного провода линии связи между ДИ и ПТ по каналам измерения давления, температуры и блоком питания, | |
| Ом, не более | 10 | |
| 11 | Рабочие условия эксплуатации: | |
| температурный диапазон, °С | от 0 до 80 | |
| атмосферное давление, кПа (мм рт.ст.) | от 84,0 до 106,7 (от 630 до 800) | |
| 12 | Потребляемая мощность, В • А, не более | 1,8 |
| 13 | Установочные размеры штуцера первичного преобразователя ДИ. | 0 19,5x29 |
| 14 | Габаритные размеры , мм: | |
| -первичный преобразователь | 0 40x78 | |
| - электронный блок ДИ | 0 32x84 | |
| - преобразователь температуры ПТ (д*ш*в) | 112x58x35 | |
| 15 | Масса, кг | |
| - первичный преобразователь; | 0,15 | |
| - электронный блок ДИ; | 0,20 | |
| - преобразователь температуры. | 0,21 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта методом печати.
Комплектность измерителей давления и температуры ИДТ представлена в таблице 2.
Таблица 2.
| Обозначение | Наименование | Кол-во | Примечание |
| МДВГ 406233.032 | Датчик избыточного давления ДИ-12П-06-2^ | 1 | |
| АЛДМ 408861.001 | Преобразователь температуры ПТ | 1 | |
| У0-402 | Устройство обнуления | 1 | |
| Документация | |||
| АЛДМ 406233.004 РЭ | Руководство по эксплуатации, раздел 3 «Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростовский ЦМ» 20.12.2013 г. | 1 | |
| АЛДМ 406233.004 ПС | Паспорт | 1 | |
| АЛДМ 406233.004 ФО | Формуляр | 1 | |
| Комплект монтажные частей | |||
| АЛДМ 487847.001 | Кабель соединительный | 1 | До 10 м |
| ГЕ0364.126ТУ | Розетка 2РМТ14КПЭ4Г1В1В | 1 | |
| ГОСТ 9833-73 | Кольцо 015,5-019,5-2-5 | 2 | |
| ГОСТ 11738-72 | Винт М6x20.68.039 | 3 |
осуществляется в соответствии с разделом 3 «Методика поверки» документа АЛДМ 406233.004 РЭ «Измерители давления и температуры ИДТ. Руководство по эксплуатации», утвержденного ФБУ «Ростовский ЦСМ» 20.12.2013 г.
При проведении поверки применяется следующее поверочное оборудование:
- манометр грузопоршневой МП-600 (Госреестр № 52189-12);
- термостат переливной прецизионный ТПП-1 (Госреестр № 33744-07);
- измеритель-регулятор температуры многоканальный прецизионный МИТ8 (Госреестр № 19736-05);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ (Госреестр № 32777-06);
- магазин сопротивления Р4831 (Госрееср № 6332-77);
- вольтметр универсальный цифровой В7-34А (Госрееср № 7982-80).
АЛДМ 406233.004 РЭ «Измерители давления и температуры ИДТ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям давления и температуры ИДТ
- ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми сигналами ГСП. Общие технические условия»;
- ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
- ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
- ТУ4212-004-70666137-2013 «Измерители давления и температуры ИДТ. Технические условия».
Применяются вне сферы государственного регулирования.
| Зарегистрировано поверок | 49 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
